無線充電 - 5W單線圈接收方案

芯片公司：廈門新頁（Newyea）

發布時間：2017-09-21

方案介紹

本方案采用國際領先、高性價比的芯片器件及方案，實現高效的無線傳能接收及轉換效率、最大接收距離可達10mm,具有過溫、過流保護等多項保護措施，具有高性能的鋰電池充電管理功能。該方案具有下列大體優勢：

1、符合的環保法規：RoHS

2、符合的安全及電磁兼容標準：WPC1.2

3、符合的安全及電磁兼容標準：CE、FCC

環境性能：

該產品工作溫度范圍為：-10~55℃,低溫-10℃±2℃和高溫 55℃±2℃工作試驗各 8 小時；

該產品存儲溫度范圍為：為-20~70℃, 非工作狀態下進行低溫-20℃±2℃和高溫 70℃±2℃存儲試驗各 24 小時

保護：

短路保護；輸出短路時充電器輸出打嗝模式

老化測試：

常溫常環境下,滿載工作 96 小時,性能正常

USB 接口類型：

Micro 5pin USB

應用范圍

1. 消費類電子產品，如：智能手機無線充電器、移動電源、藍牙音箱、音樂播放器等；

2. 汽車電子產品，如：車載無線充電支架、車載空氣凈化器、車載無線充電器、汽車無線充電區域等；

3. 數碼類產品，如：顯示器，鼠標墊，鍵盤等無線充產品；

4. 智能家具類產品，如：桌面無線充、無線充電桌子、無線充電臺燈、無線充電插座等；

5. 辦公室、會議室、機場、咖啡廳、餐廳、商城等地點的家具無線充電功能擴展配件；

6.小功率直流供電設備，如：便攜式儀器儀表、對講機、微型便攜計算機、醫療手術工具、POS機、應急燈等無線充電接收產品。

功能

方案型號: NT1005X05

工作模式：電磁感應式（單線圈）

工作協議：WPC1.2

工作頻率：110-205KHz

輸入：5V/1.5A

輸出：5V/1A

傳輸效率：≤70%

有效工作距離：≤ 10mm （推薦工作距離 3-5mm）

智能檢測：支持

過流保護：支持

過溫保護：支持

指示燈：支持（可選）

支持認證：QI、CE、FCC、RoHS

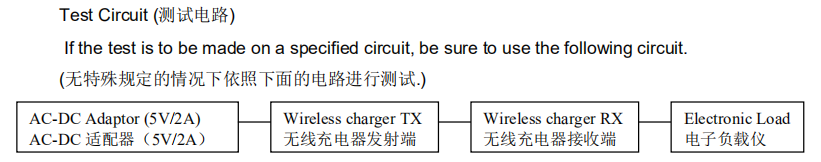

系統方塊圖

電氣特性:


核心器件

圖片	數據手冊	商品名稱	產品型號	產品描述	品牌	單機用量	價格	操作

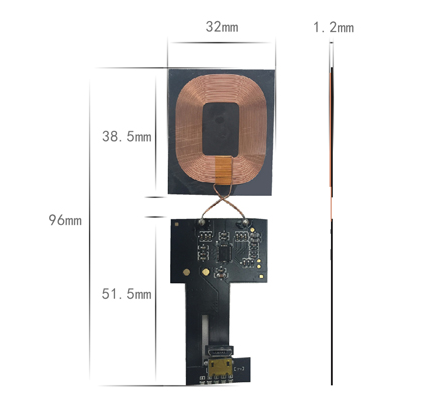

		無線充電發射模塊	NR1005X03	基于TI 5W接收芯片開發的無線充電接收模塊，適用于手機、藍牙音箱、移動電源等需要充電的電子設備 MODULE_90X32MM_SM	Newyea	1		在線訂購
