18W單節多協議C口雙向移動電源方案基于移動電源SOC 芯片EDP3026M，由芯片廠商易能微電子出品，EDP3026M 是為多協議移動電源設計的一顆 SOC 芯片；芯片支持 QC2.0/3.0、PE1.0、AFC、FCP、BC1.2 DCP 、 Apple2.4A 快充協議；支持 TYPE_C 口雙向快充功能；支持插入檢測功能；支持 AABC 接口形式；多個輸出 口都插入負載時，輸出電壓會降到 5V；芯片內部還集成了充放電管理模塊、LED 指示模塊、以及過溫保護， 電池過充和過放保護，輸出過壓、欠壓、短路保護、過流保護，充放電反向電流保護、適配器欠壓/過壓保 護及電流自適應等多重安全保護功能；
◆ 快充移動電源
◆ 快充車充
◆ 智能排插
EDP3026M 多協議 QC/PE/AFC/FCP 帶 C 口雙向快充移動電源方案
用一顆芯片 完成了 DC-DC 升降壓和快充協議，方案集成度高，外圍原件少，熱效率非常優秀，18W 時最 低效率超過 90%. 元件溫度低于 70℃。支持 BC1.2 DCP, QC2.0/3.0， PE1.0, AFC, FCP, Apple 2.4A 輸入輸出雙向快充協議. 測試了市場上幾乎所有相關協議的快充手機，兼容性幾乎 做到 100%. 具有完善的電池充放電管理，獨立的鋰電保護電路，支持過壓/欠壓，過流，反向電流，短路, 高低溫保護等功能. 安全性高，可靠性好，生產簡單，是一款高性價比的快充移動電源方案.
?支持 BC1.2 DCP, QC2.0, QC3.0, PE1.0, AFC, FCP, APPLE 2.4A 快充協議, 兼容市 面上幾乎所有相關協議手機
?AABC 接口
? 額定輸入輸出功率 18W
?18W 最低充放電效率高于 90%
?C 口雙向快充: 輸入時自動檢測插入，按鍵轉 輸出
? B 口和 C 口先插入的進行充電，后插入的無 效
? C 口輸出對手機充電不反灌
? A 口支持插入檢測，插入自動輸出；
?兩個及以上輸出口都插入手機后會退出快充， 輸出電壓降到 5V；
? 輸入電流自適應
? 輸出電壓自適應
? NTC 檢測
? 電量等級 4 個 LED 指示， 獨立的快充 指示 LED
?電芯電壓 4.20V, 4.30V,4.35V,4.40V 可配置
? 4 個等級電量電壓點可配置
?過流, 反向電流，過壓/欠壓，短路，高 低溫保護
| 標準板規格書： | EDP3026M 多協議QC，PE，AFC，F(xiàn)CP帶C口雙向快充移動電源方案_v1.22_20171226.pdf |
| IC規格書： | EDP3026M DATASHEET_V1.5.pdf |
| BOM List： | 3026M_010_002 EDP3026M(AABC).xls |
| 參考LAYOUT Gerber： | PCB設計注意事項_v1.00_20171225.pdf |
| 電路圖： | 3026M_010_002 EDP3026M(AABC).pdf |

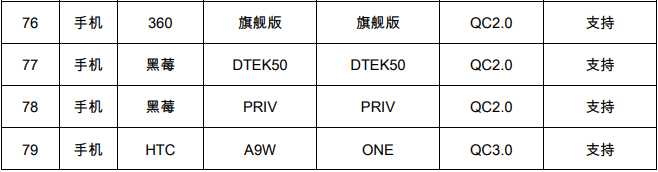

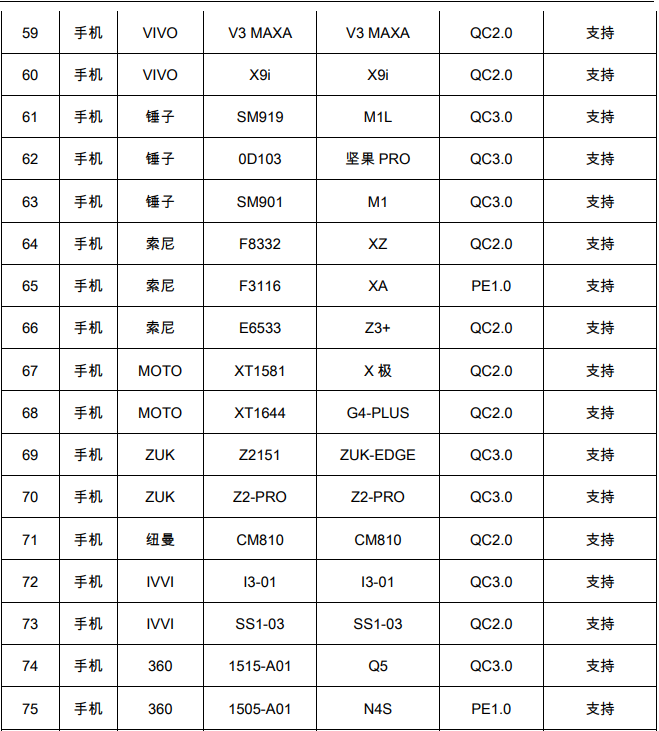

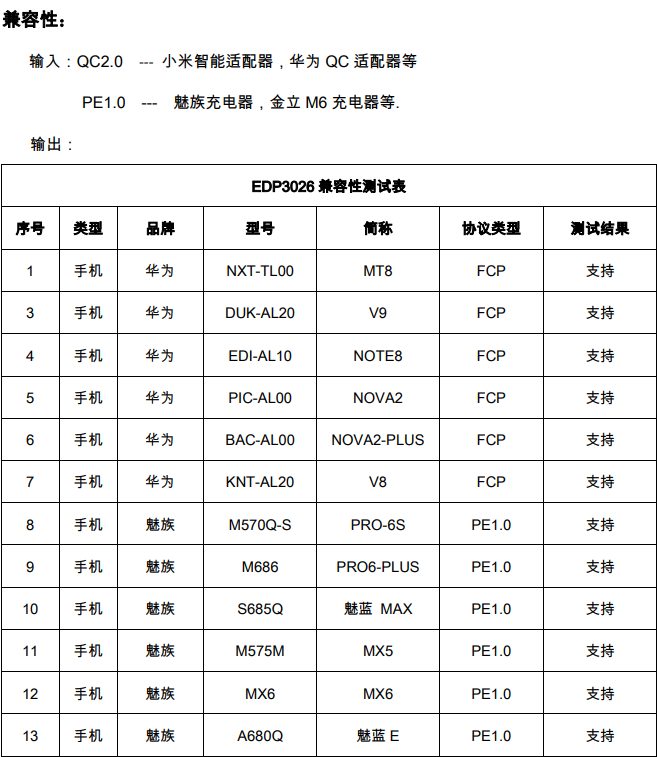

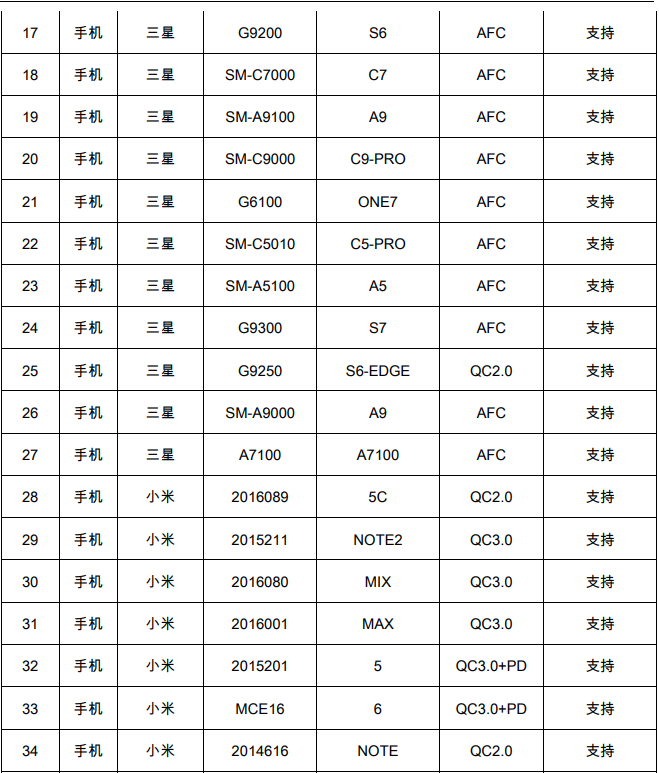

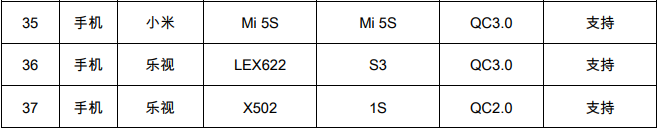

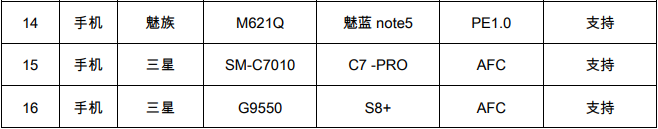

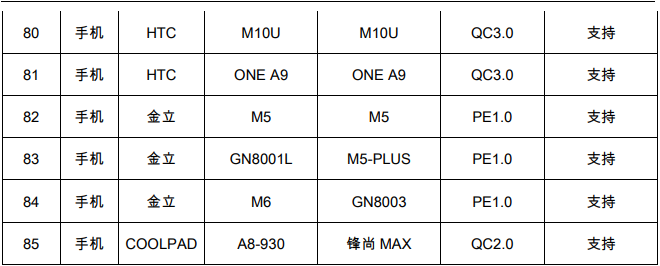

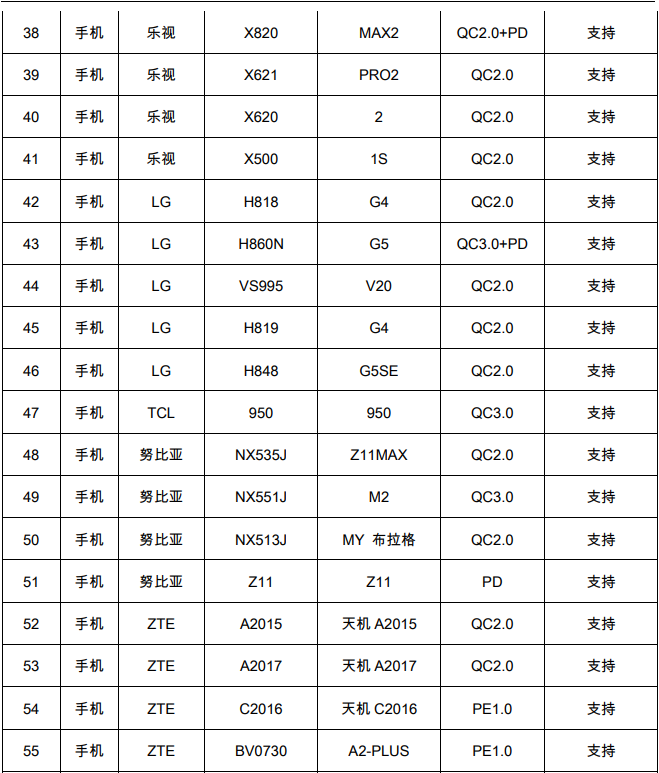

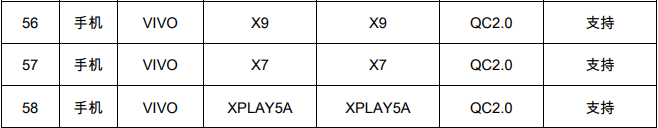

18W雙向Type-C快充移動電源方案兼容性
