首頁>方案中心>快速充電>18W全兼容快充移動電源方案

18W全兼容快充移動電源方案

芯片公司:易能(easepower)

發布時間:2018-05-28

方案介紹

18W全兼容快充移動電源方案是由易能微電子科技有限公司提供的移動電源SOC芯片EDP3010+EDP3012來設計實現,該方案大體優勢如下:

EDP3010芯片:

是PD 移動電源設計的一顆電源管理 SOC 芯片,芯片應用無需增加額外的電路即可實現完整的PD移動電源功能;芯片可以支持 ABC /AAC 等多種形式接口支持 36W、45W、 65W 和 100W 輸出功率(可 調);芯片內部集成了 PD2.0、QC2.0、QC3.0、 BC1.2 DCP 快充協議,PD2.0 支持 5V,9V,12V,15V,20V 全范 圍電壓;還集成了充放電管理模塊,LED 指示模塊,電池均衡模塊,電池高低溫保護,電池過充和過放保護,輸出過壓、欠壓、短路保護,電流過流保護,適配器欠壓/過壓保護及電流自適應等多重安全保護功能; 芯片支持升降壓控制功能。

EDP3012芯片:

是快充移動電源設計的一顆 SOC芯片;芯片內部集成了 QC2.0/3.0 、PE1.0、BC1.2 DCP、APPLE 2.4A 快充協議;還集成了充放電管理模塊,LED指示模塊,電池過充、過放保護和高低溫保護,輸出過壓、 欠壓、短路保護、電流過流保護,輸入過壓/欠壓保護及電流自適應功能等多重安全保護功能; 芯片支持雙口隨機插入快放功能(插入任意 A口都可以實現快放,再插入另一個手機時降到 5V并同時放電);支持邊充邊放:先給手機充電,手機充滿后再給電池充電. 支持 AABC 接口形式。

售后有保障:華強芯城提供產品質量服務,易能微電子科技有限公司唯一代理商中電提供技術支持。

方案可靠性:可靠性高,該方案由易能微電子科技有限公司授權提供,本方案經歷了5次的優化修改最終成形;該方案主芯片也是由易能授權提供,易能的可重構電源IC具有完全的自主知識產權,目前已經取得知識產權11項,實用新型專利7項;集成電路布圖設計2項;發明專利1項;計算機軟件著作權受理1項,榮獲了2014年度EET最佳電源芯片獎,2015年度EET、EDN、ESM最佳電源管理IC獎,2015年工信部“中國芯”最具潛質產品獎,公司還榮獲第四屆中國科技創新創業大賽信息行業第一名的榮譽稱號。

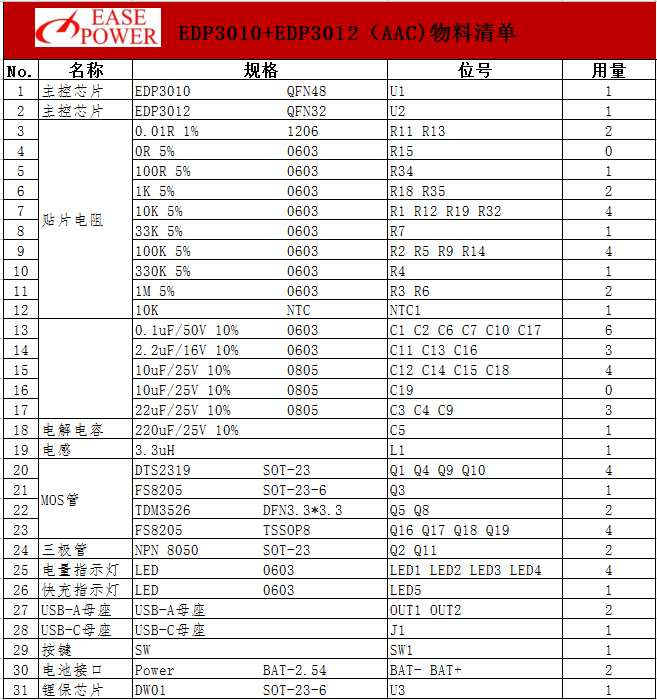

BOM物料清單:


應用范圍

EDP3010

◆ 多串 PD 快充移動電源

◆ 車充

◆ 適配器

EDP3012

◆ 快充移動電源

◆ 快充車充

◆ 智能排插

特色

EDP3010+EDP3012: 全兼容 QC/PE/AFC/FCP/SCP/VOOC 快充移動電源方案

用一顆芯 片完成了 DC-DC 升降壓和快充協議,方案集成度高,外圍原件少,熱效率非常優秀,18W 時 最低效率超過 90%. 元件溫度低于 70℃。支持 BC1.2 DCP, QC2.0/3.0, PE1.0, AFC, FCP, SCP, VOOC, Apple 2.4A 輸入輸出雙向快充協議. 測試了市場上 100 多款幾乎囊括了所有快 充協議的手機,兼容性幾乎做到 100%. 具有完善的電池充放電管理,獨立的鋰電保護電路, 支持過壓/欠壓,過流,反向電流,短路,高低溫保護等功能. 安全性高,可靠性好,生產簡單, 是當前市場上快充協議最全,兼容性最好的快充移動電源方案.

功能

?支 持 BC1.2 DCP, QC2.0, QC3.0, PE1.0, AFC, FCP, SCP, VOOC, APPLE 2 .4A 快充協議, 兼容市面上幾 乎所有快充手機

?AAC 接口

?額定輸入輸出功率 18W

?18W 最低充放電效率高于 90%

?C 口單向只做輸入

?支持插入檢測,插入自動輸出;

?兩個及以上輸出口都插入手機后會退出快充, 輸出電壓降到 5V;

?輸入電流自適應 ? 輸出電壓自適應

?NTC 檢測

?電量等級 4 個 LED 指示, 獨立的快充 指示 LED

?電芯電壓 4.20V, 4.30V,4.35V,4.40V 可 配置

?4 個等級電量電壓點可配置

?過流, 反向電流,過壓/欠壓,短路,高 低溫保護


Q&A

        Q1:電池的電壓不同,如何配置?

        A2:可以提供4.20V,4.30V,4.35V,4.40V四種電芯電壓的軟件


       Q2:每款電池的放電曲線不同,如何配置?

       A2:方案中用4個LED燈來表示電池電量等級,可以根據客戶電池的放電曲線通過軟件調整電量等級的電壓值;



       Q3:輸入輸出接口外殼是否可以接GND.

       A3:不可以.因?yàn)槟承┙涌谶B接線負極是與外殼相連的,而我們的采樣電阻要接在GND與接口負極中間若兩者相連則相當于采樣電阻           短路了。



系統方塊圖

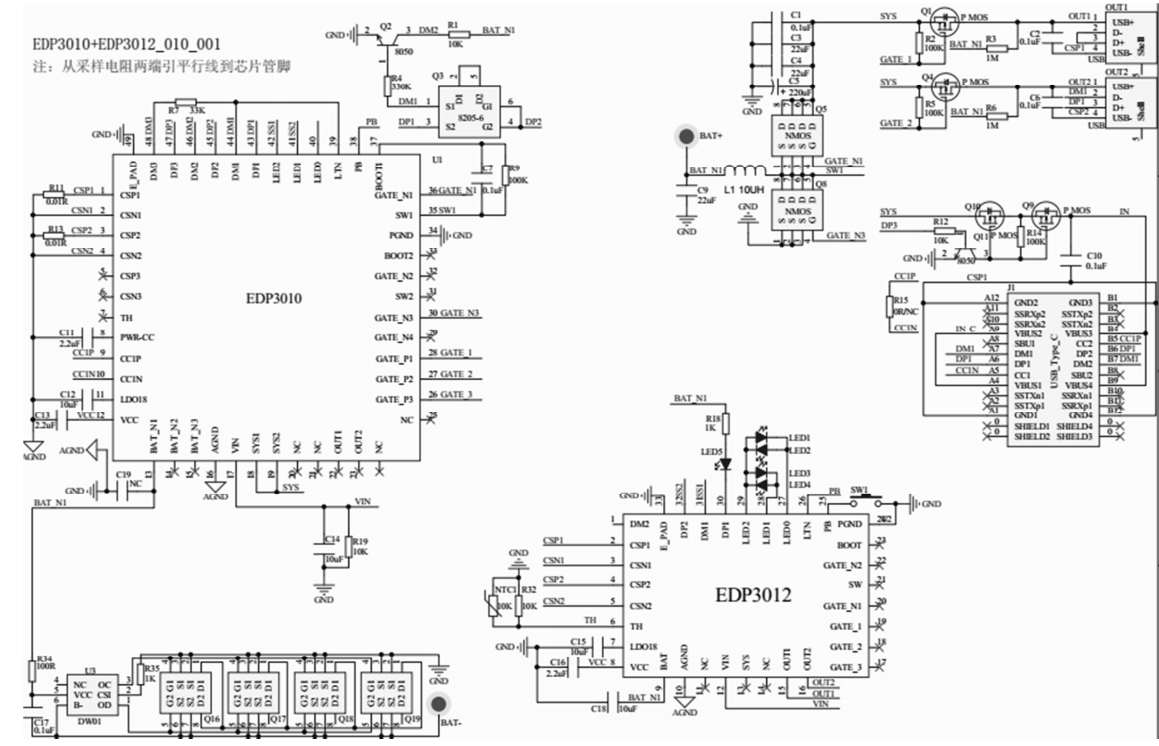

電路圖:


PCB設計參考:

1.IC下面需敷銅散熱(IC 襯底要連接到 PGND),散熱面積盡量大,襯底焊盤打通孔到PCB底層,并適當露銅皮增強散熱。

2.LDO18腳的10uF電容要靠近芯片管腳;AGND用單點接連的方式回到PGND。

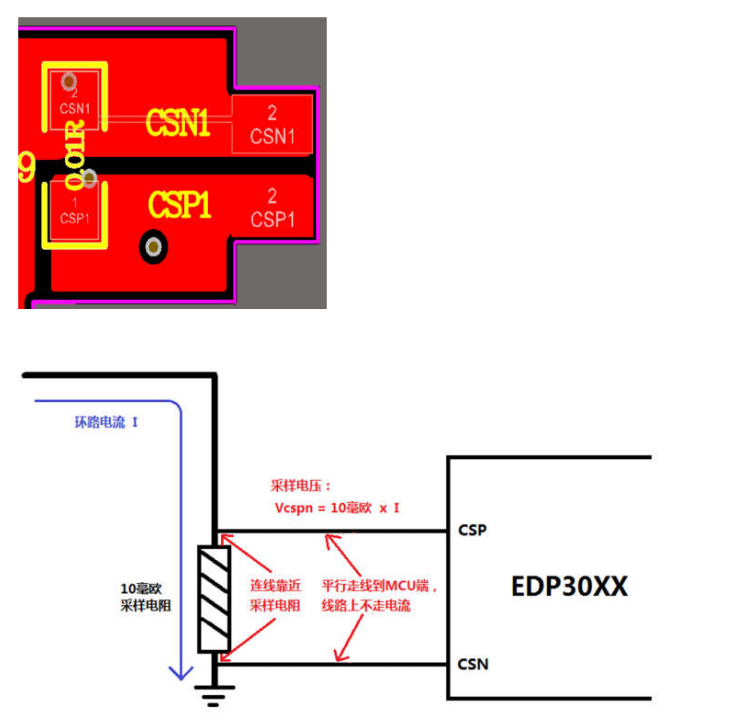

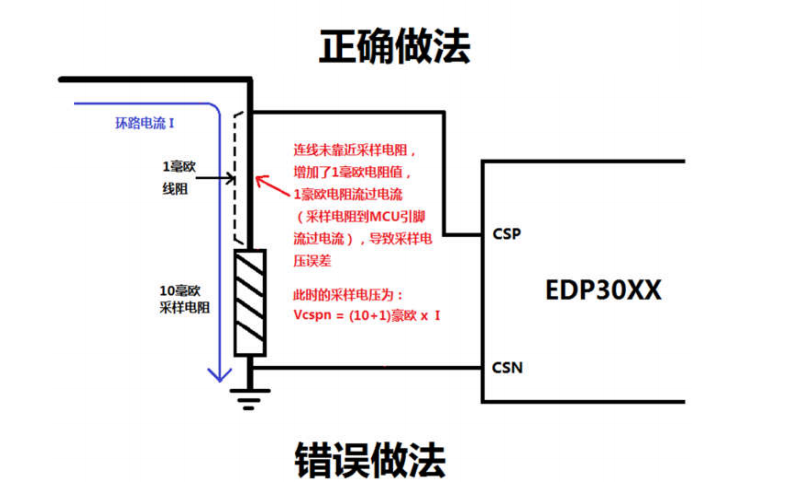

3.采樣電阻CSP,CSN端Layout應遵循如下規則:

    a) CSP,CSN走線要盡量避開干擾源器件比如電感,環路MOS,Vout等;

    b) CSP,CSN走線盡量在同一層,減少打孔的情況;

    c) CSP,CSN兩條線都盡量靠近芯片;采樣電阻到芯片端之間的連線不得過電流.同樣原理CSN也是不可以直接和PGND相連。



4.大電流通路(升降壓環路部分電路:BAT–電感–MOS-VOUT):盡量走在同一層,而且盡量粗短,同時地的面積也盡量增大且要完整.這樣可以增加散熱,減小EMC干擾.

5.USB口外殼不可以直接接 GND. 因?yàn)槟承︰SB線負極是與外殼相連的,而采樣電阻是需要接在接口負極與GND中間,若兩者相連則相當采樣電阻短路了.

6.為保證散熱,EMC等性能最佳,推薦使用四層板.


核心器件

圖片 數據手冊 商品名稱 產品型號 產品描述 品牌 單機用量 價格 操作
MOSFETs DTS2319 P溝道20-V(D-S)MOSFET ID=6A VGS=±12V Din-Tek 4
在線訂購
MOSFETs FS8205 2N溝道 VDS=20V VGS=±12V ID=6A FORTUNE 1
在線訂購
查看更多

成功案例

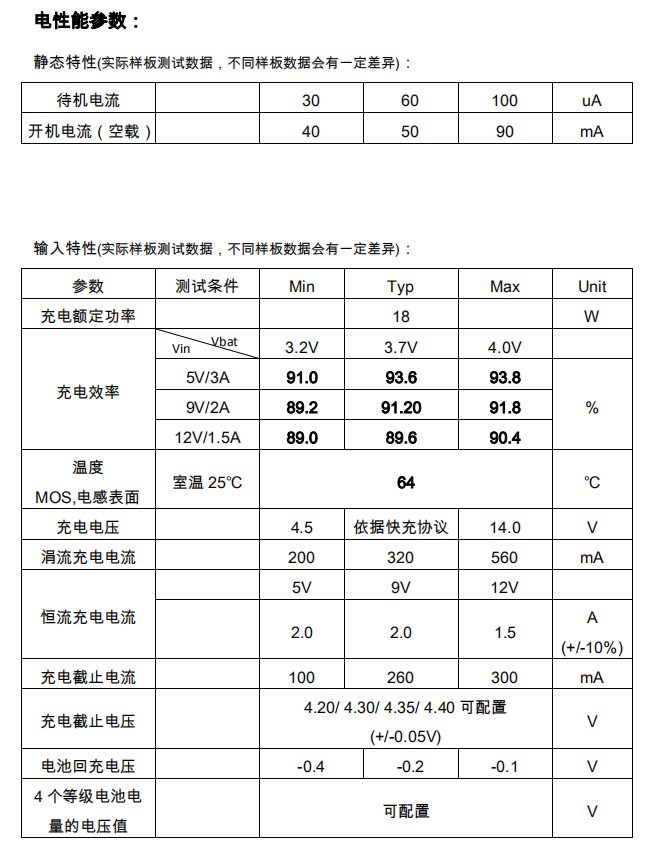

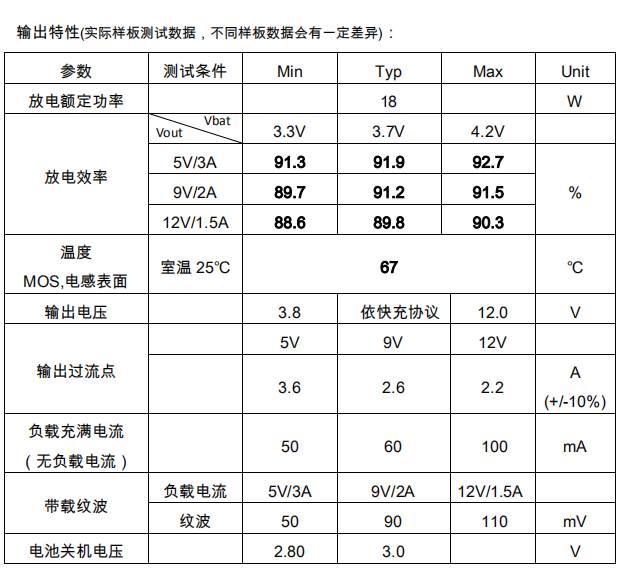

一、輸出功率、效率、溫度、兼容性測試

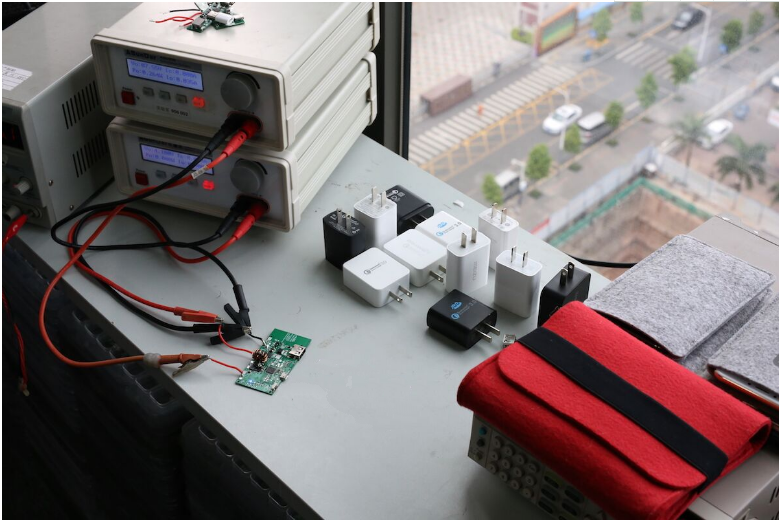

測試環境如下:

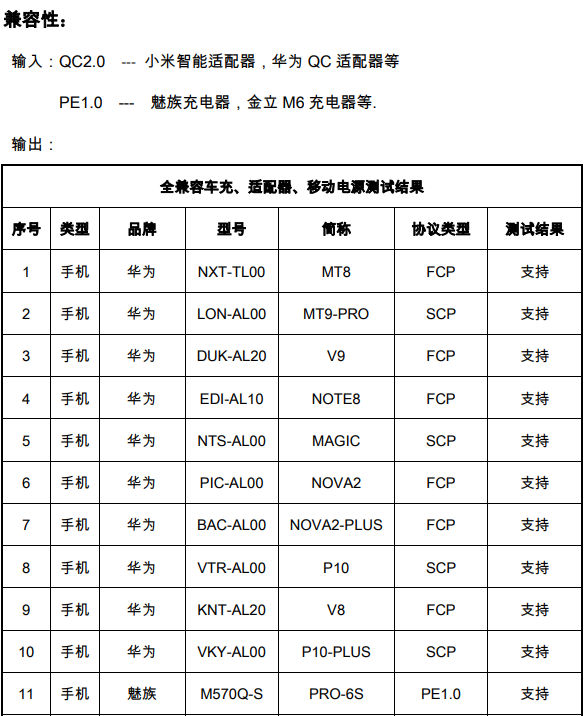

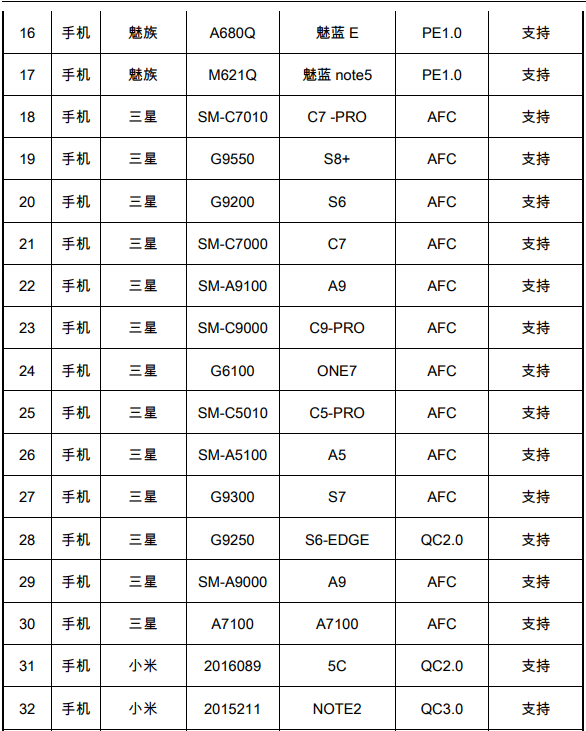

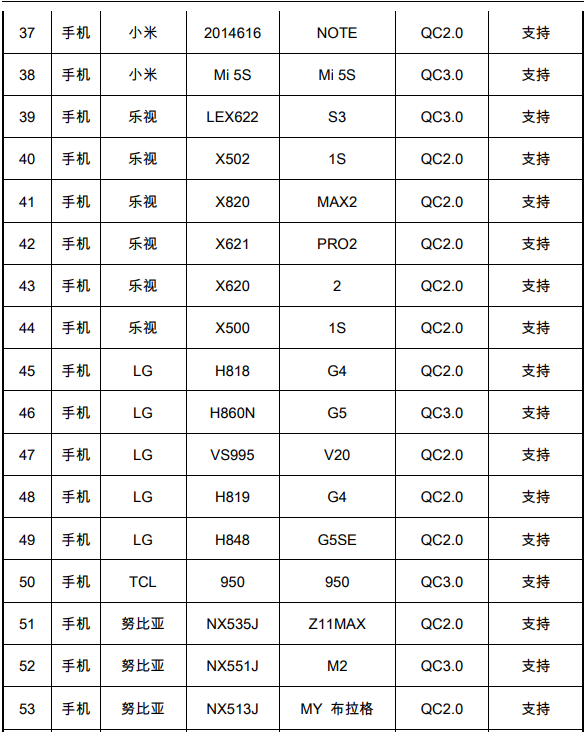

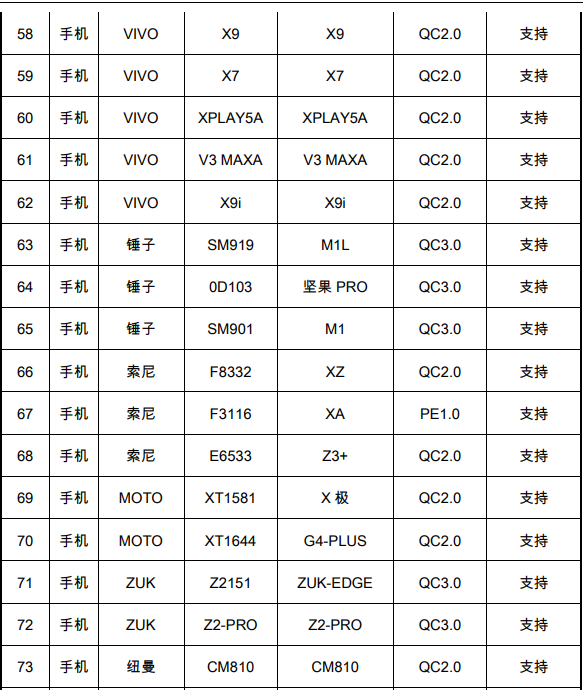

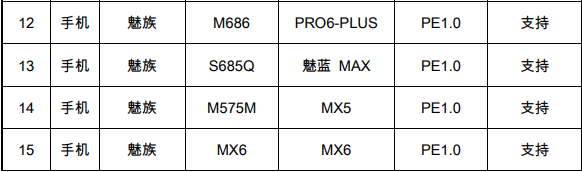

兼容性測試:


表頭顯示支持QC2.0、QC3.0、FCP以及AFC快充協議。

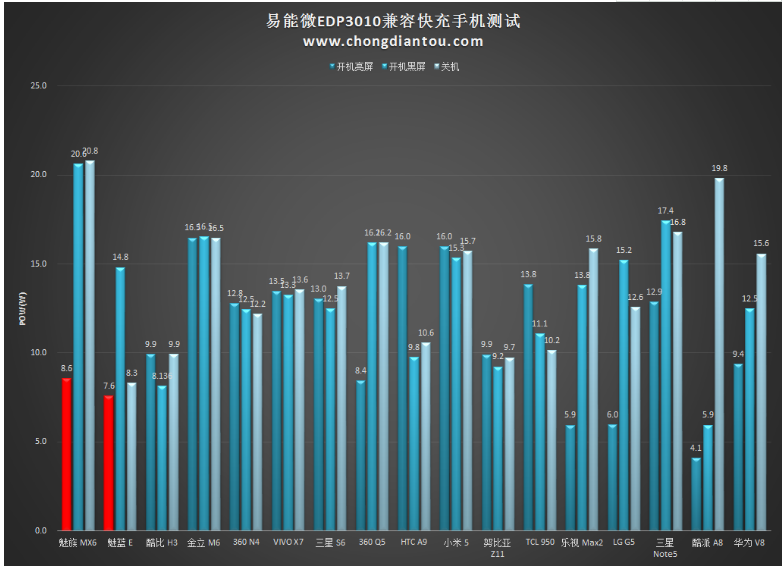

開機熄屏、關機狀態下,易能微EDP兼容性:

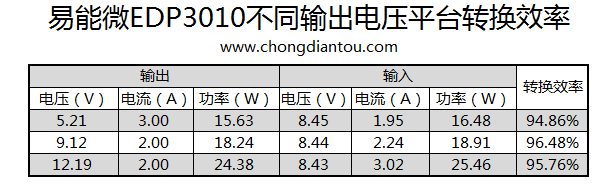

不同輸出電壓平臺轉化效率:

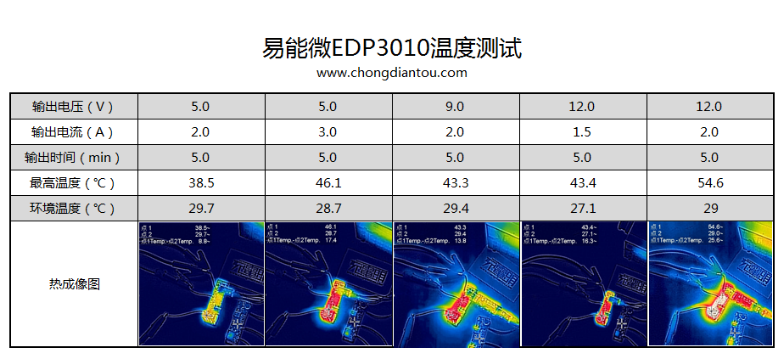

溫度測試:

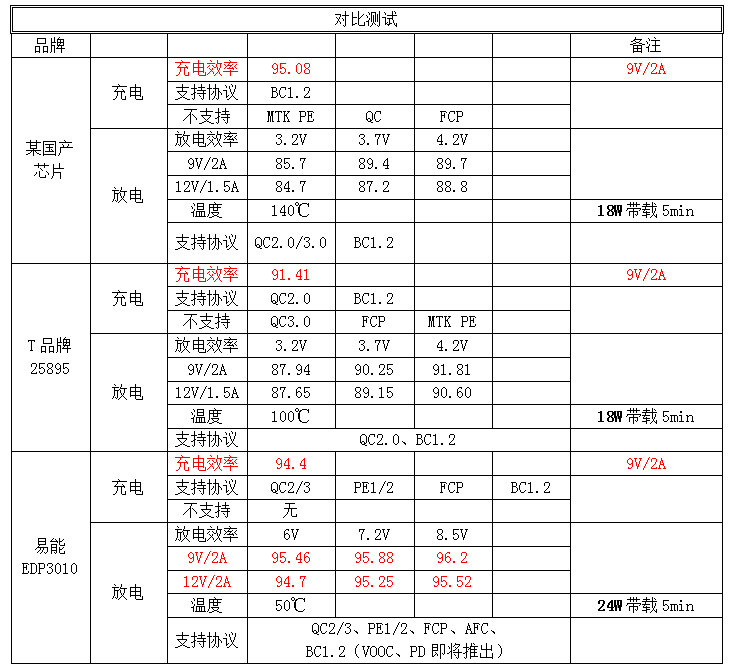

二、橫向?qū)Ρ龋?/strong>

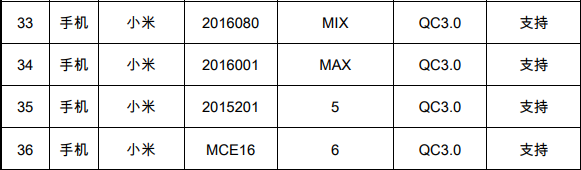

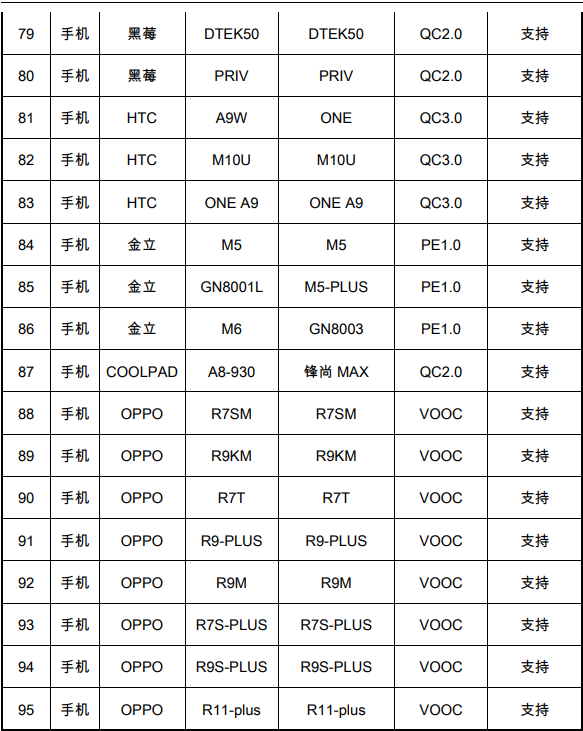

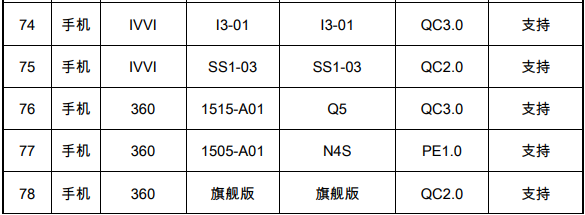

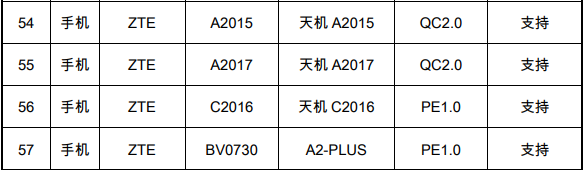

三、18W全兼容快充移動電源方案兼容性
