45W升降壓AC口PD車載手機快速充電方案

芯片公司：易能（easepower）

發布時間：2018-05-28

方案介紹

45W升降壓AC口PD車載手機快速充電方案基于快充車充芯片EDP3024，由芯片廠商易能微電子出品，EDP3024 是為 PD 快充車充設計的一顆電源管理芯片，內部集成了 QC2.0/3.0、PD2.0、BC1.2 DCP、 APPLE 2.4A 快充協議；BUCK-BOOST 結構，PD 支持 5V、9V、12V、15V 和 20V 全電壓. 任意口插入設備都快充，兩口都插入設備時電壓降到 5V；芯片支持 36W、45W、 65W 和 100W 輸出功率可配置；芯片集成了輸出欠壓、過流保護、短路保護等多重安全保護功能；

應用范圍

◆快充車充

特色

EDP3024 兩路且支持 PD、QC 協議的單芯片快充車充方案.

用一顆芯片完成了 DC-DC 升降壓和快充協議，方案集成度高，外圍原件少，熱效率優秀. 元件溫度低于 70℃。支持 BC1.2 DCP, PD2.0，QC2.0，QC3.0， Apple 2.4A 輸出快充協議. PD 支持 5V, 9V, 12V, 15V, 20V 完整的輸出電壓. 測試了市場上幾乎所有 PD 協議設備，包括手機和筆記本等，兼容性幾乎做到 100%. 支持過壓/欠壓，過流，短路等保護功能. 安全性高，可靠性好，生產簡單，是當前市面上唯一一款完美支持升降壓模式連續不跳變的 PD,QC 快充車充方案.

功能

?支持 5V, 9V, 12V, 15V, 20V 完整的 PD2.0 協 議 , 支持 QC2.0,/3.0 ， BC1.2 DCP,及APPLE 2.4A 輸出. 支持蘋果 iPhone8 / iPhoneX，HP、 DELL、華為、小米、任天堂等筆記本，平板，手機和游戲機，兼容性?xún)?yōu)異.

?兩路 AC 口輸出: C 口支持 PD2.0 快充; A 口支持 QC2.0，QC3.0 輸出. AC 口均支持 APPLE 2.4A 輸出.

?PD 額定 45W 輸出功率（可配置: 36W,45W, 65W 和 100W）

?放電效率：大于 93%@5V/3A

?C 口對手機充電不反灌 ? 輸出電壓自適應

?上電 LED 燈指示或者快充 LED 燈指示（二選一）

?AC 口都插入手機后退出快充，輸出電壓降到 5V

?過流，過壓/欠壓，短路保護

? 輸入電壓范圍: 8.0V~28V(耐壓 40V)

? 輸出電壓范圍：4.5V~20V

? 芯片耐壓 40V

成功案例

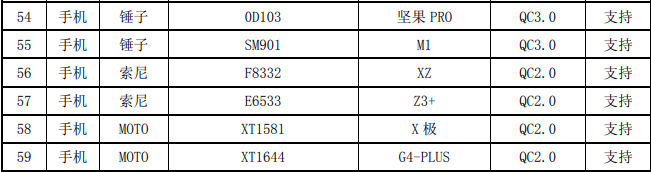

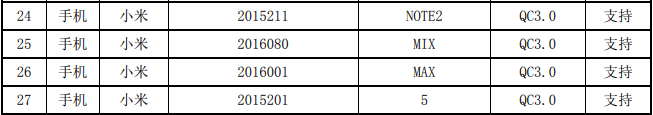

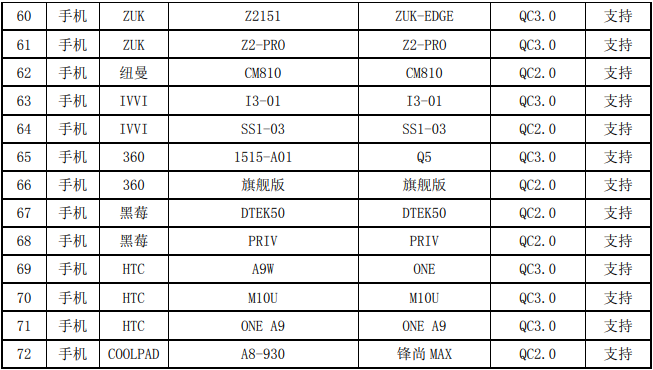

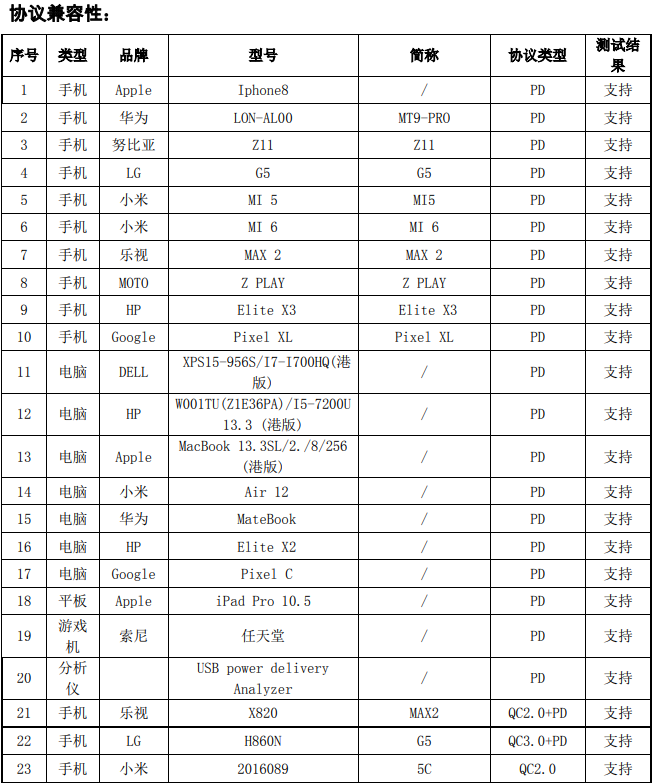

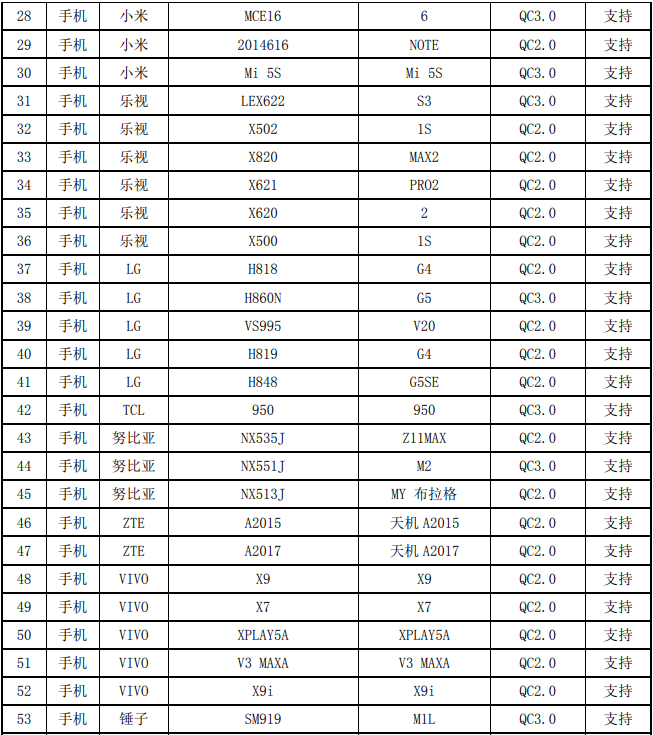

45W升降壓AC口PD車載手機快速充電方案協議兼容性

提供的服務

PCB定制自營工廠，可生產1-12層高多層板及HDI板（1-2階、盲埋孔），支持打樣及批量；打樣廠產能2萬㎡/月，量產廠占地205畝、一期設計產能12萬㎡/月；已通過16949汽車行業認證。

SMT加工14條SMT生產線，配置進口高端高速貼片機，支持雙面全貼、DIP插件焊接、BGA等特殊貼裝；可代開鋼網、可代購物料、可接受客供料，專業管理，一站解決。

方案定制: 需求項目：; 需求描述：; *需求時間：

聯系人信息: *聯系人：; *手機：; 公司全稱：; 職位：; 郵箱：

方案咨詢

聯系人：劉子維

聯系電話： 18569544227

微信號： HQSC666_

標準板規格書：	EDP3024 兩路且支持PD,QC的單芯片快充車充方案_v1.0_20180313.pdf
IC規格書：	EDP3024 PD_QC DATASHEET_V2.1.pdf
BOM List：	3024_010_003_(PD+QC).xls
參考LAYOUT Gerber：	PCB設計注意事項_v1.00_20171225.pdf
電路圖：	3024_010_003_(PD+QC).pdf
