18W全兼容快充充電器方案

芯片公司：易能（easepower）

發布時間：2018-05-29

方案介紹

18W全兼容快充充電器方案方案是由易能微電子科技有限公司提供的快充適配器協議芯片EDP3032來設計實現，

該方案大體優勢如下：

1.兼容性：內部集成了 QC2.0、QC3.0、PE1.0、AFC、FCP、SCP、 VOOC、BC1.2 DCP、APPLE 2.4A 快充協議。

2.安全性：支持輸出電壓自適應，還集成了輸出欠壓、過壓、短路保護等多重安全保護功能。

3.價格優勢：價格遠低于原廠充電器，且充電速度相當快。

4.方案可靠性：可靠性高，該方案由易能微電子科技有限公司授權提供，本方案經歷了7次的優化修改最終成形；該方案主芯片也是由易能授權提供，易能的可重構電源IC具有完全的自主知識產權，目前已經取得知識產權11項，實用新型專利7項；集成電路布圖設計2項；發明專利1項；計算機軟件著作權受理1項，榮獲了2014年度EET最佳電源芯片獎，2015年度EET、EDN、ESM最佳電源管理IC獎，2015年工信部“中國芯”最具潛質產品獎，公司還榮獲第四屆中國科技創新創業大賽信息行業第一名的榮譽稱號。

5.售后有保障：華強芯城提供產品質量服務，易能微電子科技有限公司唯一代理商中電提供技術支持。

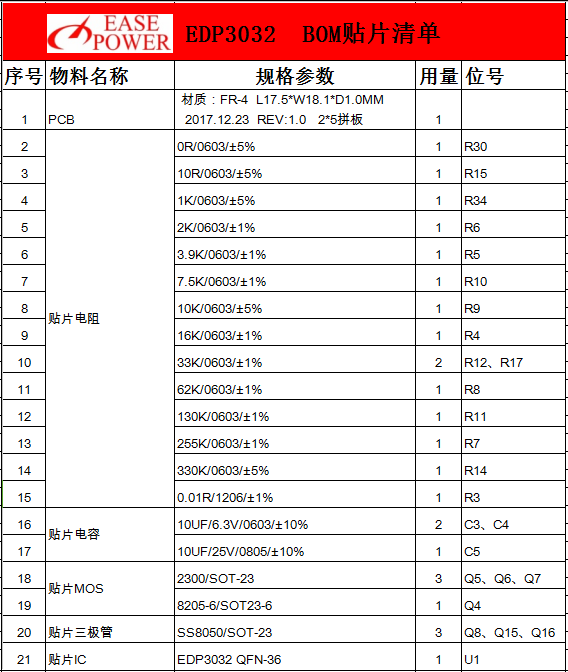

BOM物料清單：


應用范圍

◆全協議快充電源適配器。

特色

EDP3032 全兼容 QC/PE/AFC/FCP/SCP/VOOC 快充協議 IC 方案。

方案集成度高，外圍原件少. 輸出功率 18W. 支持過壓/欠壓，過流，短路等保護功能. 安全性高，可靠性好，生產簡單，是當前市面上快充協議最全，兼容性最好一款適配器協議芯片方案.

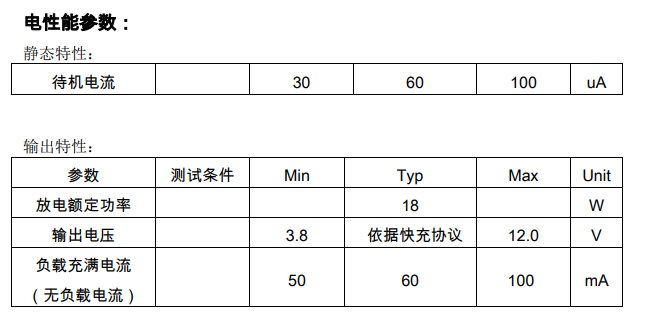

功能

協議 IC 部分：

?支持 BC1.2 DCP, QC2.0，QC3.0，PE， AFC，F(xiàn)CP, SCP, VOOC, APPLE 2.4A 快充協議;兼容市面上幾乎所有快充手機

?一路 A 口輸出

?輸出功率及過流點：18W (5V/3.4A, 9V/2.6A, 12V/2.2A )

? 輸出電壓：3.8 ~ 12V

AC-DC 前端：

?輸出功率 18W

?要求副邊反饋

? INPUT REF 電壓: 2.5V

?過流，過壓/欠壓，短路保護

Q1:產品不支持手機快充？

A1: 手機不兼容快充可能是因?yàn)闆](méi)有購買到合適的充電線，若確實不兼容可以反饋給我們。


系統方塊圖

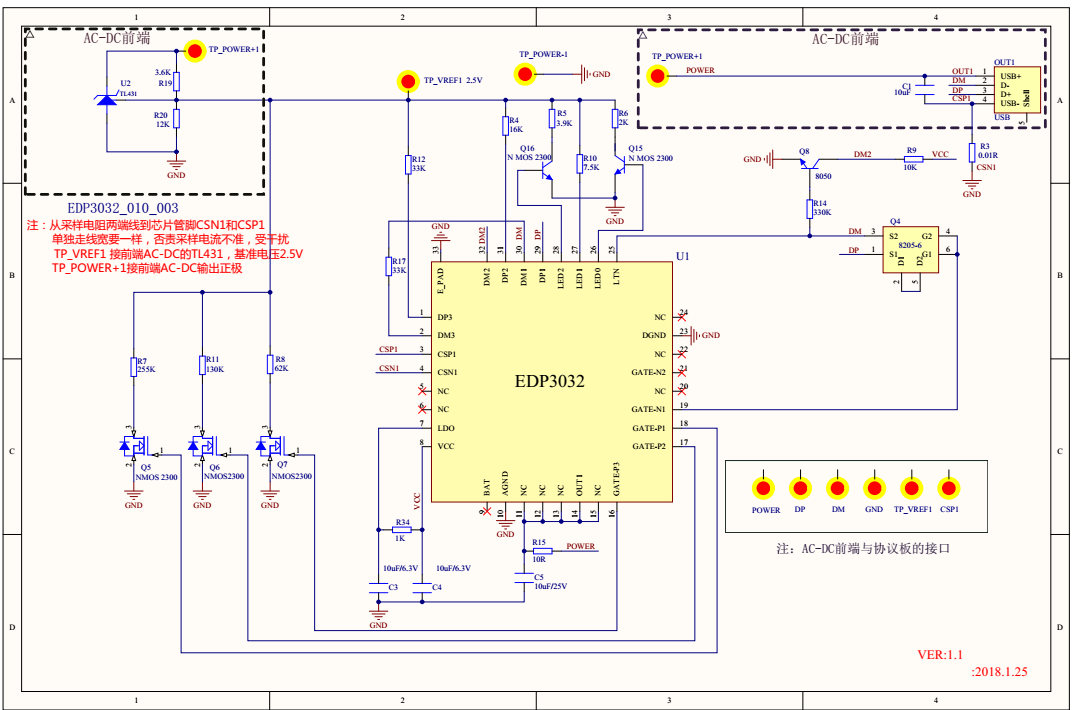

電路原理圖

核心器件

圖片	數據手冊	商品名稱	產品型號	產品描述	品牌	單機用量	價格	操作
		電池充電管理芯片	EDP3020	雙全協議快充車載充電芯片 QFN32_5X5MM_EP	easepower	1	0.0002 400+ 0.0003 4000+ 0.0003 12000+ 0.0002 40000+ 0.0002 200000+ 0.0002	在線訂購
	--		SS8550 Y2 (SOT-23)		CJ	3		在線訂購
		MOSFETs	FS8205	2N溝道 VDS=20V VGS=±12V ID=6A	FORTUNE	1		在線訂購
查看更多

成功案例

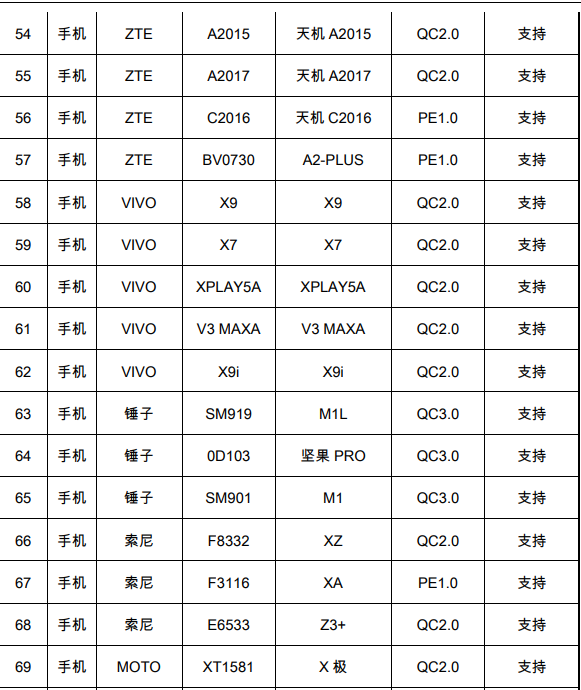

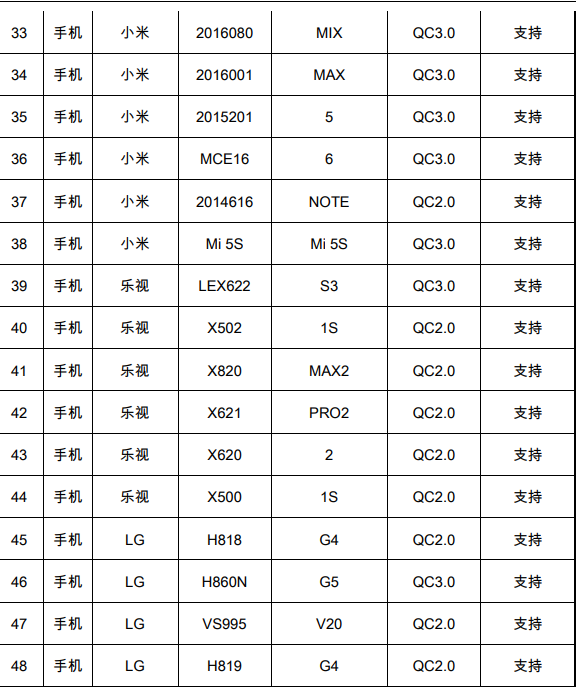

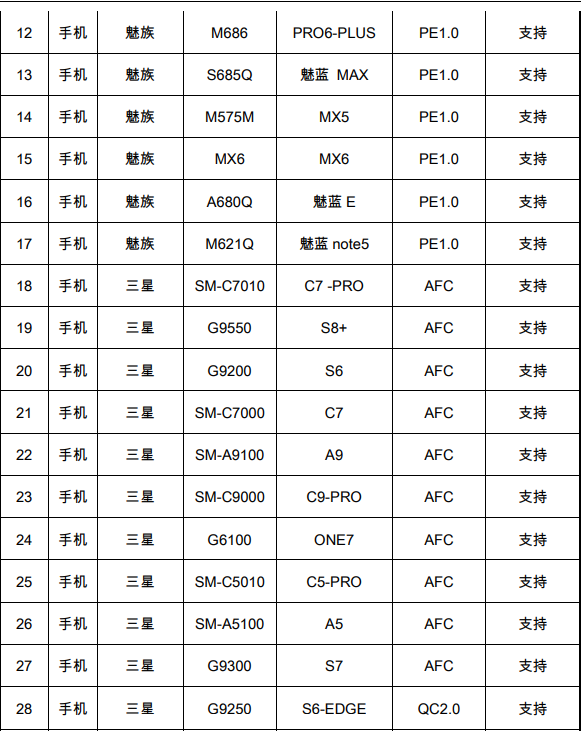

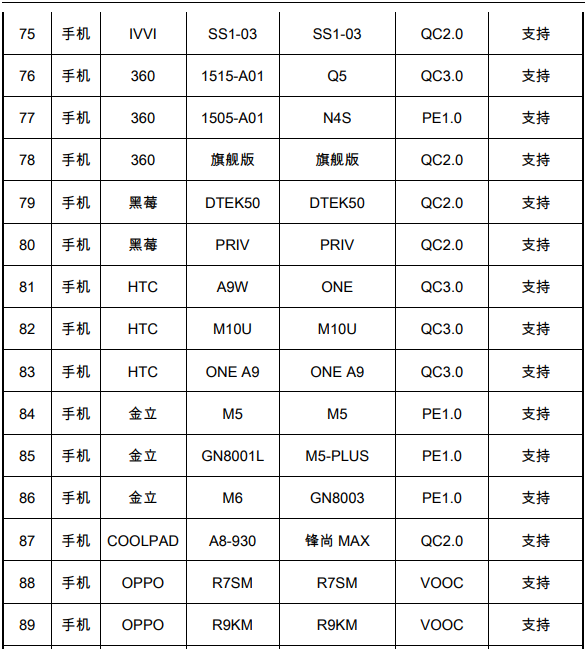

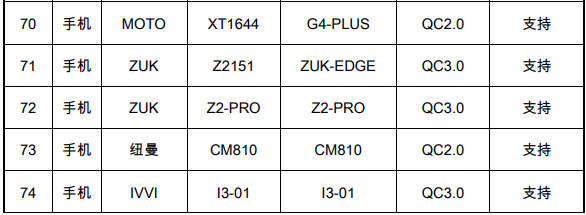

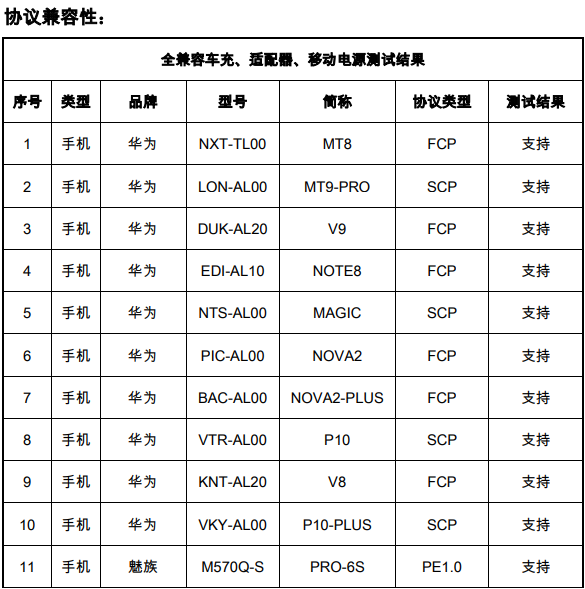

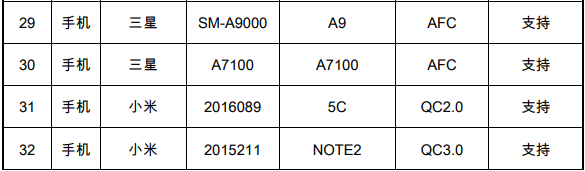

18W全兼容快充充電器方案協議兼容性

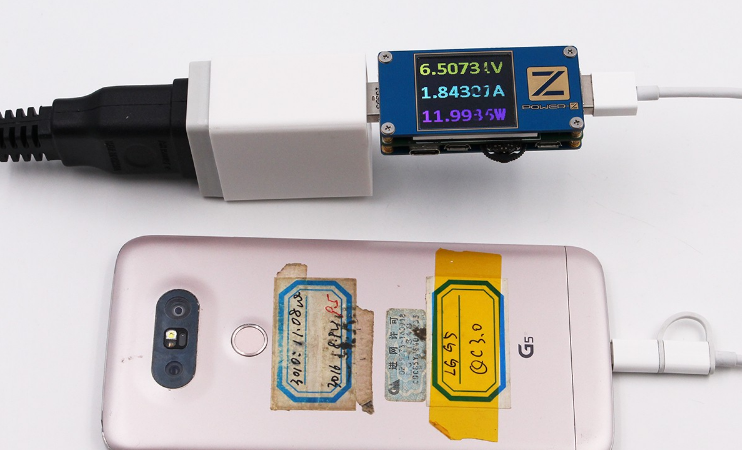

LG G5手機（QC協議）充電測試

oppo vooc.png

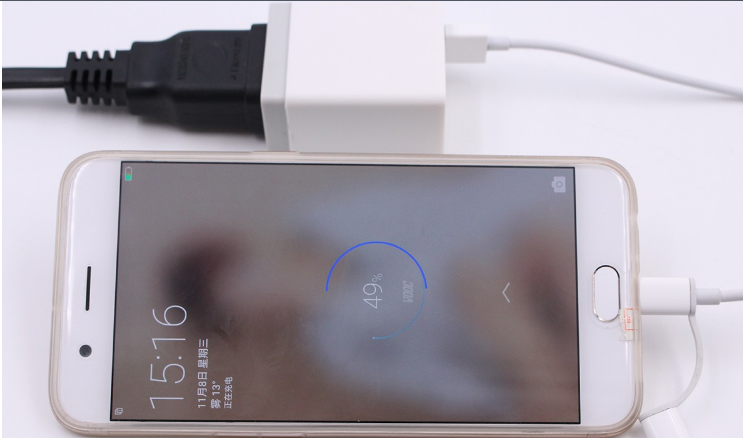

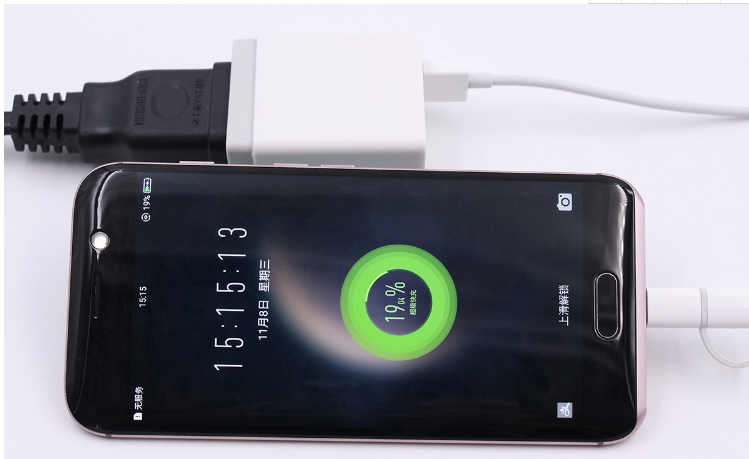

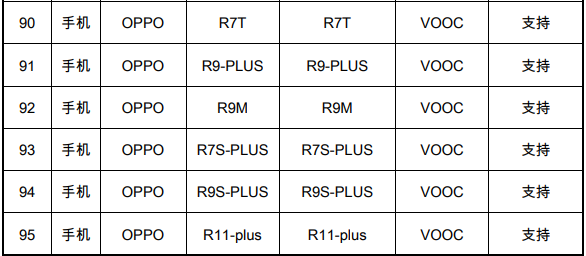

OPPO R11(VOOC協議)充電測試

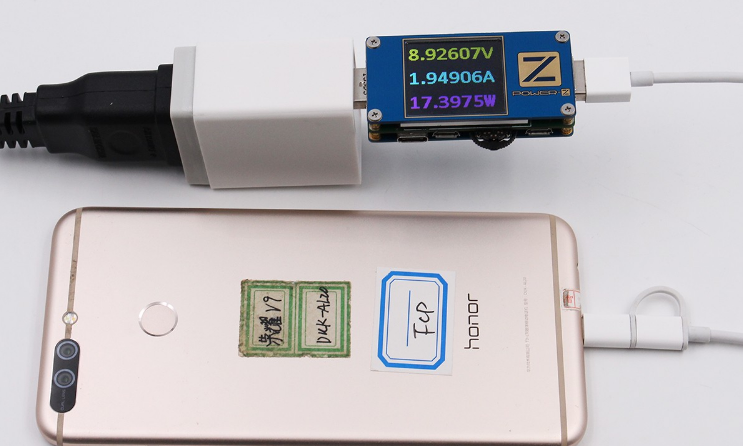

華為榮耀V9（FCP協議）充電測試


華為榮耀Magic(SCP協議)充電測試

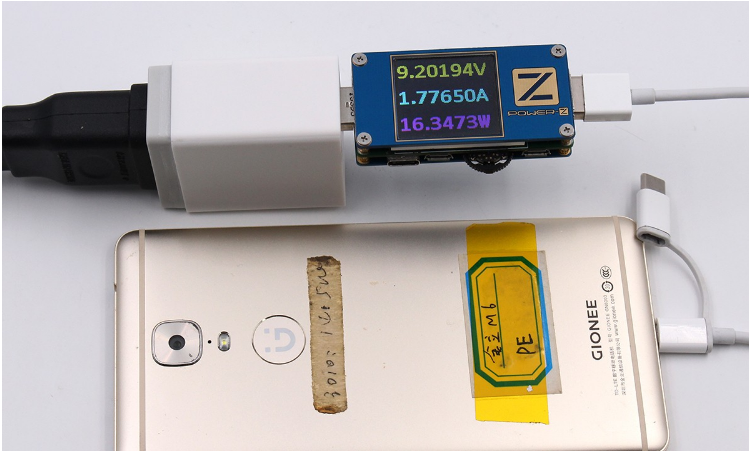

金立M6手機（PE協議）充電測試

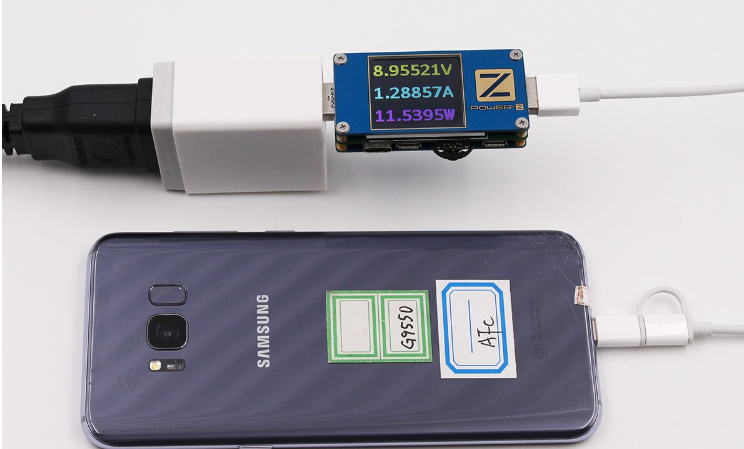

三星 S8+手機（AFC協議）充電測試

提供的服務

PCB定制自營工廠，可生產1-12層高多層板及HDI板（1-2階、盲埋孔），支持打樣及批量；打樣廠產能2萬㎡/月，量產廠占地205畝、一期設計產能12萬㎡/月；已通過16949汽車行業認證。

SMT加工14條SMT生產線，配置進口高端高速貼片機，支持雙面全貼、DIP插件焊接、BGA等特殊貼裝；可代開鋼網、可代購物料、可接受客供料，專業管理，一站解決。

方案定制: 需求項目：; 需求描述：; *需求時間：

聯系人信息: *聯系人：; *手機：; 公司全稱：; 職位：; 郵箱：

方案咨詢

聯系人：劉子維

聯系電話： 18569544227

微信號： HQSC666_

標準板規格書：	EDP3032 全兼容QC,PE,AFC,FCP,SCP,VOOC快充協議芯片方案_v1.20_20180313.pdf
IC規格書：	EDP3032 DATASHEETV1.5.pdf
BOM List：	3032_010_003.xlsx

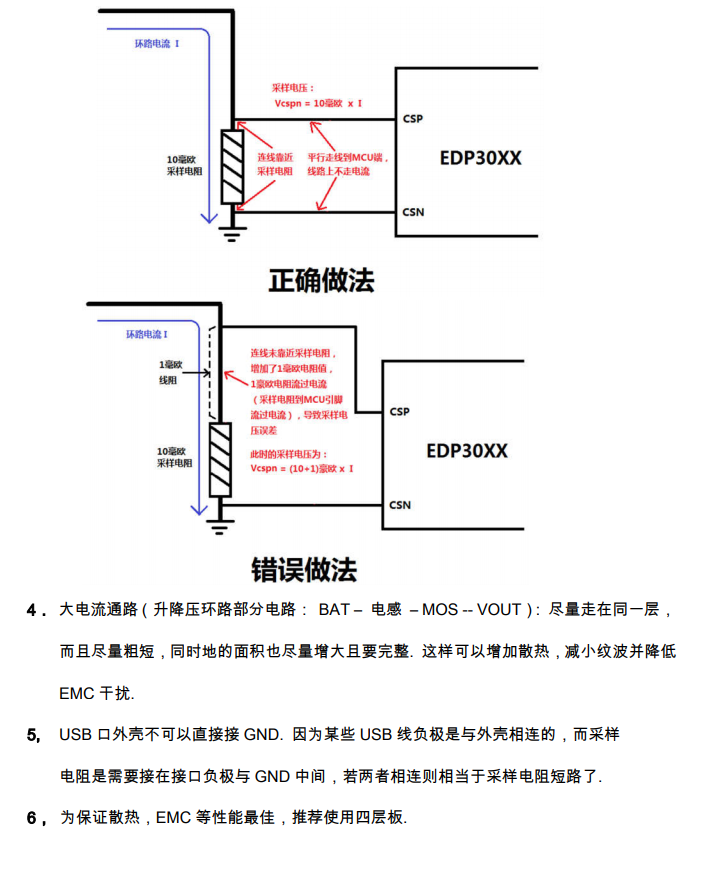

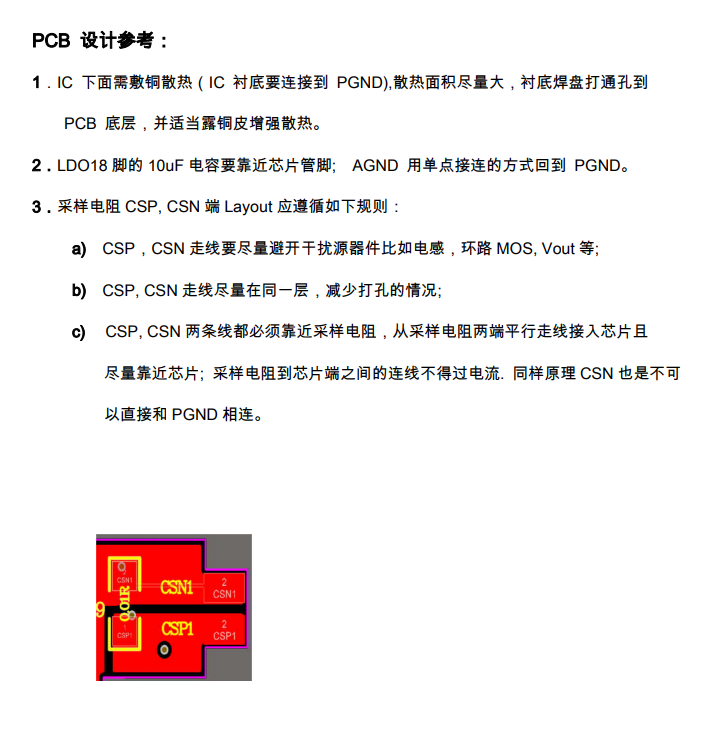

參考LAYOUT Gerber：	PCB設計注意事項_v1.00_20171225.pdf
電路圖：	3032_010_003.pdf
