首頁>方案中心>快速充電>18W雙口全兼容快充充電器方案

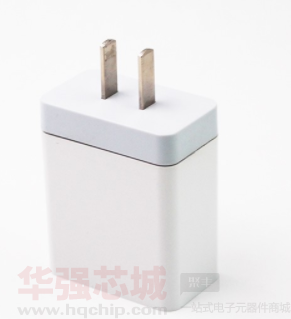

18W雙口全兼容快充充電器方案

芯片公司:易能(easepower)

發布時間:2018-05-29

方案介紹

18W雙口全兼容快充充電器方案基于快充適配器協議芯片EDP3034,由芯片廠商易能微電子出品。


EDP3034 是為多協議快充適配器設計的一顆 SOC 協議芯片,內部集成了 QC2.0/3.0、PE1.0、AFC、FCP、SCP、 VOOC、BC1.2 DCP、APPLE 2.4A 快充協議。


EDP3034 集成輸出電壓自適應,還集成了輸出欠壓、過壓、短路保護等多 重安全保護功能,是業界內唯一一款兩路輸出都支持多協議的快充協議芯片。

應用范圍

◆多協議快充電源適配器。

特色

EDP3034 雙 A 口全兼容 QC/PE/AFC/FCP/SCP/VOOC 快充協議 IC 方案,每個 A 口隨機插入都支持快充,多口插入降為 5V,限制功率保證安全. 方案集成度高, 外圍原件少. 額定輸出功率 18W. 支持過壓/欠壓,過流,短路等保護功能. 安全性高,可靠性好,生產簡單,是 當前市面上快充協議最全面,兼容性最好一款雙 A 口適配器協議芯片方案.


電路圖




PCB 設計參考:


1.IC 下面需敷銅散熱(IC 襯底要連接到 PGND),散熱面積盡量大,襯底焊盤打通孔到PCB 底層,并適當露銅皮增強散熱。


2.LDO18 腳的 10uF 電容要靠近芯片管腳; AGND 用單點接連的方式回到 PGND。


3.采樣電阻 CSP, CSN 端 Layout 應遵循如下規則:

     a) CSP,CSN 走線要盡量避開干擾源器件比如電感,環路 MOS, Vout 等;

     b) CSP, CSN 走線盡量在同一層,減少打孔的情況;

     c) CSP, CSN 兩條線都必須靠近采樣電阻,從采樣電阻兩端平行走線接入芯片且盡量靠近芯片; 采樣電阻到芯片端之間的連線不得過電流. 同樣原理 CSN 也是不可以直接和 PGND 相連。


4. 大電流通路(升降壓環路部分電路: BAT – 電感 – MOS -- VOUT): 盡量走在同一層,而且盡量粗短,同時地的面積也盡量增大且要完整. 這樣可以增加散熱,減小紋波并降低EMC 干擾.


5, USB 口外殼不可以直接接 GND. 因?yàn)槟承?USB 線負極是與外殼相連的,而采樣電阻是需要接在接口負極與 GND 中間,若兩者相連則相當于采樣電阻短路了.


6, 為保證散熱,EMC 等性能最佳,推薦使用四層板。





正確做法



錯誤做法


PCB內部圖









 Q&A:


Q:是否EDP3034相當于兩顆EDP3032單口全兼容快充協議芯片?

A:不是。EDP3034帶有兩輸出口的管理功能,智能分配功率,防止過流。


Q:此協議芯片能否設置過流點?

A:易能EDP3034不僅單芯片支持兩顆智能協議識別,還能根據不同協議設置不同的過流點。


Q:是否支持6級能效?

A:支持。


Q:此方案成本很高?

雙口全兼容快充充電器的成本和單口全兼容快充充電器成本接近。





功能

協議 IC 部分:

  • 支持 BC1.2 DCP, QC2.0,QC3.0,PE, AFC,F(xiàn)CP, SCP, VOOC, APPLE 2.4A 快充 協議;兼容市面上幾乎所有快充手機

  • 雙 A 口隨機快充: 每個 A 口都支持 BC1.2 DCP / QC2.O / QC3.0 / PE1.0 / AFC / FCP / Apple 2.4A 協 議。(雙口同時插入負載時退出快充,變成 5V)

  • 額定功率及過流點: 任意 A 口: 18W (5V/3.4A, 9V/2.3A, 12V/1.8A) (AC 口同時插入轉普通充電: 5V/3.4A)

  • 輸出電壓:3.8 ~ 12V


AC-DC 前端:

  • 輸出額定功率:18W

  • 要求副邊反饋

  • INPUT REF 電壓: 2.5V

  • 過流,過壓/欠壓,短路保護

系統方塊圖

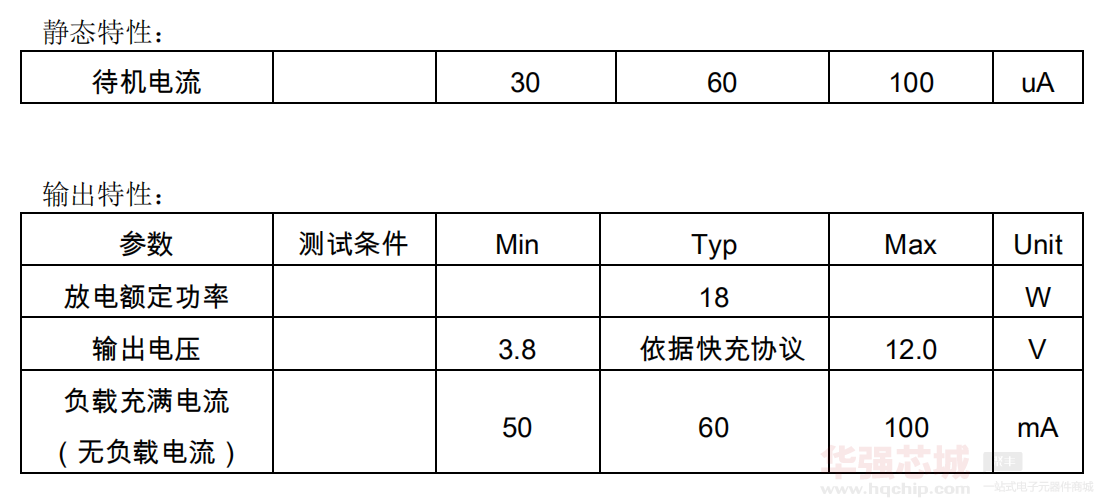

電性能參數




核心器件

圖片 數據手冊 商品名稱 產品型號 產品描述 品牌 單機用量 價格 操作
電池充電管理芯片 EDP3034 QFN36_6X6MM_EP 2.4A 0~6A USB easepower 1 5.3584

1+ 8.7153

10+ 7.6176

30+ 6.9899

100+ 5.8922

500+ 5.3584

在線訂購
查看更多

相關文檔

成功案例

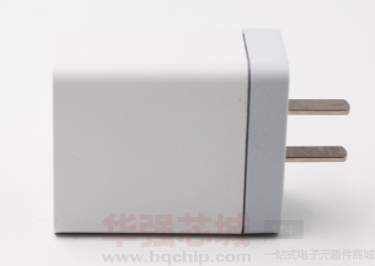

樣品












充電器輸出兼容性測試:

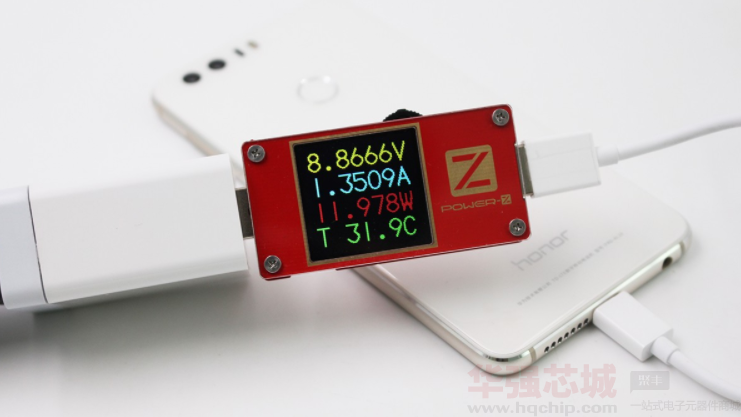

1、華為榮耀8(FCP)


手機電量32%,電壓8.86V、電流135A,功率約12W。

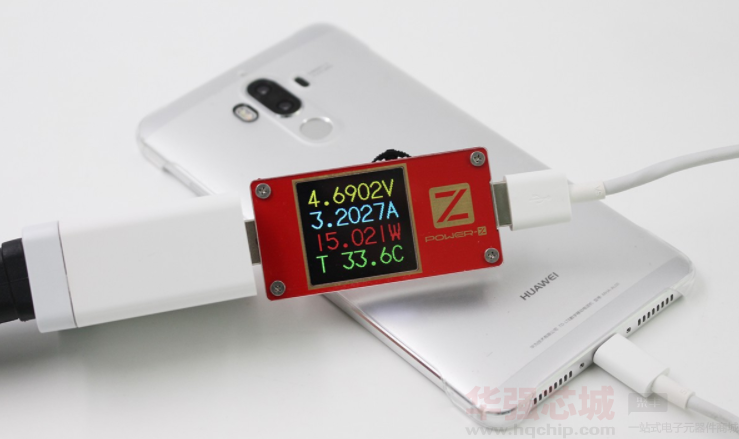

2、華為Mate9(SCP)


手機電量53%,電壓4.69V,電流3.2A,功率約15W。

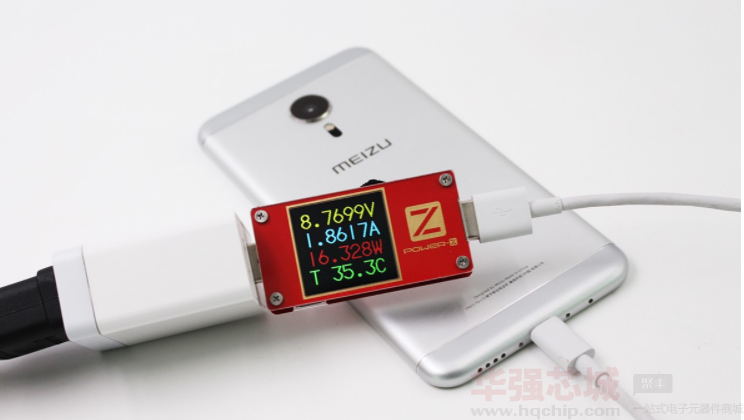

3、魅族Pro 5(MTK PE)

魅族Pro 5(MTK PE).png

手機電量15%,充電電壓8.76V,電流1.86A,功率約16.3W。

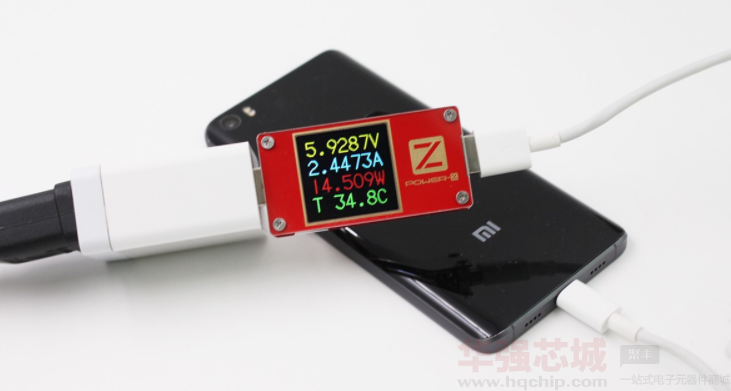

4、小米5(QC3.0)


手機電量47%,充電電壓5.92V,電流2.44A,功率約14.5W。

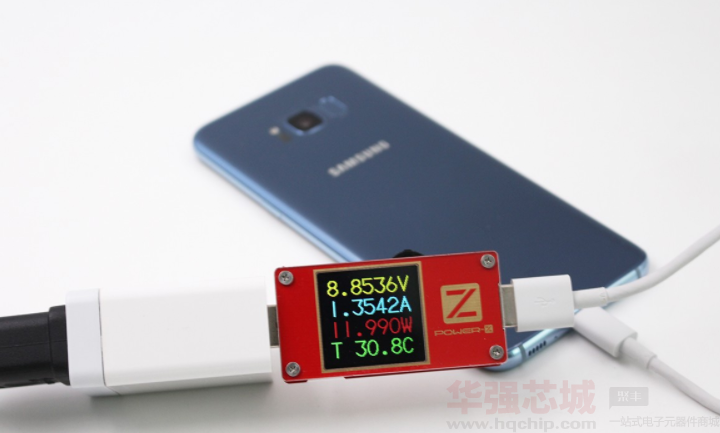

5、三星S8+ (AFC)

三星S8+ (AFC)png

手機電量48%,充電電壓8.85V,電流1.35A,充電功率約12W。

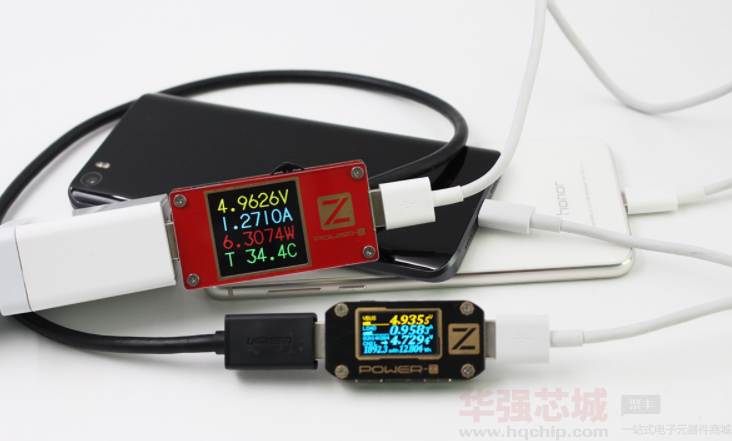

6、雙口插入華為小米輸出降到5V
