芯片公司：易能（easepower）
發布時間：2018-05-29
18WAC口PD（C口PD，A口全協議）快充充電器方案基于快充適配器協議芯片EDP3036，由芯片廠商易能微電子出品，EDP3036 是為 PD 快充適配器設計的一顆協議芯片。芯片集成了 QC2.0、QC3.0、PE1.0、AFC、FCP、BC1.2 DCP、APPLE 2.4A 及 5V、9V、12V PD2.0 協議；兩個口同時插入時輸出電壓將降至 5V；能夠支持蘋果、 HP、DELL、華為、小米、任天堂等筆記本、平板、手機和游戲機快充，且兼容性優異；支持過流、過壓/ 欠壓、短路保護功能。
◆PD 電源適配器。
EDP3036 兩路多協議 PD/QC/PE/AFC/FCP 快充協議 IC 方案，
外圍原件少. 輸 出功率 18W. 支持過壓/欠壓，過流，短路等保護功能. 安全性高，可靠性好，生 產簡單，是當前市面上手機快充兼容性最好一款適配器協議芯片方案.
協議 IC 部分：
?支持 BC1.2 DCP, PD2.0， QC2.0， QC3.0，PE， AFC，F(xiàn)CP, APPLE 2.4A 快充協 議;兼容市面上幾乎所有快充手機
?AC 口輸出: A 口支持 BC1.2 DCP / QC2.O / QC3.0 / PE1.0 / AFC / FCP / Apple 2.4A 協議 C 口支持 BC1.2 DCP / PD2.0 / Apple 2.4A 協議 （AC 口同時插入負載時退出快充）
? 額定功率及過流點： A 口: 18W (5V/3.3A, 9V/2.4A, 12V/1.8A) C 口: 18W (PD 配置電流：5V/3A, 9V/2A, 12V/1.5A 過流點： 5V/3.3A, 9V/2.4A, 12V/1.8A) (AC 口同時插入轉普通充電： 5V/3.3A)
?輸出電壓：4.5 ~ 12V
AC-DC 前端要求：
?額定輸出功率 18W
?副邊反饋
?INPUT REF 電壓: 2.5V
?過流，過壓/欠壓，短路保護
| 標準板規格書： | EDP3036 兩路多協議PD,QC,PE,AFC,FCP快充協議芯片方案_v1.01_201711226.pdf |
| IC規格書： | EDP3036 DATASHEETV1.3.pdf |
| BOM List： | EDP3036 BOM_2017.12.23.xlsx |
| 參考LAYOUT Gerber： | EDP3036 PD板 2017.12.23TOP絲印圖.pdf |
| 電路圖： | 3036_010_002.pdf |

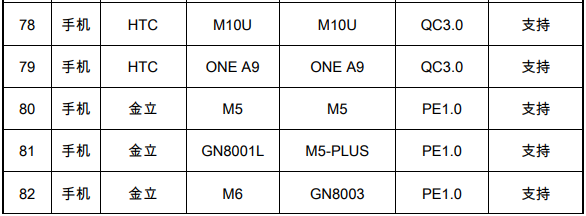

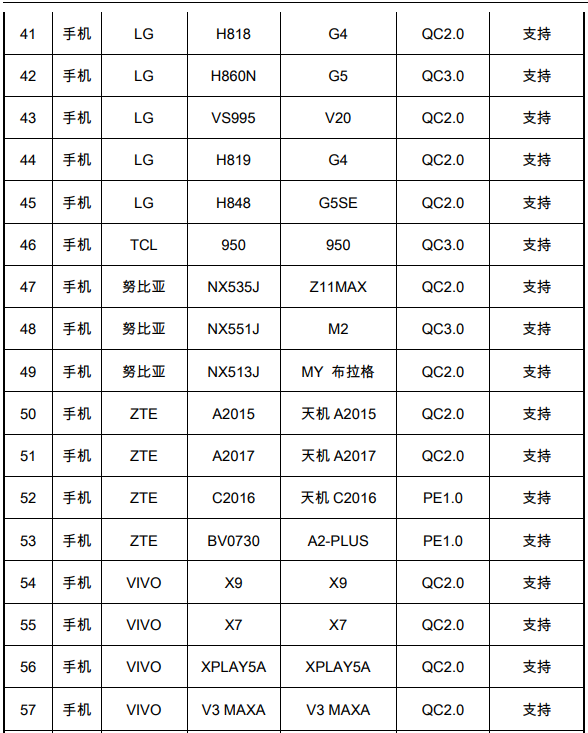

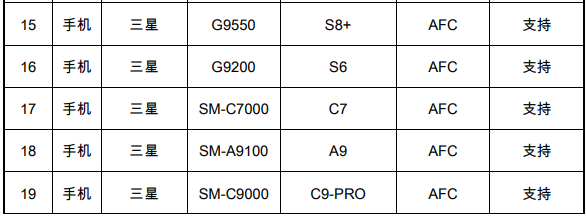

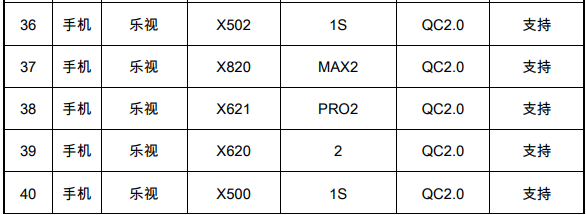

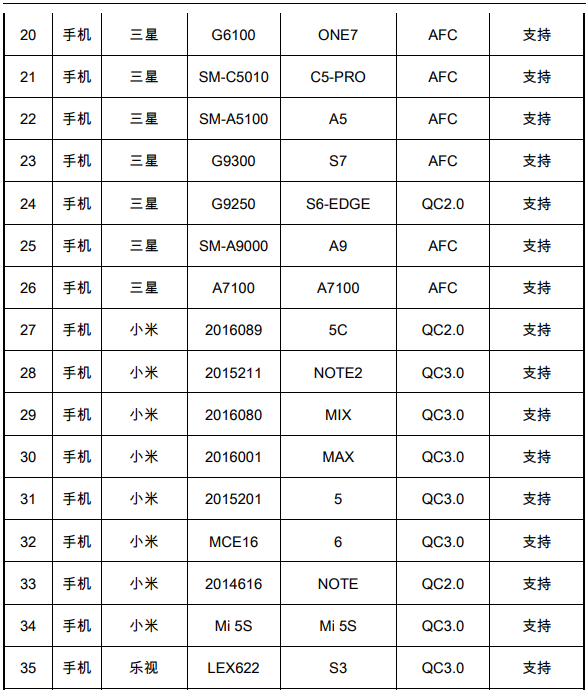

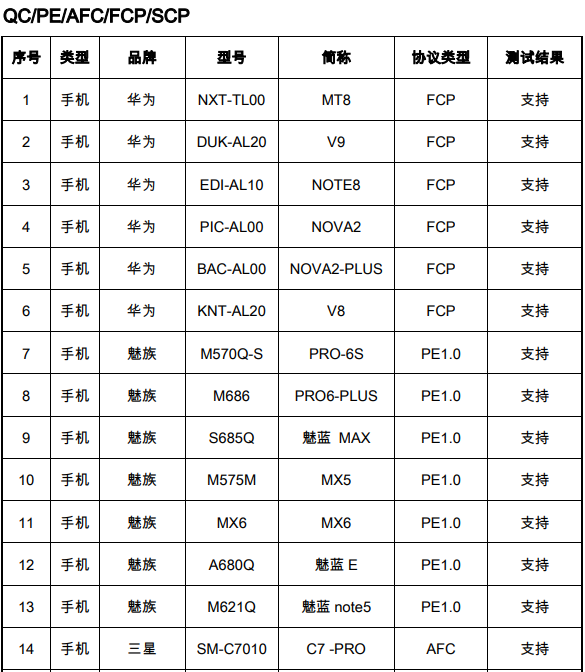

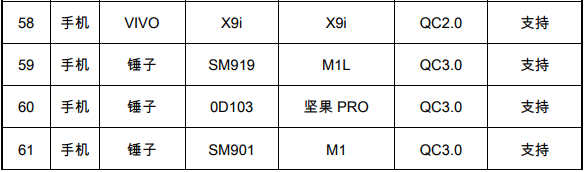

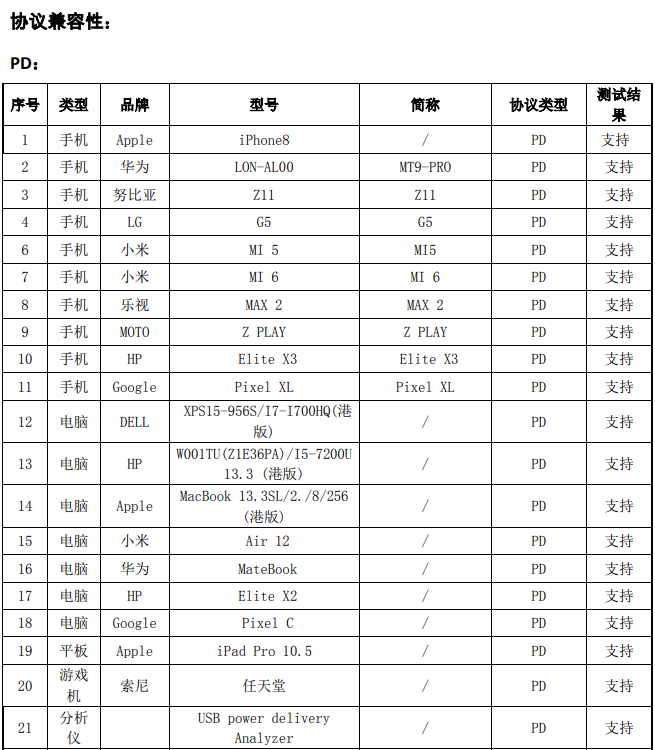

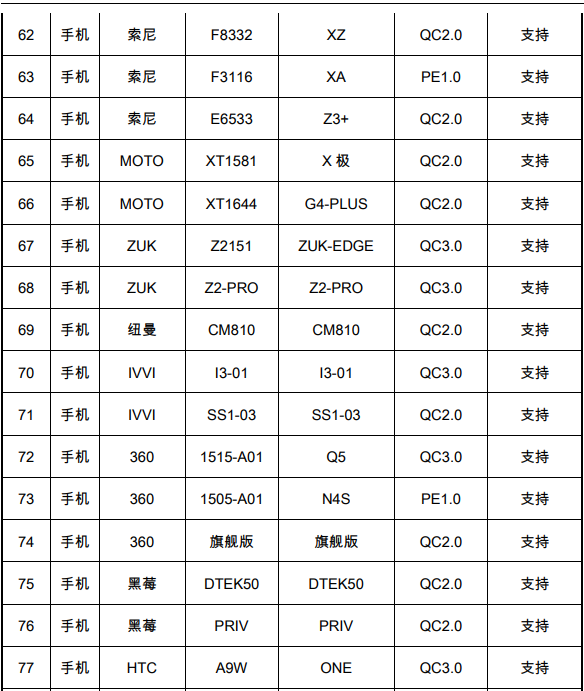

18WAC口PD（C口PD，A口全協議）快充充電器方案協議兼容性
