65W AC口功率智能分配，雙口獨立快充PD/QC協議快充充電器方案

芯片公司：易能（easepower）

發布時間：2018-05-29

方案介紹

65W AC口功率智能分配，雙口獨立快充PD/QC協議快充充電器方案基于快充適配器協議芯片EDP3039，由芯片廠商易能微電子出品，EDP3039 是為 AC 口 PD 快充適配器設計的一顆協議芯片。芯片集成了 PD2.0、QC2.0/3.0、BC1.2 DCP、APPLE 2.4A 快充協議；支持自動休眠功能，可過六級能效；支持兩路獨立控制，雙口同時插入負載互不影響，可同 時快充；支持功率智能分配：多口插入時 C 口會會降功率分配給 A 口使用.保證任何時候都可帶足適配器功率； 支持蘋果、HP、DELL、華為、小米、任天堂等筆記本、平板、手機和游戲機快充，且兼容性優異；支持輸出 過流點及輸出功率可配置；支持過流、過壓/欠壓、短路保護功能。

應用范圍

◆PD,QC 電源適配器。

特色

EDP3039 AC 口功率智能分配，PD，QC 快充協議 IC 方案，

外圍原件少. 支持 QC 和 5V, 9V, 12V,15V, 20V 全電壓范圍 PD 協議，輸出功率可配置. AC 口是獨立的且功率可智能分配，多口插入時 AC 口都可快充，A 口最大功率為 18W,C 口同時降20W功率分配給A口使用. 保證任何時候都可帶足適配器功率. 支持休 眠功能可過六級能效. 支持過壓/欠壓，過流，短路等保護功能. 安全性高，可靠 性好，生產簡單，是當前市面上唯一的雙口獨立支持功率智能分配，可過六級能 效的一款 PD，QC 適配器協議芯片方案.

功能

協議 IC 部分：

?支持 BC1.2 DCP, APPLE 2.4A， QC2.0 / 3.0, PD2.0 （5V / 9V / 12V / 15V / 20V）， 快充協議。

?AC 口輸出: A 口：支持 BC1.2 DCP / Apple 2.4A / QC2.0 / QC3.0 協議 C 口：支持 Apple 2.4A / PD2.0 協議 （AC 獨立：當 AC 口同時插入時，A 仍可保持 QC 快充，C 口仍可保持 PD 快充）

?額定功率及過流點：(可配置 30W, 45W, 65W,100W 等)： 單獨 C 口插入: 65W PD 配置電流：5V/9V/12V/15V/20V 均為 3.25A 過流點： 5V/9V/12V/15V/20V 均為 3.50A 單獨 A 口插入: 18W (過流點：5V/3.4A，9V/2.4A，12V/.8A ) AC 口同時插入時，功率將智能分配： A 口快充額定功率為 18W, C 口仍快充但最 大功率會下降 20W.

?支持芯片休眠，可過六級能效;

?輸出電壓：4.5 ~ 20V；

AC-DC 前端要求：

?額定輸出功率 65W（其它功率可適配）

? 副邊反饋

?INPUT REF 電壓: 2.5V

?過流，過壓/欠壓，短路保護

成功案例

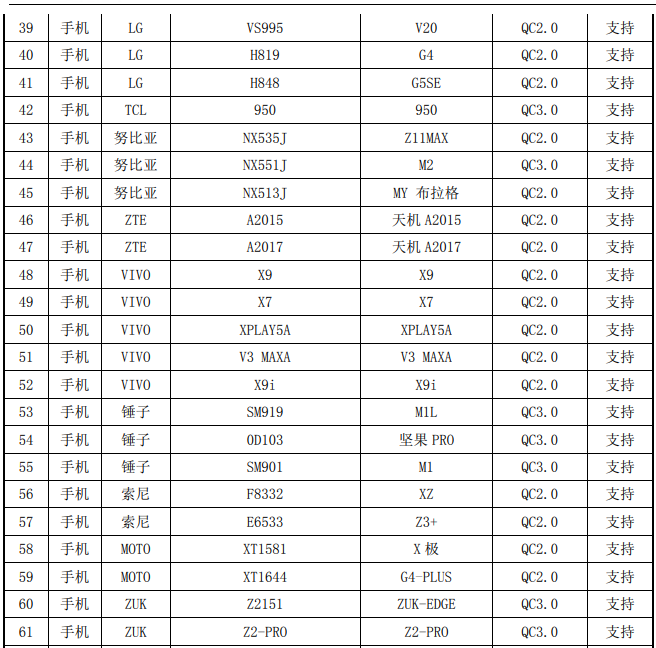

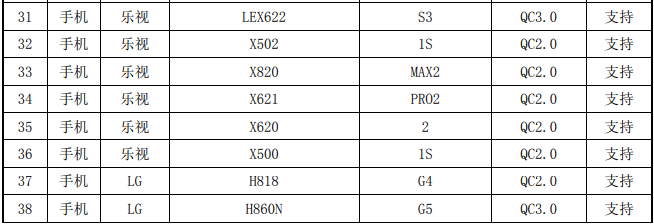

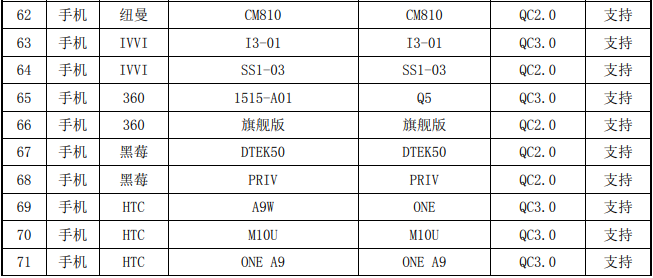

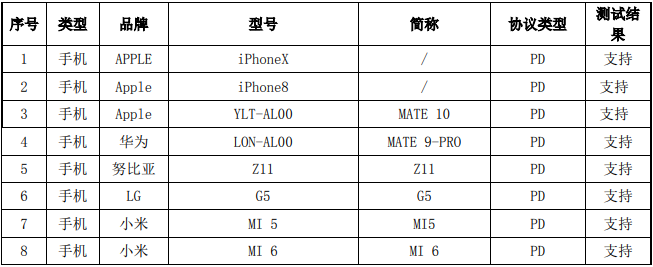

65W AC口功率智能分配，雙口獨立快充PD/QC協議快充充電器方案協議兼容性
