芯片公司：德州儀器（TI）
發布時間：2018-07-30
ESC 模塊是非軍用無人機中非常重要的子系統，用戶需要更高效的機型，以實現更長的飛行時間、更好的動態行為和更加平順、穩定的性能。這一設計采用了普遍用于無人飛行器 (UAV) 或無人機的電子調速器 (ESC)。
速度控制通過無傳感器的方式完成，使用 FOC 速度控制對電機進行了測試，高達 1.2kHz 電氣頻率（12kRPM，6 極對電機）。我們的無人機 ESC 高速無傳感器 FOC 參考設計擁有一流的 FOC 算法實施，可實現更長的飛行時間、更佳的動態性能，且具有更高的集成度，因此電路板尺寸更小，BOM 組件更少。無傳感器高速 FOC 控制使用 TI 的 FAST? 軟件觀測器，利用了 InstaSPIN-Motion? C2000? LaunchPad 和 DRV8305 BoosterPack。
無人機和 UAV
高速電機
電池供電的電動工具
InstaSPIN-FOC? 無傳感器 FOC 可實現最高的動態性能；
使用三節鋰聚合物電池在高達 12,000 RPM 轉速下進行了測試；
高動態性能：在不到 0.2s 的時間內將轉速從 1kRPM 提高到 10kRPM（電氣頻率 100Hz 至 1kHz），從而實現高性能偏轉和俯仰動作；
適于完成翻轉動作的快速翻轉能力；
通過阻塞換向提高 FOC 效率，因此可實現更長的飛行時間 ；
更高的 PWM 開關頻率（經測試高達 60kHz），可 針對低電感高速電機降低電流/扭矩紋波，并且可以 避免干擾超聲波傳感器；
靈活的功率級支持兩節到六節鋰聚合物電池；
由于 InstaSPIN-FOC 的自動電機參數識別：自動調 優無傳感器 FOC 解決方案，因此可縮短產品上市時間；
根據繞組電阻變化進行電機溫度估算，從而保護電機在臨時過載情況下免受損壞。

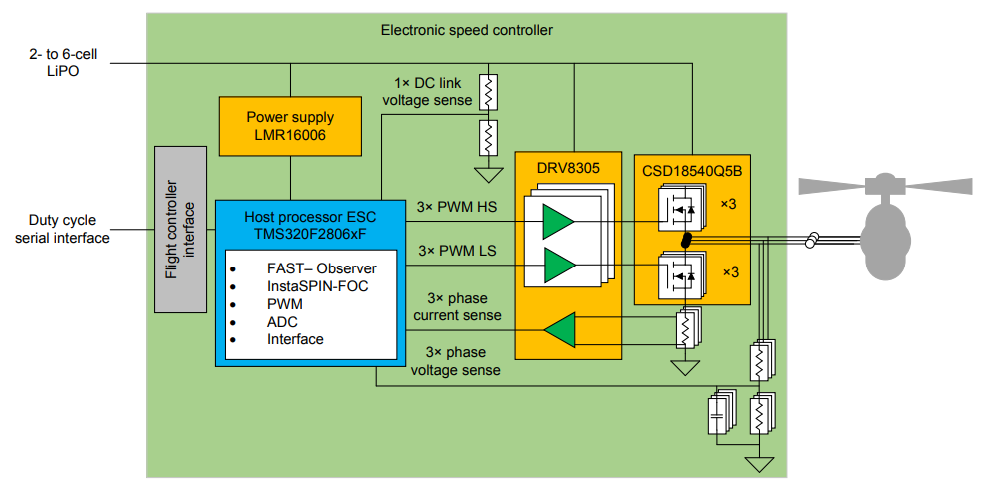

ESC模塊方塊圖

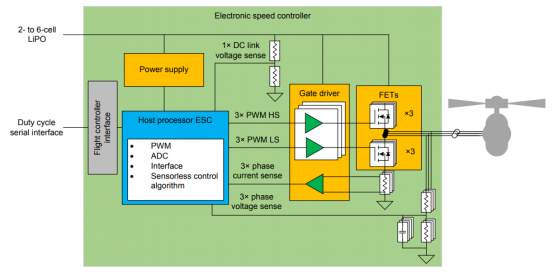

無人機系統方塊圖
| 圖片 | 數據手冊 | 商品名稱 | 產品型號 | 產品描述 | 品牌 | 單機用量 | 價格 | 操作 |
|---|---|---|---|---|---|---|---|---|
|
|
MOSFETs | CSD18540Q5B | MOS管 N-Channel VDS=60V VGS=±20V ID=100A RDS(ON)=2.2mΩ@10V | TI | 1 |
10.1129
1+ 22.8025 10+ 16.5858 100+ 12.0779 500+ 10.1129 |
在線訂購 | |
|
|
電機驅動器及控制器 | DRV83053PHPR | DRV8305 具有電流分流放大器和 SPI 的最大 45V 三相智能柵極驅動器 | TI | 1 |
25.6802
1+ 42.5572 10+ 38.1973 25+ 36.1128 100+ 29.6928 250+ 26.6432 500+ 25.6802 |
在線訂購 | |
|
|
電源管理芯片（PMIC） | LMR16006YDDCT | LMR16006 具有低 Iq 的 SIMPLE SWITCHER® 4V 至 60V、600mA 降壓穩壓器 | TI | 1 |
|
在線訂購 | |
|
|
-- | 微控制器 | TMS320F28068MPNT | C28x C2000? C28x Piccolo? Microcontroller IC 32-Bit 90MHz 256KB (128K x 16) FLASH 80-LQFP (12x12) | TI | 1 |
113.6542
119+ 113.6542 |
在線訂購 |
|
|
其它微處理器 | TMS320F28069MPNT | TMS320F28069M 具有 90MHz 頻率、FPU、VCU、CLA、256KB 閃存、InstaSPIN-MOTION 的 C2000? MCU | TI | 1 |
138.1707
1+ 211.1996 10+ 169.4982 25+ 159.0870 119+ 146.4963 357+ 140.4172 595+ 138.1707 |
在線訂購 | |
| 查看更多 | ||||||||
| 應用手冊： | TI Designs適用于無人機 ESC 的高速無傳感器 FOC 參考設計.pdf |
| 符號和封裝： | 封裝.pdf |
| BOM List： | bom.pdf |
| 電路圖： | 無人機.pdf |
PCB
下圖分別顯示了LaunchPad和BoosterPack PCB的頂部和底部圖片。

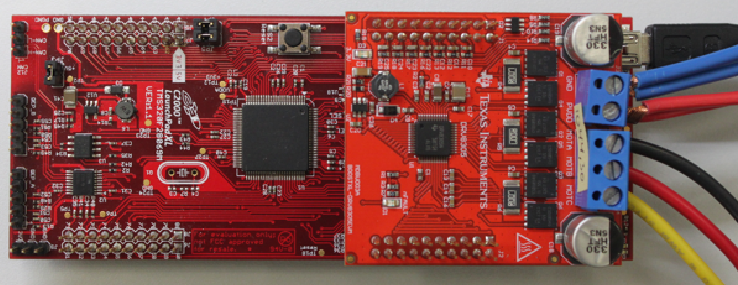

完整系統電路板圖片(頂視圖)

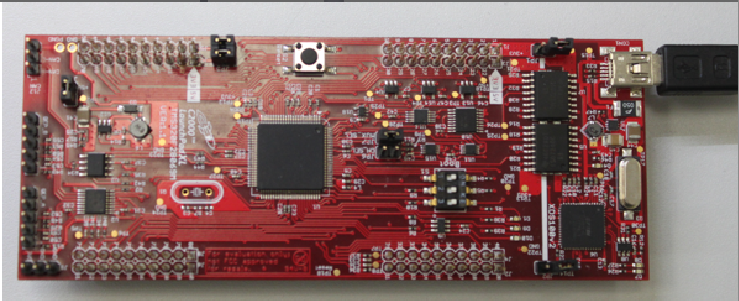

LaunchPad電路板圖片(頂視圖)
