適用于伺服驅動器和機器人的智能制動控制和診斷方案

芯片公司：德州儀器（TI）

發布時間：2018-08-03

方案介紹

變速驅動器廣泛用于各種 應用，包括機器人和計算機數控 (CNC) 機器。安全一直以來都是大家非常關注的問題，因?yàn)闊o論什么時候，這些與人類息息相關的系統都會涉及到保持和運動控制。我們新近開發的具有內置安全相關 特性 的驅動器摒棄了傳統的控制方法，無需再使用停機和轉速監控器、限位開關、位置攝像頭和接觸器等，這大大提高了系統的可靠性。自動化生產過程中存在著大量風險因素，特別是垂直運動情況下的重力，如果發生電源故障或制動裝置失靈，后果將不堪設想。“安全制動控制”(SBC) 功能可實現制動器的安全控制，從而防止吊掛荷載掉落。在 CNC 機器中，SBC 可防止由于外力作用而發生移動。SBC 符合變速驅動器的 EN 61800-5-2: 2007 功能安全標準。

SBC 會提供安全的輸出信號來驅動外部機械制動器。所使用的制動器必須是安全制動器，其靜態電流用于對抗彈簧的作用力。如果電流中斷，則制動器嚙合?？刂颇K通常具有降功特性，可在制動器松脫后減少能耗或制動器發熱。具有吊掛荷載的軸上通常會使用保持制動器和行車制動器。SBC 功能通常用于控制保持制動器，且會在軸停止時立即激活。


本參考設計為額定電流最高為 2A 的保持制動器實施了 SBC 功能。本設計將 TPS27S100 用作高側智能開關，將 ULN2003A 用作低側開關。我們實施了雙開關控制來確保制動器的安全運行。通過數字隔離器ISO7142 將制動器控制信號與控制器隔離。通過 TPS27S100，本設計可以在制動器輸出上檢測開路和短路情況，從而提高系統的安全性。低側開關上的 PWM 會減小制動線圈的輸出電壓，從而減少制動器通電時的功耗。負載開關消除了離散元件，提高了系統的可靠性。

應用范圍

  • 伺服驅動器、機器人和 CNC

  • 制動闡控制器


特色

? 可實施符合 EN 61800-5-2 規定要求的安全制動控制

? 具有高達 2A 電流且通過隔離式控制信號控制的 24V額定制動闡

? 可改善安全運行的雙開關控制

? 涵蓋 開路 檢測和過流保護的自診斷功能

? 高側開關故障檢測

? 可通過快速減小制動闡電流快速應用制動闡

? 可以選擇減小制動閘輸出點的電壓，從而降低功耗

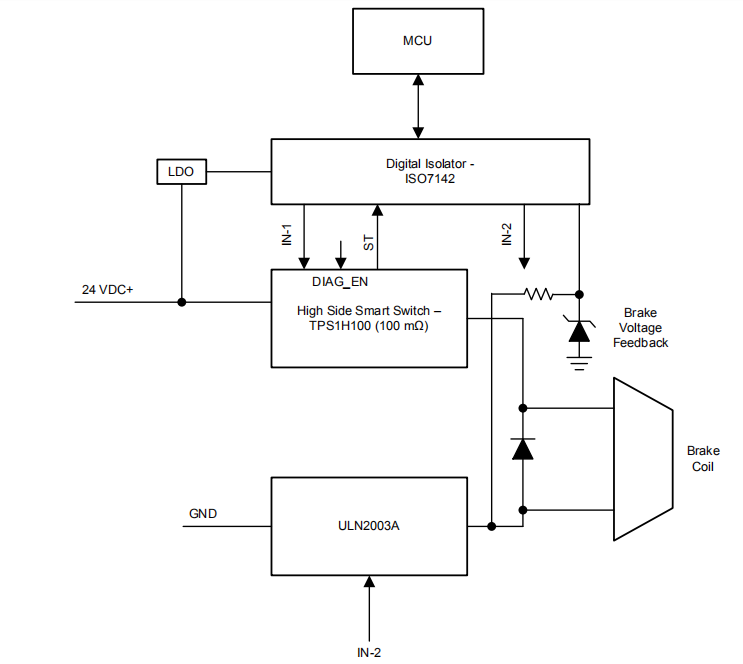

系統方塊圖


核心器件

圖片 數據手冊 商品名稱 產品型號 產品描述 品牌 單機用量 價格 操作
電源管理芯片（PMIC） TPS7B6933QDBVRQ1 TPS7B69-Q1 汽車類高電壓超低 IQ 低壓降 (LDO) 穩壓器 TI 1
在線訂購
浪涌電流限制器（ICL） TVS3300DRVR 33V 平緩鉗位浪涌保護器件 6-WSON -40 to 125 TI 2 1.6183

3000+ 1.6183

 在線訂購
USB電源開關/負載開關 ULN2003APWR 50伏7通道達林頓晶體管陣列-20C至70C TI 1
在線訂購
