首頁>方案中心>車聯網>適用于電致變色視鏡的汽車自動調光鏡參考設計

適用于電致變色視鏡的汽車自動調光鏡參考設計

芯片公司：德州儀器（TI）

發布時間：2018-08-21

方案介紹

現代汽車?yán)米詣?dòng)調光鏡來防止炫光和可見度損失對駕駛員造成的影響，該方案的大致介紹如下：

1.此參考設計利用現代人眼光學反應環境光傳感器以及一個高電流放大器功率級來驅動電容式電致變色鏡負載。

2.通過車輛外部的明亮光源將自動調光鏡允許主動調節后視鏡和側反射鏡以減少眩光。

3.電致變色視鏡用電刺激變暗光的低反射 。

4.一款精確的環境光傳感器的組合，精確的數字模擬轉換器（DAC）和運算放大器（OP）驅動級創建智能自動調光鏡像解決方案。

5.使用兩個環境光傳感器。一個傳感器作為參考量，一般環境光存在于車輛外部，這個傳感器的典型位置正對著后視鏡模塊朝向車輛前方；另一個傳感器的目的是捕獲來自汽車后部的潛在障礙物的光強，這個傳感器朝向背面。

6.使用的OPT300環境光傳感器的設計非常簡單，遵循數據表中提供的標準指南。

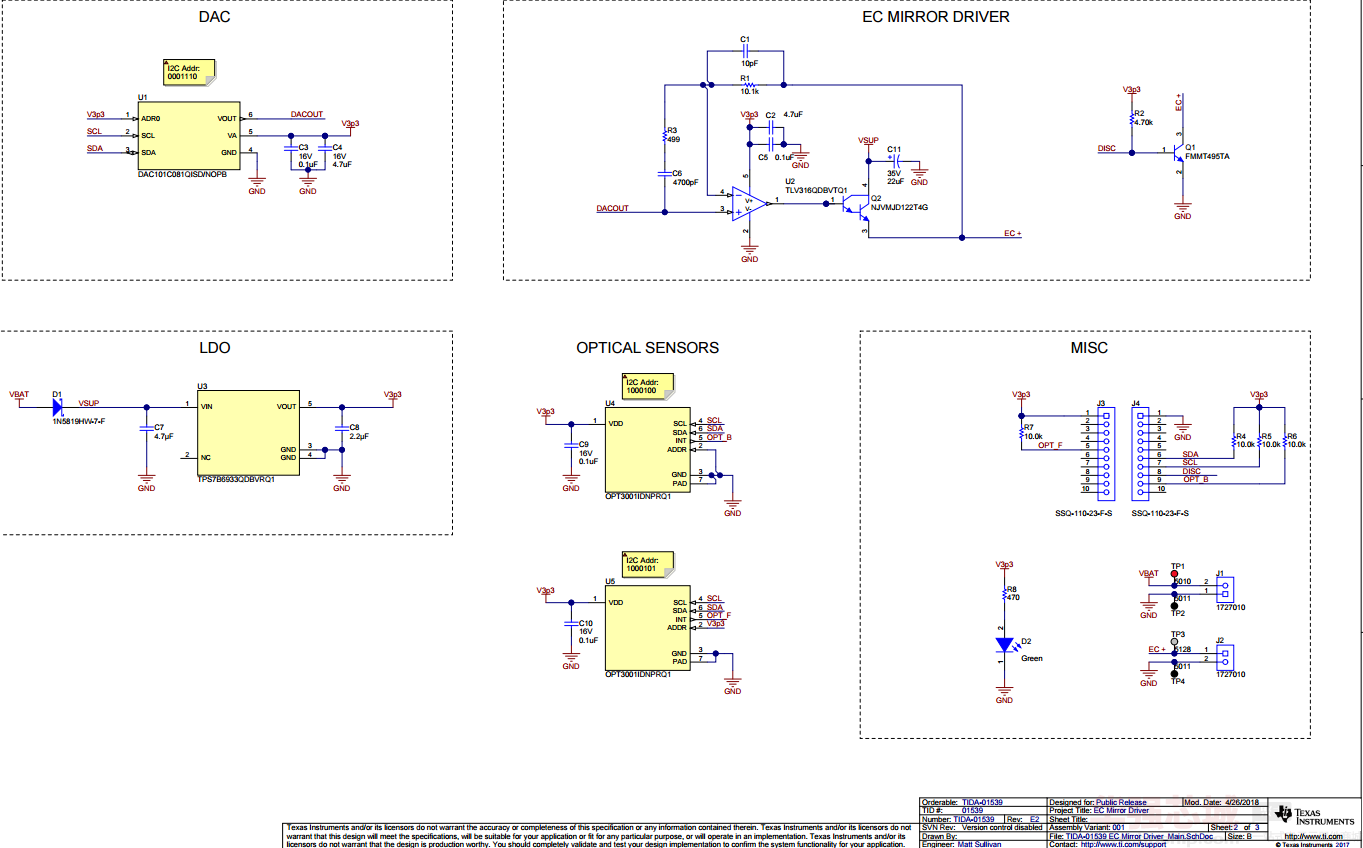

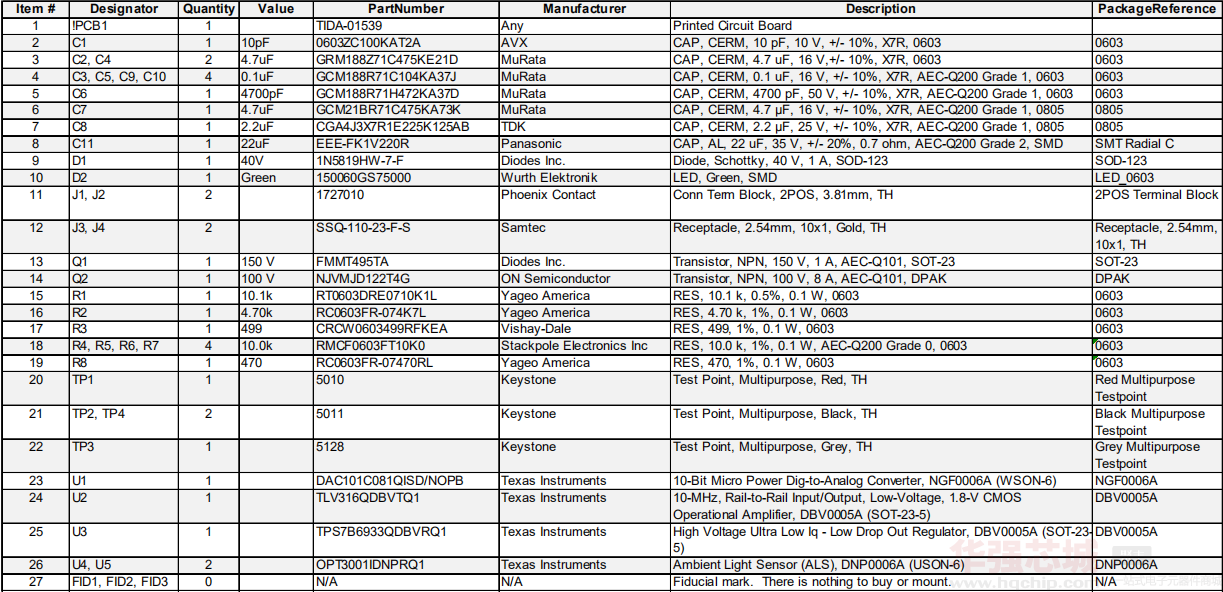

bom物料清單：


應用范圍

? 后視鏡

? 側后視鏡

? 車門模塊

功能

?人眼反應光傳感器

?10 位輸出

?3.3V、400mA 電容負載驅動器

?電致變色負載快速放電

?寬 VBAT 運行（高達 40V）

?專為 Licon 電致變色視鏡而設計

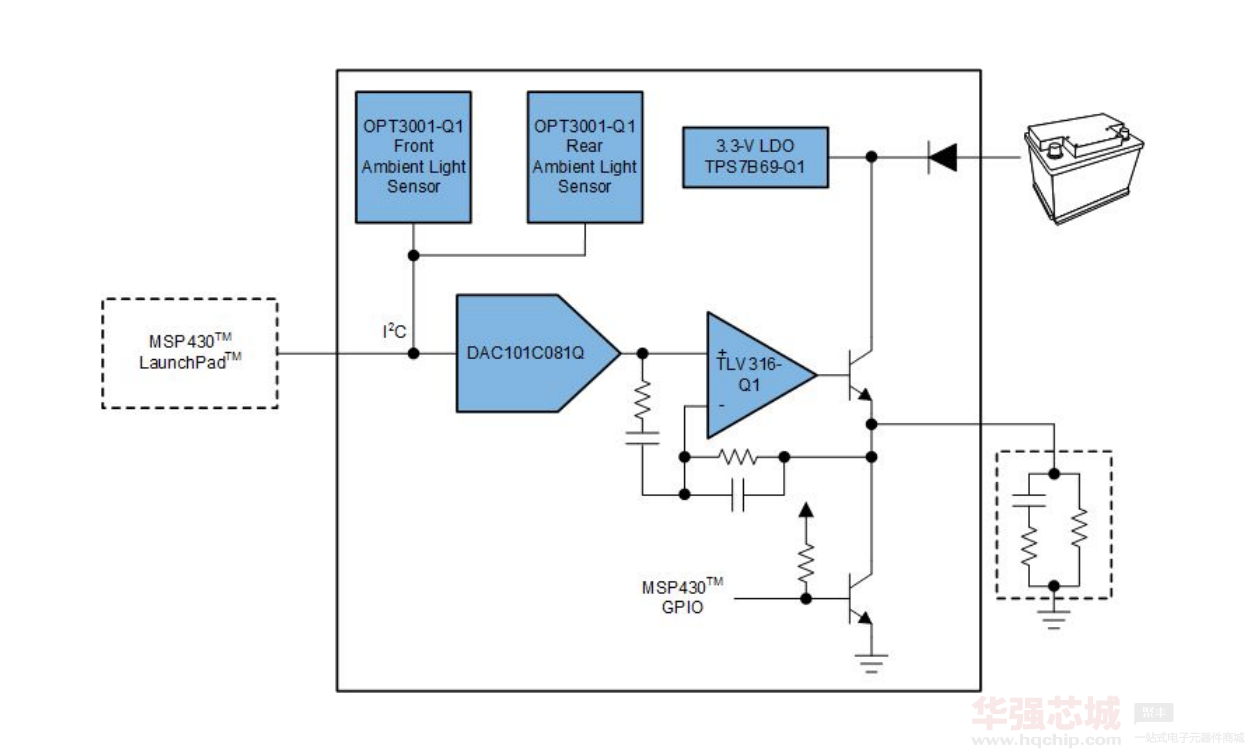

系統方塊圖



核心器件

圖片 數據手冊 商品名稱 產品型號 產品描述 品牌 單機用量 價格 操作
數模轉換器（DAC） DAC101C081QISDX/NOPB DAC101C081Q 10 位微功耗數模轉換器 TI 1 7.9742

1+ 17.4538

10+ 15.6569

25+ 14.7678

100+ 11.8136

250+ 10.3368

500+ 10.0416

1000+ 7.9742

 在線訂購
查看更多

相關文檔

應用手冊： 用戶指南.pdf
方塊圖： 方塊圖.pdf
BOM List： bom表.pdf
pcb： pcb.pdf

成功案例

硬件測試：


跳線連接示意圖

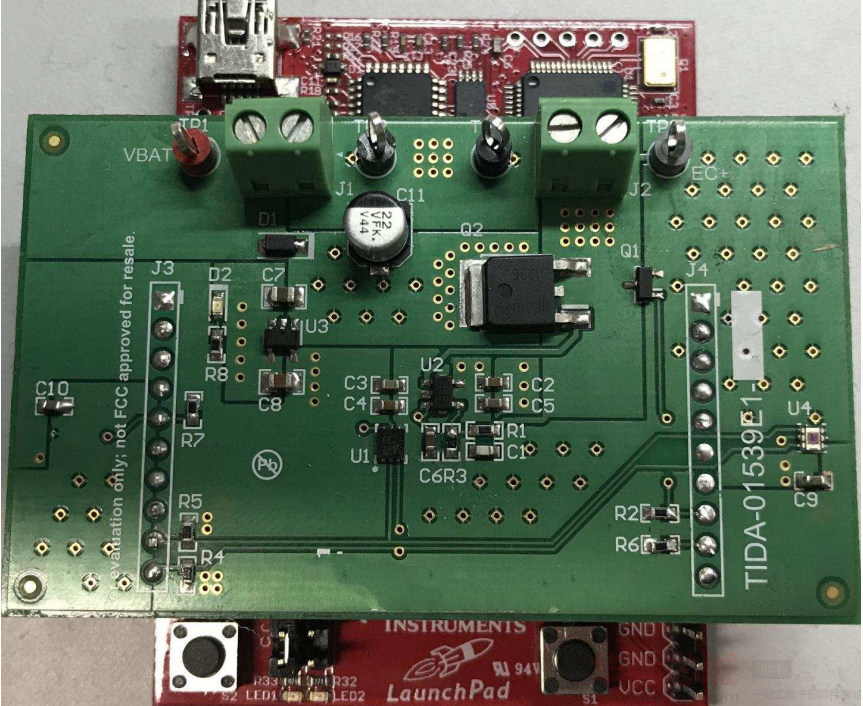

連接到MSP-Exp430G2552啟動板上的TIDA-01539映像

測試過程：


TIDA-01539測試裝置

測試結果：


具有典型電致變色負載的EC鏡驅動級的脈沖響應

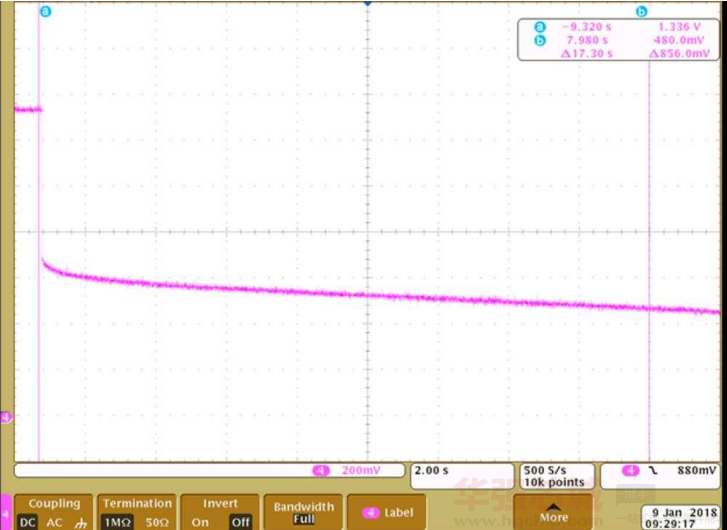

無快速放電電路的容性負載放電

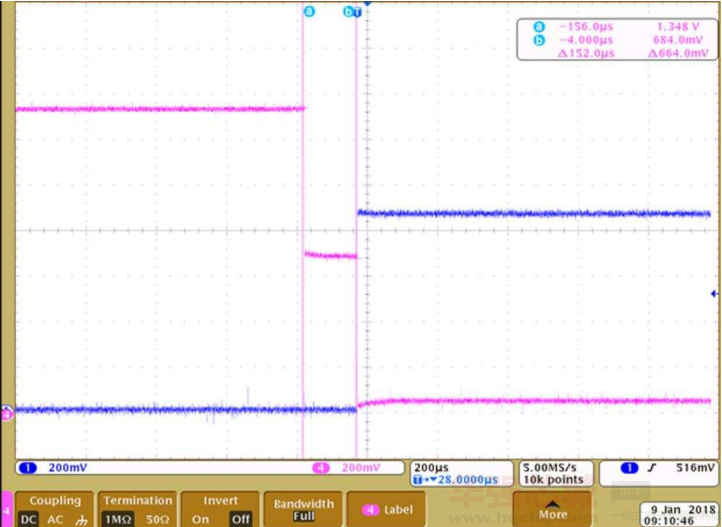

具有快速放電的容性負載放電
