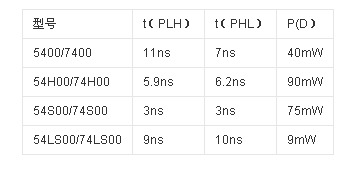

主要電特性的典型值如下：
.png)

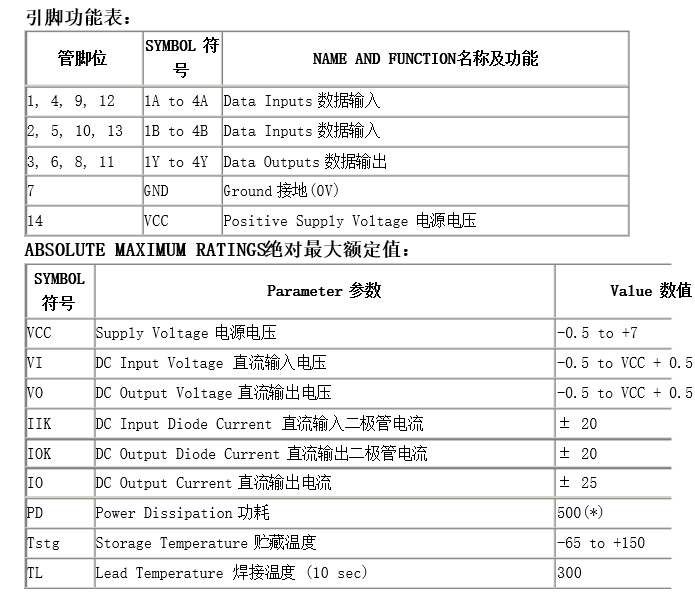

極限值
電源電壓………………………………………….7V
輸入電壓
54/7400、54/74H00、54/74S00…………….5.5V
54/74LS00……………………………………7V
A－B 間電壓
除 54/74LS00 外………………………………5.5V
74LS00 從屬于TTL門系列.它是一個內部含有四個雙輸入的與非門芯片.其14腳接+5v電壓;7腳地;

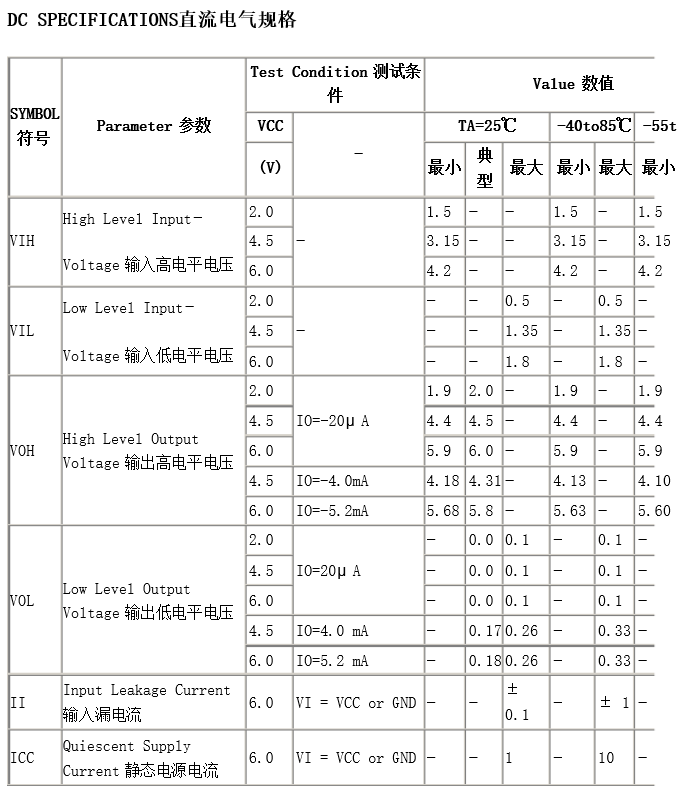

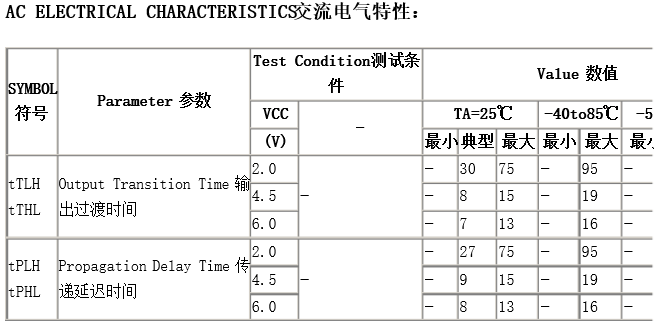

電氣參數：
74LS00電路圖
74LS00電路圖

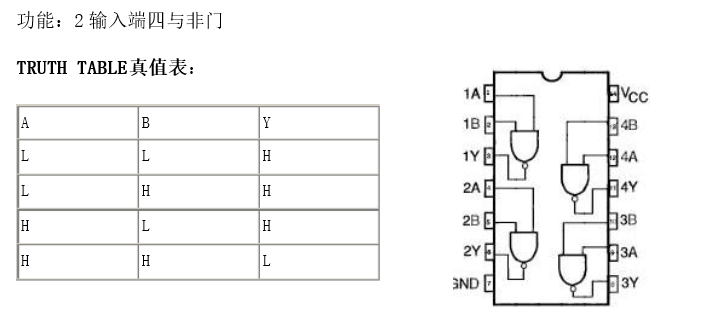

74LS00 引腳圖
74LS00 引腳圖
74LS00 引腳圖
74LS00 引腳圖
74LS00 封裝圖
74LS00 封裝圖
74LS00 封裝圖
74LS00 封裝圖
74LS00 封裝圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| SN74LS00N. | EDAC | 337 SERIES (.156" (3.96MM) CONTA | 立即購買 |
| SN74LS00MR1 | SUNTSU | 無源晶振 100Ω 9pF ±20ppm -40℃~+85℃ 14.7456MHz SMD3225_4P | 立即購買 |
| SN74LS00ML1 | Amphenol | 排針 間距:2.54mm 1x4P 插件 | 立即購買 |
| SN74LS00NS6 | Abracon | 有源晶振 ±50ppm 1.71V~3.63V 21MHz SMD2016_4P | 立即購買 |
| SN74LS00NS | CTS | 有源晶振 3.3V SMD-6 | 立即購買 |
| SN74LS00N3 | SUNTSU | 無源晶振 18pF 32MHz ±25ppm 60Ω -30℃~+85℃ SMD2520_4P | 立即購買 |
| 標題 | 類型 | 大?。↘B） | 下載 |
|---|---|---|---|
| 采用74ls161和74ls00設計的四位數字鐘 | UNKNOW | 29 | 點擊下載 |
| HD74LS00P集成與非門的線性放大性能研究 | RAR | 104 | 點擊下載 |
| 74LS00芯片功能介紹（英） | 198 | 點擊下載 | |
| 74LS00中文資料pdf | RAR | 333 | 點擊下載 |
| 74ls00的應用電路 | RAR | 233 | 點擊下載 |
| HD74LS00P數據書冊 | 65 | 點擊下載 | |
| 74LS00英文手冊 | RAR | 92 | 點擊下載 |
| HD74LS00 pdf | RAR | 58.6 | 點擊下載 |
74LS00集成芯片是一種非常重要的集成電路芯片，它屬于74LS系列，內部包含了四個二輸入NAND門（與非門）。這種芯片在電子電路中有著廣泛的應用，能夠實現多種邏輯運算和信號處理功能。
集成芯片74LS00是一款四組2輸入與非門（NAND）集成電路，具有高速、低功耗、高可靠性的特點，在數字電路設計中得到了廣泛的應用。下面，我們將詳細解析74LS00集成芯片的引腳功能。
本文開始介紹了74LS00管腳排列圖與74ls00的功能表，其次介紹了74ls00應用電路與74ls00的極限值，最后介紹了74ls00制作三人表決器邏輯電路的設計步驟與調試。
本文介紹了4種方式實現三人表決電路。其中包括用74LS00，74LS20實現三人表決電路、用譯碼器138和與非門74LS20設計實現三人表決電路、用8選1數據選擇器74LS151實現三人表決電路以及用4選1數據選擇器74LS153實現三人表決電路方法。
74LS00為四組 2 輸入端與非門（正邏輯），共有 54/7400、54/74H00、54/74S00、54/74LS00
74ls08：與門，詳細地說是4二輸入與門，即一片74LS08芯片內有共四路二個輸入端的與門。 74ls04：是六輸入反相器，也就是有6個反相器，能支持流露輸入，路輸出。
74ls00為四組2輸入端與非門（正邏輯），是基本邏輯電路，用來實現與非這一邏輯功能。
