ADTL084

購買收藏

低成本JFET輸入運算放大器

制造商：ADI/AD

中文數據手冊

產品信息

產品詳情

ADTL082和ADTL084均為JFET輸入放大器，性能居于業界領先水平，優于TL08x器件。ADTL082A和ADTL084A是TL08x A、I和Q級產品的改進版本。ADTL082J和ADTL084J是TL08x標準級和C級產品的工業級替代產品。

ADTL08x系列的噪聲、失調電壓、失調電壓溫度漂移和偏置電流均低于TL08x。此外，ADLT08x系列具有更高的共模抑制性能和壓擺率。

這些運算放大器適合許多應用，包括過程控制、工業和儀器儀表設備、有源濾波、數據轉換、緩沖以及功率控制和監測。

A級放大器提供無鉛封裝。標準級放大器提供有鉛與無鉛兩種封裝。

ADTL082A和ADTL084A的額定溫度范圍為?40°C至+125°C擴展工業溫度范圍。ADTL082J和ADTL084J的額定溫度范圍為0°C至70°C商用溫度范圍。

應用

通用放大

功率控制和監測

有源濾波器

工業/過程控制

數據采集

采樣保持電路

積分器

輸入緩沖

數據手冊, Rev. A, 4/07

優勢特點

優勢和特點

TL082/TL084 兼容

低輸入偏置電流：10 pA（最大值）

失調電壓:5.5 mV（最大值，ADTL082A/ADTL084A）9 mV（最大值，ADTL082J/ADTL084J）

±15 V電源供電

低噪聲：16 nV/√Hz

寬帶寬：5 MHz

壓擺率：20 V/μs

共模抑制比：80 dB（最小值）

總諧波失真：0.001%

電源電流：1.2 mA（典型值）

單位增益穩定

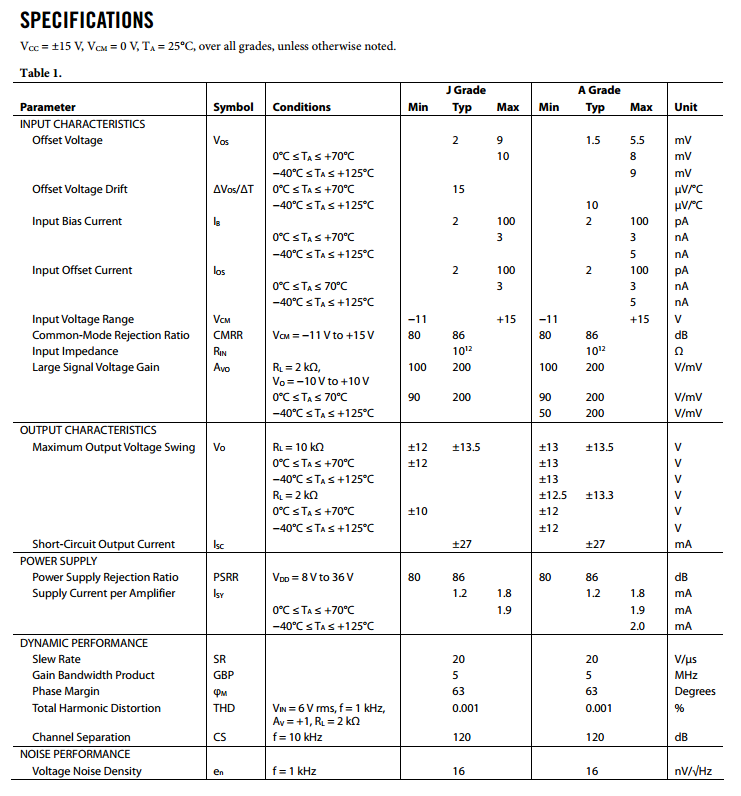

規格參數


電路圖、引腳圖和封裝圖

ADTL084 引腳圖
ADTL084 封裝圖
ADTL084 封裝圖
