CD4066是四雙向模擬開關，主要用作模擬或數字信號的多路傳輸。CD4066 的每個封裝內部有4 個獨立的模擬開關，每個模擬開關有輸入、輸出、控制三個端子，其中輸入端和輸出端可互換。當控制端加高電平時，開關導通；當控制端加低電平時開關截止。模擬開關導通時，導通電阻為幾十歐姆；模擬開關截止時，呈現很高的阻抗，可以看成為開路。模擬開關可傳輸數字信號和模擬信號，可傳輸?shù)哪M信號的上限頻率為40MHz。各開關間的串?dāng)_很小，典型值為－50dB。
CD4066的引出端排列與CC4016一致，但具有比較低的導通阻抗。另外，導通阻抗在整個輸入信號范圍內基本不變。CD4066由四個相互獨立的雙向開關組成，每個開關有一個控制信號，開關中的p和n器件在控制信號作用下同時開關。這種結構消除了開關晶體管閾值電壓隨輸入信號的變化，因此在整個工作信號范圍內導通阻抗比較低。與單通道開關相比，具有輸入信號峰值電壓范圍等于電源電壓以及在輸入信號范圍內導通阻抗比較穩定等優點。但若應用于采樣電路，仍推薦CD4016。
當模擬開關的電源電壓采用雙電源時，例如 =﹢5V， =﹣5V（均對地0V而言），則輸入電壓對稱于0V的正、負信號電壓（﹢5V～﹣5V）均能傳輸。這時要求控制信號C=“1”為+5V，C=“0”為-5V，否則只能傳輸正極性的信號電壓。
四組獨立開關，雙向傳輸。

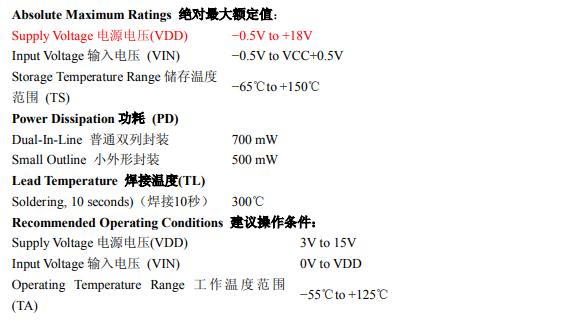

CD4066電路圖
CD4066 引腳圖
CD4066 封裝圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| CD4066BD3 | Samtec | ZW-05-10-S-S-510-160 | 立即購買 |
| CD4066BD/3 | Samtec | EW-08-11-S-S-510 | 立即購買 |
| CD4066AK3 | Bel | SS-51000-004 | 立即購買 |
| CD4066BK | TE Connectivity AMP Connectors | 立即購買 | |
| CD4066BM.. | TE Connectivity AMP Connectors | 立即購買 | |
| CD4066BEX | EDAC | 895 SERIES (.100" (2.54MM) CONTA | 立即購買 |
| 標題 | 類型 | 大小（KB） | 下載 |
|---|---|---|---|
| CD54HC4066,CD74HC4066,CD74HCT4 | RAR | 437 | 點擊下載 |
| CD4066 CMOS 四路雙向開關 | 547 | 點擊下載 | |
| CD4066BC四路雙向轉換開關 | 112 | 點擊下載 | |
| CD4066B,PDF(CMOS QUAD BILATERA | RAR | 686 | 點擊下載 |
| CD74HCT4066-Q1,PDF(Highe-Speed | RAR | 221 | 點擊下載 |
| CD4066BE_PDF_C5203 | 1180 | 點擊下載 | |
| CD4066中文資料 | RAR | 444 | 點擊下載 |
| CD4066.pdf | RAR | 122 | 點擊下載 |
CD4011/CD4066構成的十六聲音響發聲電路圖
CD4066引腳 The CD4066BC is a quad bilateral switch intended for thetransmission or multiplexing of
CD4066B構成的自鎖式 觸摸開關電路 中當觸摸開關S1被激活，R4被驅動為高電平，控制電壓變高，這會閂上開關。當S2被激活時，R4變低，控制電壓變低，這會停用開關。
用CD4066B的鎖定觸摸開關 當
CD4066的引腳功能如圖1 所示。每個封裝內部有4 個獨立的模擬開關,每個模擬開關有輸入、輸出、控制三個端子,
電路如圖所示。設輸入信號共分8路：U11~U18，需用兩片CD4066.控制信號由CD4017節拍發生器供給。CD4017的拍脈沖共有
HL4066－雙向模擬電子開關腳號 TV信號（V） AV信號（V） 正向電阻 反向電阻 引腳功能1 0 0 36 12 SW1輸入/出端2 3 0 32 11 SW1輸入/出端3 3 0 32 11 SW2輸入/出端4 3 4 21 11 SW2輸入/出
HL4066雙向模擬電子開關引腳功能資料
