制造商：ON
FAN3216 和 FAN3217 雙通道 2A 柵極驅動器設計為通過在短開關間隔內提供高峰值電流脈沖，驅動低端開關應用中的 N 溝道增強 MOSFET。都提供 TTL 輸入閾值。內部電路可使輸出保持低電平狀態，直到電源電壓進入工作范圍，從而提供欠壓鎖定功能。此外，此類驅動器在 A 和 B 通道之間提供了匹配的內部傳播延遲，適用于要求具有嚴格計時的雙柵極驅動應用，如同步整流器。這樣可并聯兩個驅動器，從而有效地使驅動單 MOSFET 的電流能力增加一倍。
FAN3216/17 驅動器內置用于最終輸出級的 MillerDriveH? 架構。這一雙極 MOSFET 組合可在 MOSFET 開/關過程的米勒平臺效應電場級期間提供高電流，以最大限度地減少開關損耗，同時提供軌到軌電壓擺幅和反向電流能力。
FAN3216 配有兩個反相驅動器，F(xiàn)AN3217 配有兩個同相驅動器。都提供標準 8 引腳 SOIC 封裝。
? 業界標準引腳排列
? 4.5 到 18V工作范圍
? 3 A 峰值灌電流/源電流 (VDD = 12 V)
? 2.4A 灌電流/1.6 A 源電流，VOUT = 6 V
? TTL 輸入閾值電平
? 雙獨立驅動器的兩個版本：
? 雙通道反向 (FAN3216)
? 雙通道同相 (FAN3217
) ? 無輸入時內部電阻關閉驅動器
? MillerDrive? 技術 For more features, see the data sheet
FAN3217T電路圖
FAN3217T電路圖
FAN3217T電路圖
FAN3217T 引腳圖
FAN3217T 引腳圖
FAN3217T 封裝圖
FAN3217T 封裝圖
FAN3217T 封裝圖
FAN3217T 封裝圖

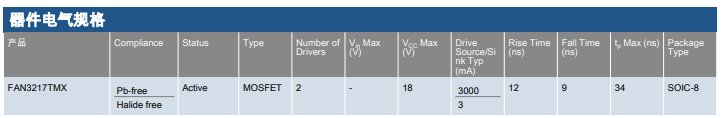

| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| FAN3217TMX | - | - | 立即購買 |
| 標題 | 類型 | 大?。↘B） | 下載 |
|---|---|---|---|
| SOIC8 | 80 | 點擊下載 | |
| Dual 2-A, High-Speed, Low-Side Gate Drivers | 1491 | 點擊下載 | |
| Design Guide for Selection of Bootstrap Components | 136 | 點擊下載 | |
| Application Review and Comparative Evaluation of Low-Side Gate Driver | 623 | 點擊下載 |
