CS5531/32/33/34是高集成度的ΔΣ模數轉換器，由于運用了電荷平衡技術 ， 其性能可以達到16 位（CS5531/33）和24位（CS5532/34）。該系列ADC非常適合測量稱重儀表、過程控制、科學和醫療等應用領域的單 /雙極性小信號。

　　為了適應這些應用，該系列ADC有2通道（CS5531/ 32）或4通道（CS5533/34）可供選擇，芯片內部有一個極低噪聲的斬波穩定儀表放大器（6nV/ Hz @ 0.1Hz ），其增益可選擇為1X、2X、4X、8X、16X、32X及64X。該系列ADCs 內部還有一個4階的ΔΣ 調制器，其后跟隨一個數字濾波器，它提供20種可供選擇的輸出字速率：6.25、7.5、12.5、 15、25、30、50、60、100、120、200、240、400、480、 800、960、1600、1920、3200及3840Sps（MCLK=4.9152MHz）。

　　為了方便與微處理器之間的通訊，ADCs內部還有一個與SPI和Microwire 兼容的三線串行接口，在串行時鐘口（SCLK）有一個施密特觸發器。

　　高動態范圍、可編程輸出字速率和靈活的電源配置選項等優點，使得該系列ADCs 成為用于稱重儀表和過程控制的理想產品。

特性：

• Chopper-stabilized PGIA (1x to 64x)

•


• 6 nV/√Hz at 0.1 Hz (No 1/f noise) at 64x

• 500 pA input current with gains >1

• Delta-Sigma A/D converter

•


• Linearity error: 0.0007% FS

• Noise-free resolution: up to 23 bits

• 2- or 4-channel differential mux

• Scalable input span via calibration

•


• ± 5 mV to differential ± 2.5 V

• Scalable VREF input: up to analog supply

• Simple 3-wire serial interface

•


• SPI? and Microwire? compatible

• Schmitt Trigger on serial clock (SCLK)

• Selectable word rates: 6.25 to 3,840 samples per second (SPS)

• Selectable 50 Hz or 60 Hz rejection

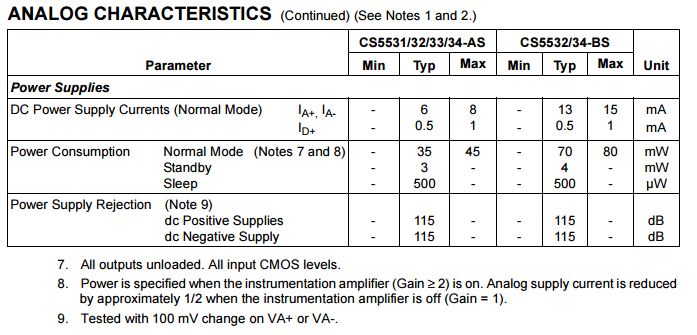

• Power supply configurations

•


• VA+ = +5 V; VA- = 0 V; VD+ = +3 V to +5 V

• VA+ = +2.5 V; VA- = -2.5 V; VD+ = +3 V to +5 V

• VA+ = +3 V; VA- = -3 V; VD+ = +3 V

• Package: 20/24-pin SSOP; lead-free assembly
