磁珠簡介

村田（muRata）磁珠屬于種EMI靜噪元件,也同屬于靜噪濾波器，學名叫片狀鐵氧體磁珠，功效等效于電阻和電感串聯在電路中，阻值和電感值都由電路中頻率變化而變化，在有高頻通過時，表現出阻性，從而發揮出過濾高頻的濾波器作用。

生產村田磁珠主要原料是鐵氧體，主要成分是鐵鎂合金或鐵鎳合金，外表成灰黑色。電路中的高頻信號在通過鐵氧體這種材料時會大量消耗高頻信號，正是因?yàn)殍F氧體的這種消耗高頻的特性，使得磁珠在電路中起著阻高頻通低頻的作用。

磁珠命名規則

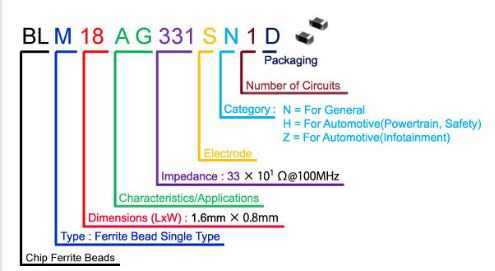

以型號BLM18AG331SN1D為例

BL：表示片狀鐵氧體磁珠

M:表示多層型,還有一種是A型表示排列型

18：代表尺寸，村田磁珠尺寸有以下幾幾種：

代號            尺寸（長*寬）          EIA代碼

03              0.6*0.3mm               0201

15              1.0*0.5mm               0402

18              1.6*0.8mm               0603

2A              2.0*1.0mm               0804

21              2.0*1.25mm              0805

31              3.2*1.6mm               1206

41              4.5*1.6mm               1806

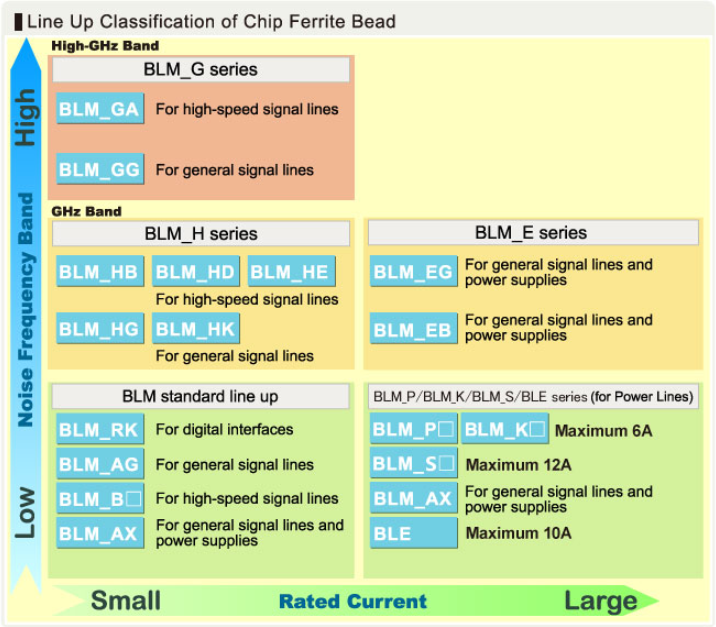

AG：特性和應用，其中這個還有其他幾種特性，分別有表示以下幾種：

1、AF、AG、AJ、AH、TG 是一般電路用；

2、BA、BB、BC、BD、BE 是高速信號線用；

PD、PF、PG 是電源用；RK  是數字接口用；HG  是GHz頻帶一般電路用；EG  是GHz頻帶一般電路用（低直流電阻值）；HB、HD、HE  是GHz頻帶高速信號線用；HK  是GHz頻帶數字接口用；GG 是高GHz頻帶一般電路用；GA  是高GHz頻帶高速信號線用。

331：代表磁珠的電阻值：由三位數字表示，單位是歐姆，第一位和第二位數字是有效數字，第三位數字表示跟在前兩位數字后的零的個數。331=33后面1個零（330歐）

S：代表特性，如S表示鍍鋅

N：表示標準型

1：電路數目：1——1個電路，4——4個電路

D：代表包裝，與電容,電感包裝規格相同.

磁珠特性參數

（1）直流電阻DCResistance(mohm)：直流電流通過此磁珠時，此磁珠所呈現的電阻值。

（2）額定電流RatedCurrent(mA)：表示磁珠正常工作時的最大允許電流。

（3）阻抗[Z]@100MHz(ohm)：這里所指的是交流阻抗。

（4）阻抗-頻率特性：描述阻抗值隨頻率變化的曲線。

（5）電阻-頻率特性：描述電阻值隨頻率變化的曲線。

（6）感抗-頻率特性：描述感抗隨頻率變化的曲線。

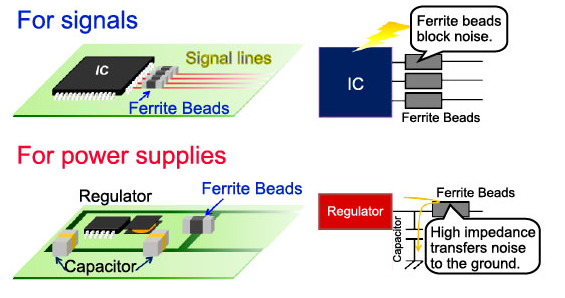

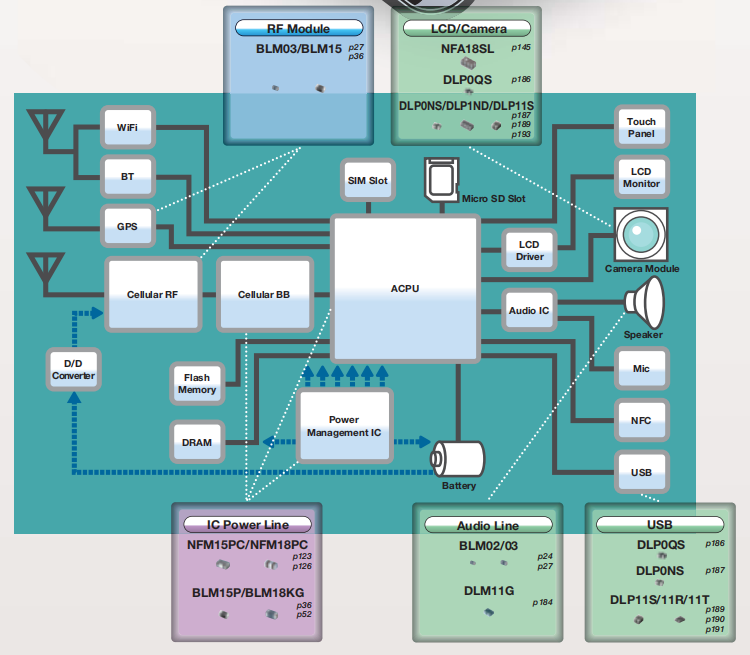

磁珠用法

應用案例

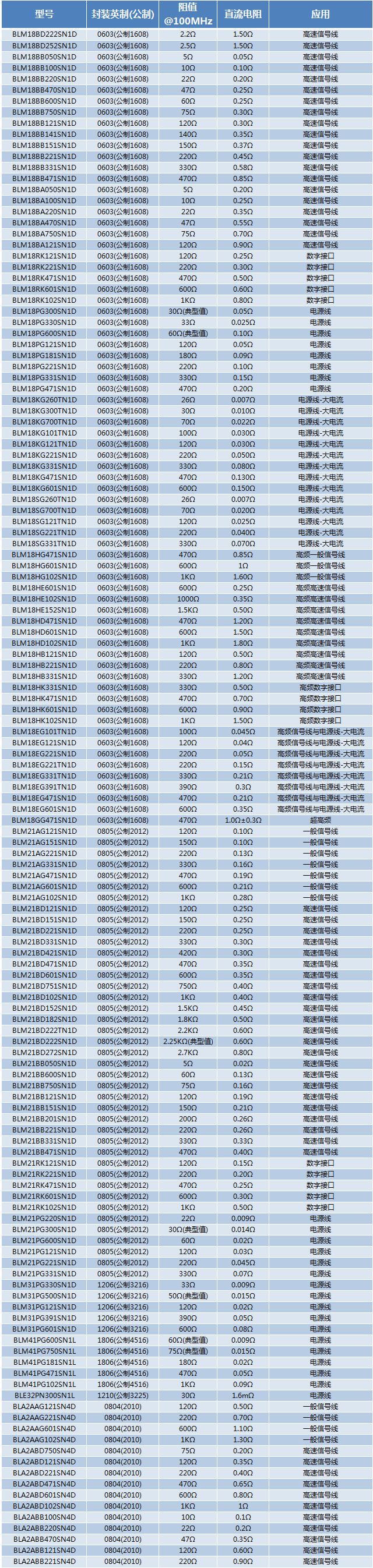

華強芯城新到一批村田(muRata）BL系列磁珠 ，相應的型號、封裝、阻值、直流電阻、應用如下：

村田（muRata）磁珠BL系列產品詳情>>點擊查看
