光子晶體具有特殊的周期性結構，能夠調控光的傳播和發射，又被稱為“光學半導體”，被認為是未來光子工業的材料基礎，其研究和應用受到廣泛關注。如何實現光子晶體的圖案化，是實現其在光學器件領域應用的關鍵之一。

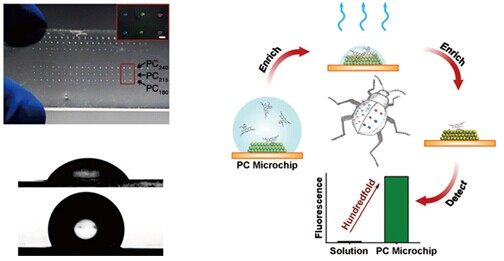

圖1 打印制備的具有親/疏水圖案的光子晶體陣列芯片及其工作原理示意圖

在國家自然科學基金委、科技部、北京市和中國科學院的支持下，中國科學院化學研究所綠色印刷院重點實驗室和有機固體院重點實驗室的科研人員針對光子晶體的制備、圖案化和應用開展了系統的研究（Acc. Chem. Res.2011, 44, 405-415）。

他們通過結構設計，制備了具有硬核—軟殼結構的乳膠粒子，組裝成了具有緊密堆積結構的高強度光子晶體，并將其應用于高靈敏檢測（Angew. Chem. Int. Ed. 2008, 47, 7258-7262; Biosens. Bioelectron. 2011, 26, 2165-2170 ）、光信息存儲（Adv. Mater. 2010, 22, 1237-1241）、界面浸潤性調控（Adv. Funct. Mater. 2011, 21, 4436-4441）等方面，并通過調制界面性質，制備了高質量超窄帶隙的光子晶體（J. Am. Chem. Soc. 2012, 134, 17053-17058; NPG Asia Mater. 2012, 4, e21），進一步發展了利用噴墨打印技術制備圖案化光子晶體及其器件的方法（J. Mater. Chem. 2009, 19, 5499-5502; Lab Chip 2012, 12, 3089-3095; J. Mater. Chem. 2012, 22, 21405-21411; J. Mater. Chem. C 2013, 1, 6048-6058; Adv. Opt. Mater.2014, 2, 34-38）。

在以上研究的基礎上，他們受到沙漠甲蟲（Stenocara beetle）背部具有收集霧滴能力的親/疏水圖案的啟發，將光子晶體熒光增強特性與表面浸潤性差異相結合，利用噴墨打印技術在疏水性基底上打印制備了親水性光子晶體陣列（圖1），制備了一種具有親/疏水圖案的光子晶體陣列芯片。
