恒流源差動放大電路a

?(2)具有恒流源的差動放大器

??? 在帶有發射極電阻器＆的差動放大器中，凡越大，則一Ua也要隨之增大，這是不合適的。為了使凡

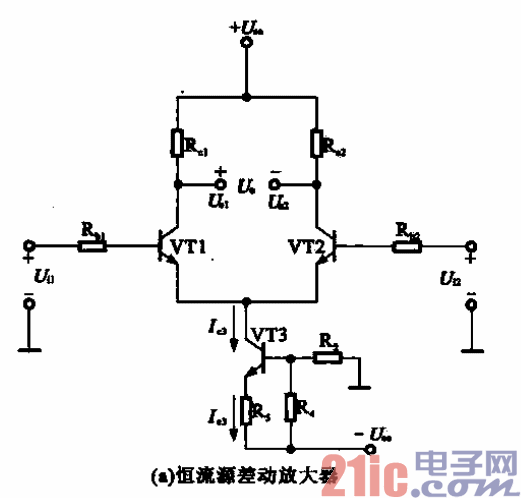

增大時，? Ucc能低些，可用三極管代替＆，這種電路稱為晶體管恒流源差動放大器，如圖所示。

??? 圖中，氏、＆起了分壓作用，為VT3的基極提供偏置電壓，使其工作在放大狀態。其工作原理：當

電位升高時，厶，厶升高，＆兩端的電壓I*3Re也要增加，但鞏保持不變，迫使U。減小，從而使島減小，

引起厶減小，抑制了如的上升，保持上3的不變，這就是晶體管VT3的恒流源作用。厶不變，則抑制厶、

如也不能增加，從而有效地抑制零點漂移。
