該800Hz的振蕩級為變壓器耦合的LC振蕩電路，此種電路比較簡單，頻率穩定。緩沖放大器采用調整放大器以減小失真，可用電位器調節輸出電平。

1．技術指標

(1)工作頻率：800Hz；

(2)頻率穩定度：≤士20Hz；

(3)輸出電平：0dB／600Ω。

2．工作原理

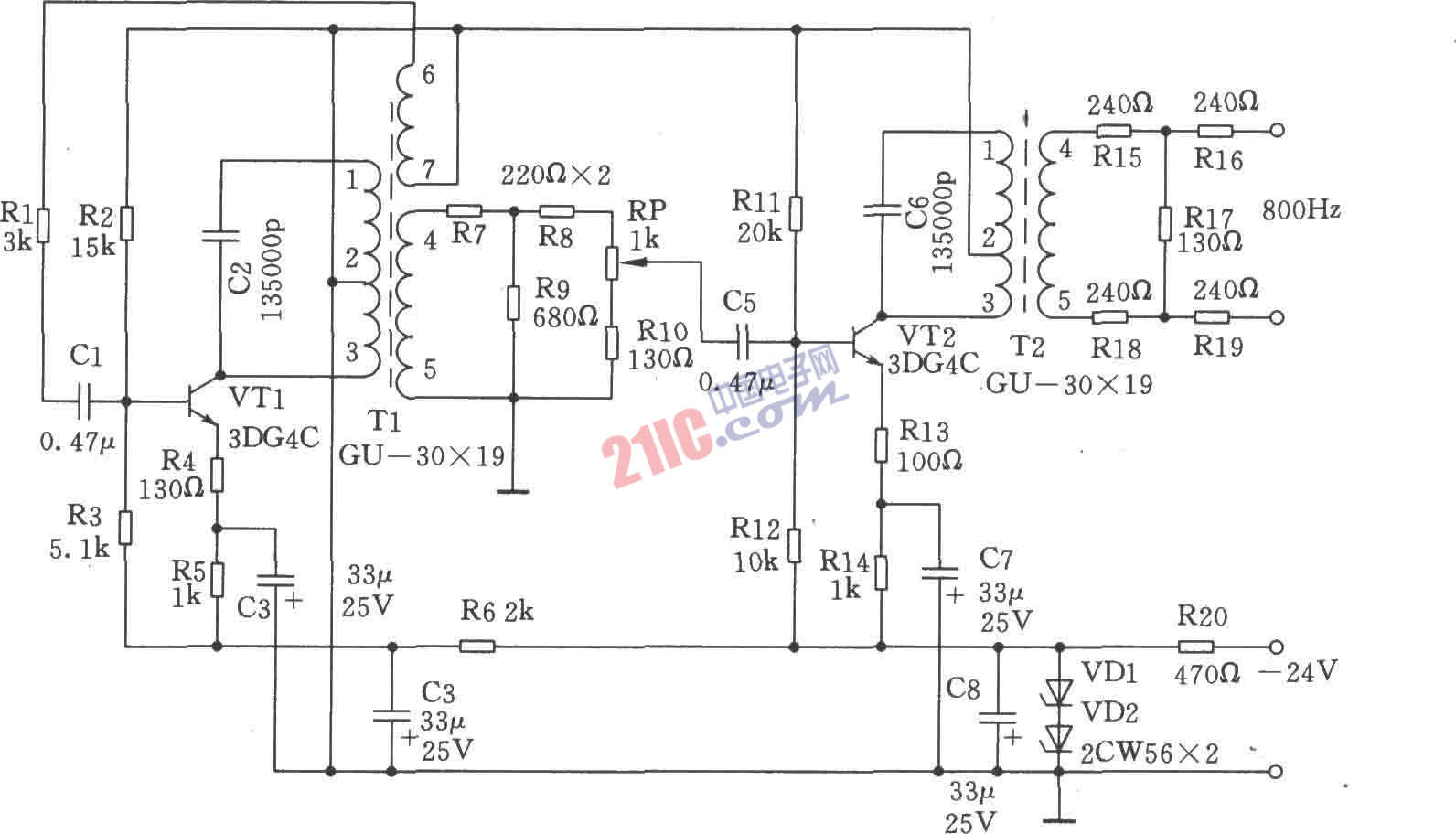

電路如圖所示。800Hz信號發生器由LC振蕩級和緩沖放大級組成。振蕩級：調諧變壓器Tl既作為LC振蕩槽路又作為輸出變量器，C2為調諧電容器。振蕩槽路的電感為正溫度系數，而聚苯乙烯電容器為負溫度系數，故溫度系數得到補償，以提高頻率穩定度。Rl、C1為正反饋電路，R2、R3為VTl的偏置電阻，R4、R5為發射極電阻，C3為R5的旁路電容，R6、C4為級間電源去耦電路，R7、R8、R9組成緩沖衰耗器；緩沖放大級：C5為耦合電容，R11、Rl2為VT2的偏置電阻，Rl3、Rl4為VT2發射極電阻，C7為Rl4的旁路電容器，C6、T2組成調諧輸出電路，以減小失真，電位器RP用來調節輸出電平。緩沖放大器輸出端接有Rl5～Rl9的600Ω衰耗器，提供0dB輸出電平。VDl、VD2、R20、C8構成穩壓電路。

?

?
