同步RS觸發器的電路結構及其符號

同步RS觸發器的電路結構及其符號
提問者：hu_wflllllllg21 地點：- 瀏覽次數：13342 提問時間：05-14 02:44
我有更好的答案
提 交
1條回答
lishide 05-19 09:50



前述的非同步RS觸發器不能與系統中的時鐘信號同步，同步RS觸發器是附加了同步功能，可以

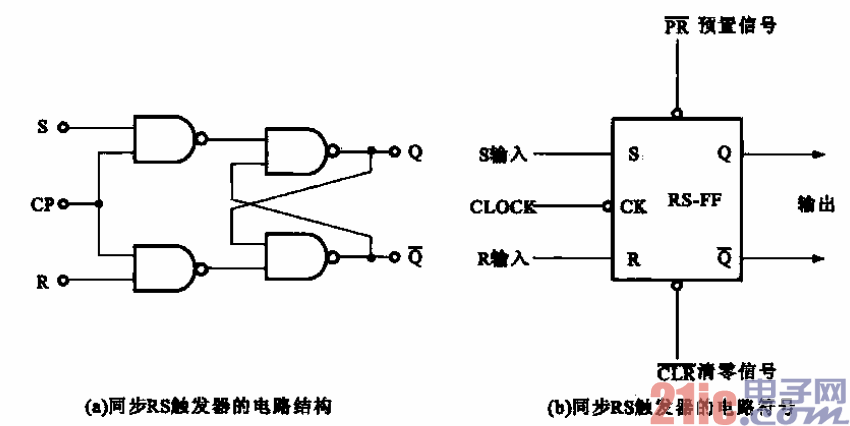

與時鐘信號同步工作。圖 (a)所示是同步RS觸發器的電路結構，它將兩個輸入端用了兩個與非門，

并增加了一個時鐘脈沖輸入端(CP)，其電路符號如圖所示
