(2)熒光燈電子鎮流器電路之二

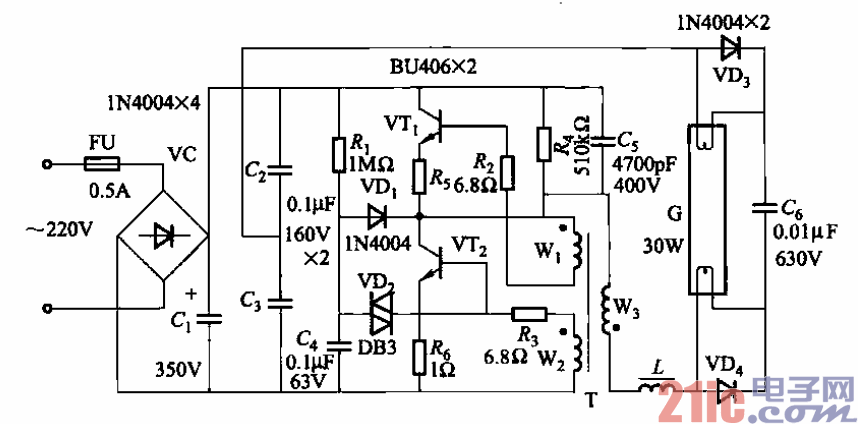

??? DZJ系列電子鎮流器有13W、15W、20W、30W、40W等。其電路如圖2-12所示，圖

中所標數值為30W電子鎮流器元件參數。

??? 該電路由整流濾波電路(VC、Cl)、高頻振蕩開關電路(Ri、C4、VDz、VTi、VT2

及T)和輸出負載諧振電路(L、C6)等部分組成，C5為抗干擾電容。

??? 圖2-12中，電容C2起隔直作用；二極管VDa、VD4起電壓峰值阻尼作用，以防止燈

管早期端頭發黑；諧振電路的頻率主要由電感L和電容C6決定，振蕩頻率為30～60kHz。

C5和W3對頻率也有一定影響。

??? 高反壓開關VTi和VTz要配對，并要求BVCe。>400V，BVcb。>500v，而擊穿特性曲

線應是硬擊穿的；p>7（測試條件：基極電流為0.2A）；管子的飽和壓降BV。。?！?.5V。

?
