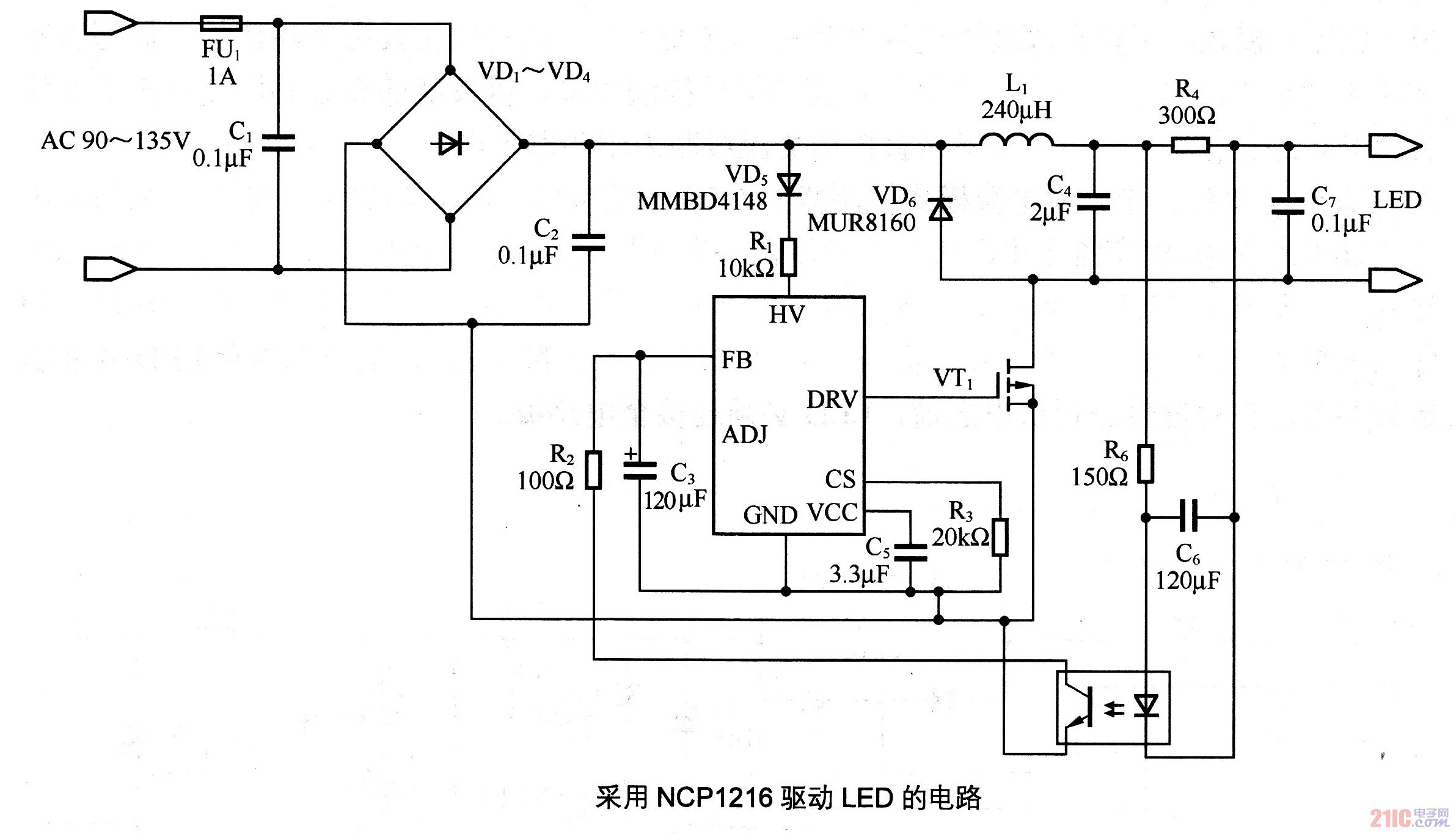

采用NCP1216控制芯片外配一個功率MOSFET、一只電感以及少數外接無源器件，可在一個單功率級電路上實現一個簡單的高能效、恒流變換器，由于輸出通常不需濾除100／120Hz主電源的頻率成分，因此，不需在電路中使用大型電解電容。這不僅可以縮小電路尺寸，還能提高整體電源的可靠性。

該電路是非隔離變換器電路的最基本實現方式。在這個90～135V交流輸入的特定電路中，由并行電流檢測電阻R4、積分電路R6和C6以及光電耦合器所組成的簡單反饋網絡可以讓這個電路以恒流輸出模式工作。通常在非隔離式設計中并不需要光電耦合器，但在這里用它來對LED串頂端的電流檢測信號進行移位處理。這個電路的特殊實現方式使得它能夠提供高功率因數和恒流輸出，降壓輸入電容C2必須對輸入橋式整流電路上所出現的120Hz全波整流波形形成高阻抗，否則功率因數就會如電容式輸入濾波器一樣出現大幅劣化情況。這個電容的典型值為0．1～0．47uF，主要依電路的目標輸出功率而定。L1的電感值要足夠低，以便讓降壓式變換器可以在非連續導電模式下工作，這對電路的高功率因數相當重要。在非連續導電模式中，C4的容量也可以相當小，為1～5uF，原因是它只需用來濾除電流波形中的高頻開關成分，C4應該采用低ESR的聚丙烯薄膜電容。
