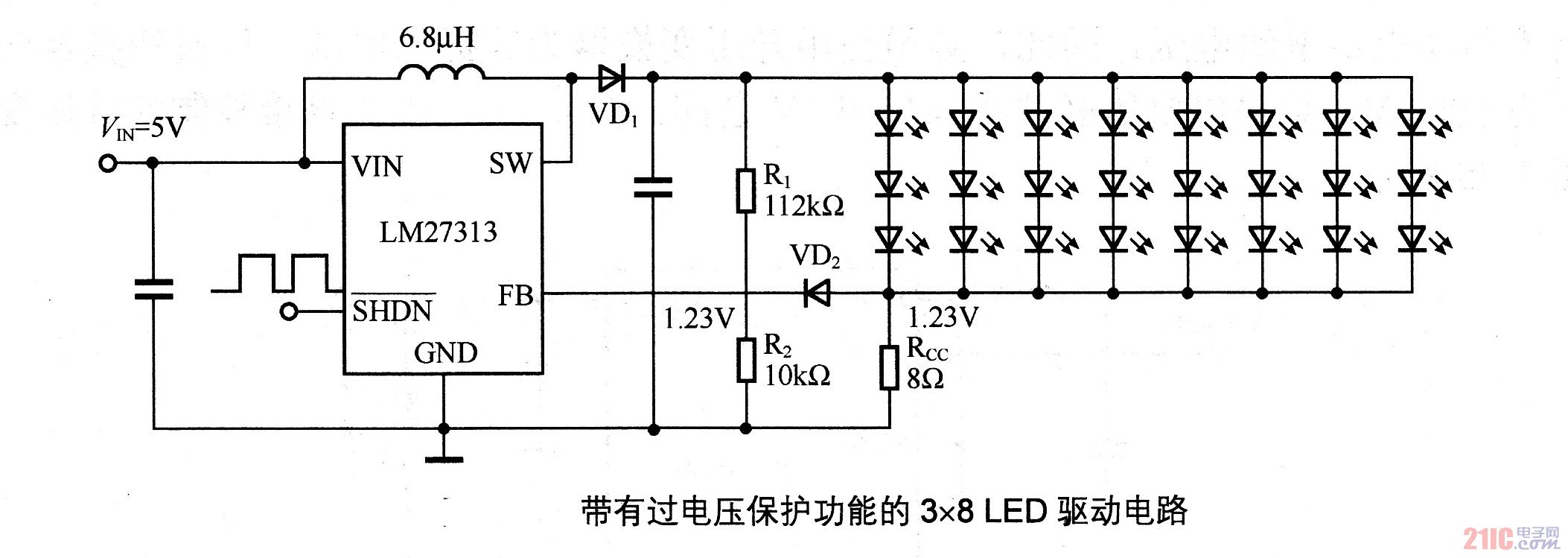

帶有過電壓保護功能的3×8LED驅動電路

帶有過電壓保護功能的3×8LED驅動電路
提問者：nvywerww 地點：- 瀏覽次數：7710 提問時間：06-11 01:35
我有更好的答案
提 交
1條回答
gungmng 06-14 02:58

　電阻器R1和R2通過向誤差放大器引腳FB反饋輸出電壓，確保恒定輸出電壓不會無限上升。所增加的電路能夠保護器件不被過高的輸出電壓所損壞。VD2的作用是避免煬和Rcc在未連接LED模塊時形成并聯，并防止輸出過壓，因?yàn)镽1的阻值相對于R2和Rcc并聯值要大得多。
