SAA1064串行I2C總線LED顯示驅動集成電路靜態驅動接口電路圖

SAA1064串行I2C總線LED顯示驅動集成電路靜態驅動接口電路圖
提問者：luciferlemon 地點：- 瀏覽次數：11228 提問時間：04-09 04:59
我有更好的答案
提 交
1條回答
nvyywew2 04-15 01:53

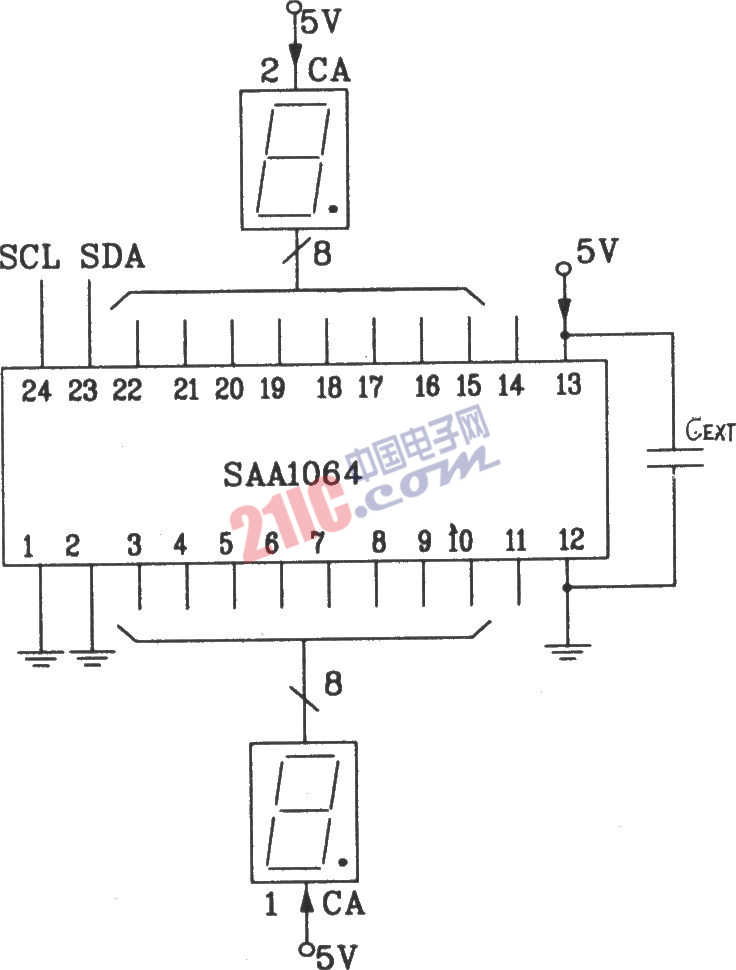

SAA1064串行I2C總線LED顯示驅動集成電路靜態驅動接口電路

在靜態工作方式下，LED不須加外部驅動而直接用兩個8位輸出口驅動。由于靜態驅動不須時釧來切換掃描電路，所以圖中外接電容端CEXT直接接地或接Vcc。Vcc與VEE端加去耦電容，一般取值為0.01μF。

?

SAA1064串行I2C總線LED顯示驅動集成電路靜態驅動接口電路圖

?
