電源電路通信電路

監控與整流模塊的通信電路圖

監控與整流模塊的通信電路圖
提問者：liuanzhong 地點：- 瀏覽次數：5068 提問時間：01-12 03:22
我有更好的答案
提 交
1條回答
zhong211 01-21 22:42

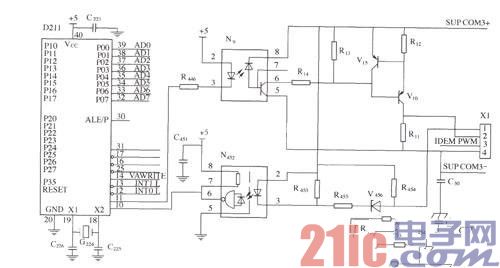

監控模塊與整流模塊的通信電路如圖所示。光耦N9和N452在微處理器D211和整流模塊之間提供了隔離，N9隔離發送緩沖器V15和V10，發送緩沖器V15和V10設計為可提供100個整流模塊的通信的驅動能力，N452是一個高增益的光耦緩沖器，用于接收整流模塊發送過來的信號。


監控模塊與整流模塊的通信電路
