該電路工作電壓9V，消耗電流僅5mA，可在家150～180kHz范圍內調整頻率，帶寬約為了20kHz，以確保只有寬于70us的脈沖才能通過和被放大。

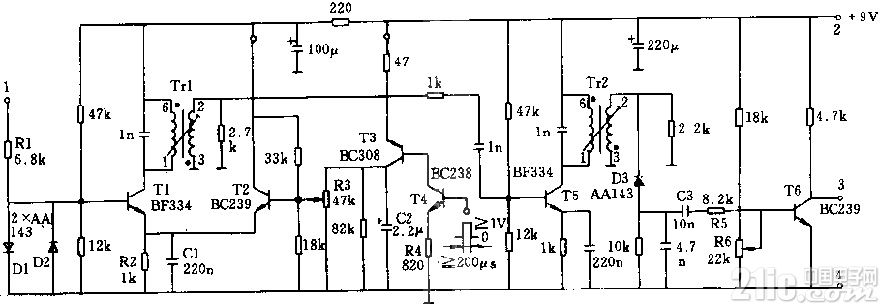

接收器輸入端子直接接傳感器，從而也即與振蕩器相連。在出現超聲波脈沖時，在T1基極上的信號電壓由二極管D1、D2限制到較低的數值。晶體管T1和T5 構成兩級高頻放大，而后經D3整流，控制作為閾值開關的輸出晶體管T6，其閾值由R6調整。晶體管T2、T3、T4為附加級，用于控制第一個高頻級。

變壓器繞組數據：端6～1間：200匝，0.03mm銅漆包線;端3～2間：95匝，0.03mm銅漆包線。
