長延時恒流充電電路

長延時恒流充電電路
提問者：hanyan533 地點：- 瀏覽次數：1999 提問時間：02-23 08:28
我有更好的答案
提 交
1條回答
四哥201311 03-01 06:56



長延時恒流充電電路

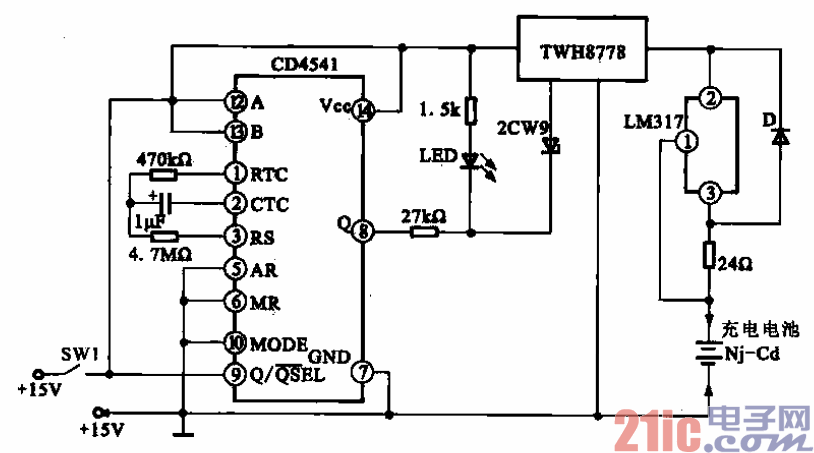

所示為一種采用CD4541構成長延時恒流充電的電路，適合于對Ni-Cd電池充電。當電源

接通后，CD4541@腳輸出高電平使電子開關TWH8778導通，由LM317構成的恒流源對電池充電。經

過十幾個小時后，CD4541輸出變?yōu)榈碗娖剑甌WH8778切斷電源，充電結束。
