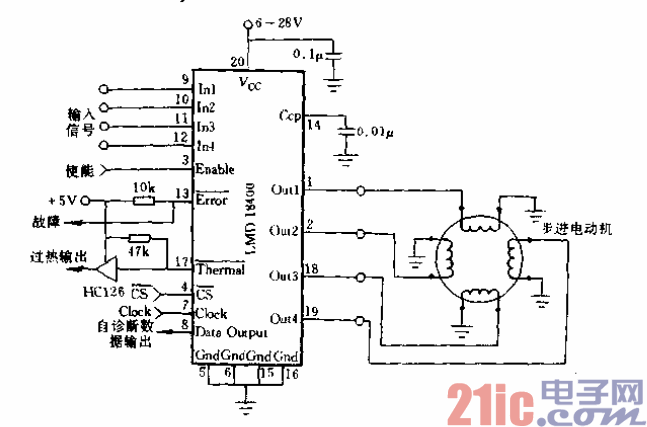

DMOS功率開關ON狀態電阻有正溫度系數，四個開關可以

任意并聯，以增大負載電流，因此用單片LMD18400可驅動一臺、

兩臺、四臺小型直流電動機。從輸入端輸入PWM控制信號可實

現電動機的調速控制，見圖11-12和圖11-13。

? LM1951是高速f達50kHz)高側智能開關。它可提供下列故

障保護并有故障指示輸出：輸出端對地短路或?qū)φ龢O電源短路、負

哉開路、過電流、過電壓，超溫。它適用于阻性和感性負載驅動，

輸出有30V鉗位，使感性負載快速放電，輸入控制端對TTL/

(’MOS兼容，有ESD(防靜電)保護。
