簡單的三相無刷步進電動機驅動電路

簡單的三相無刷步進電動機驅動電路
提問者：瑾年Invader 地點：- 瀏覽次數：5504 提問時間：03-30 10:57
我有更好的答案
提 交
1條回答
shikg1245 04-05 13:38

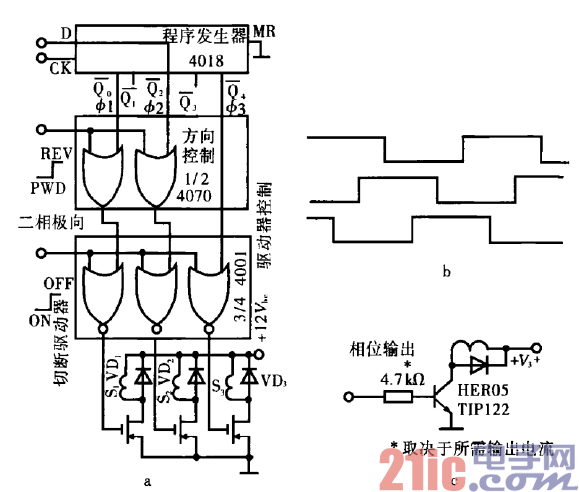

電路工作原理：4018型N除法計數器產生三相驅動波形，如

圖b所示。Q3的反饋使前三個約翰遜計數器產生六步程序，

通過Q4與Q5之后加速。Q1、Q3和Q5的每個波形每周有6個時

鐘脈沖，相位滯后1200。圖a中S1、S2、S3表示電動機定

子，P1、P2、P3為高速二極管HER05( 600 V、1 A)，MOSFET

選用IR110，CMOS電源為5Vmax
