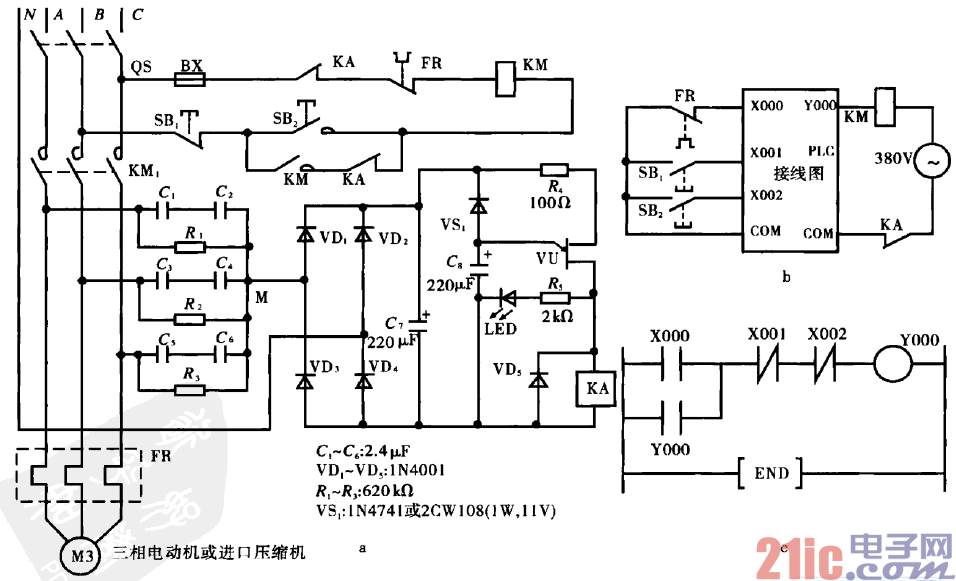

電路工作原理：該電動機缺相自動延時保護器電路(圖1-

16a)由電容器C．~c8、二極管VD，、電阻Rl—Rs、穩壓二極管

vs．、發光二極管LED、單結晶體管vu和繼電器KA組成。合上

刀開關Qs，按下啟動按鈕SB2，則通過L2、厶相以及繼電器KA、

熱繼電器FR、SB．的常閉觸點和交流接觸器KM線圈構成回路得

電動作。當串聯在主電路中的三個主觸點閉合時，接通三相電源

使電動機轉動，松開SBz，它將在彈簧彈力下恢復到斷開位置。

當與SB2并聯的交流接觸器輔助觸點和主觸點同時閉合時，KM

線圈仍然通電，并自鎖。當要停機時再按一下SB．，該動斷觸點

一斷開，接觸器輔助觸點和主觸點全部斷開，電動機切斷供電電

源而停止運轉。
