晶閘管控制的交流穩壓電源具有結構簡單、無級自動調壓、調壓范圍寬、穩定度高、空

載損耗小、電源變壓器功率小等優點。缺點是輸出電壓不是正弦波電壓，諧波分量多。

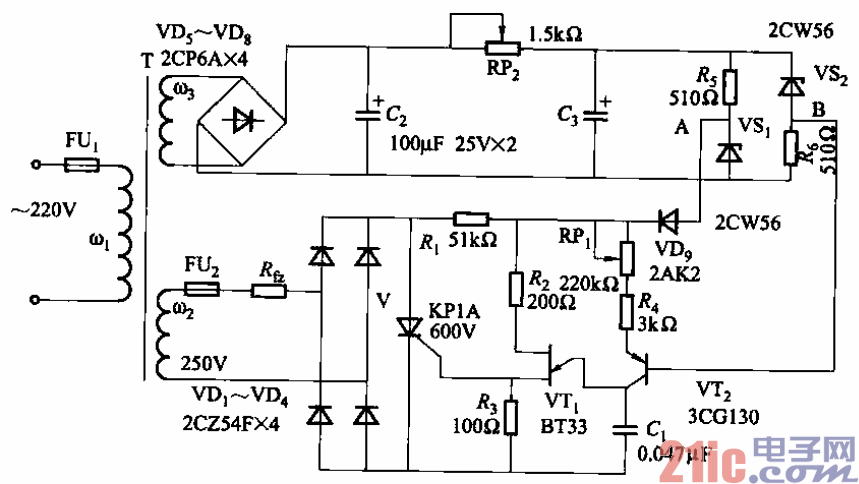

? 電路如圖所示。該穩壓器在電源電壓為190～250V范圍變化時，輸出電壓能維持

臣220V左右。?

??? 調試要求：接上負載Rh，當輸入電壓U-為220V時（可借助一臺凋壓器調節），調節

電位器RPz，使A、B兩點電壓UAB一3.5V，再調節RPl，使負載上的電壓為220V，再將

Ul電壓升高到250V，看負載上的電壓是否為220V。如果偏高或偏低，適當調節一下RPi

即可。
