雖然TDA7293已不在風光，但其實優秀的實力，還是不得不為大家介紹一下，對發燒友來說也許是一種回顧。

TDA7293是ST（SGS－THOMSON）公司出品的一款大功率高電壓DMOS高保真功放IC，額定輸出功率為100W。最大工作電壓為120V。其主要參數如下

參數 最小值 典型值 最大值 單位

電源電壓（雙電源） ±12 ±50 ±60 V

輸出功率 Vs＝±45V R=8Ω 140 ｗ

開環電壓增蓋 80 ｄB

轉換速率 15 ｖ／μS

輸出電流 6.5 A

輸入阻抗 100 120 150 KΩ

TDA7293內部結構分為三級：差分輸入級由雙極型晶體管組成，推動級和功率輸出級采用場效應管，這種結構可以綜合雙極型晶體管低噪音和功率場效應管在線性、溫度系數、音色上的優勢。音色優美，兼顧了雙極信號處理電路和MOS功率管的優點，具有低失真、低噪音、高耐壓以及開關機靜音、過熱保護、短路保護等優點。

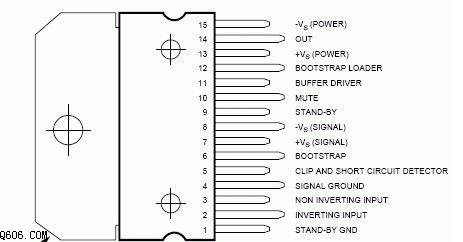

TDA7293是15腳封裝。TDA7293各腳的作用如下：1腳是待機地；2腳是反相輸人端；3腳是正相輸人端；4腳是地；5腳是短路電流檢測端，通常作為懸空；6腳是自舉端；7腳是正電源輸入端（信號處理部分）；8腳是負電源輸入端（信號處理部分）；9腳是待機端；10腳是靜音端；11是緩沖驅動輸出端（橋接時使用）；12腳是反饋輸人端；13腳是正電源輸人端（功率輸出級部分）；14腳是功率輸出端；15腳是負電源輸入端（功率輸出級部分）。

TDA7293的9腳為靜音為控制端，當該腳低于2.5V時，TDA7293執行靜音操作，輸出端無信號輸出；10腳為待機模式控制端，當該腳低于2.4V時，TDA7293工作在待機模式，內部電路停止工作。

VD1、VT1、VT2構成輸出中點直流電位檢測電路，當TDA7293工作異?；蛘咭馔鈸p壞而導致輸出中點直流電位超過2V時，VT1導通VT2截止，繼電器K失電，常開觸點斷開，將揚聲器與功放輸出端之間的連接斷開，可以有效地保護昂貴的揚聲器系統不致于損壞。電容C11一方面可以防止因信號動態較大時輸出點電位瞬時上升而導致保護電路誤動作，另一方面因其容量較大，又作為開機延時電容，避免開機時因輸出點電位不為零而對揚聲器產生沖擊。

R4、R5、R6、C3、C4。VD1構成開關機靜噪電路，使TDA7293在開機時，自動執行靜音，以消除當剛開機時的大電流對揚聲器的沖擊，其工作原理與TDA7294相似。

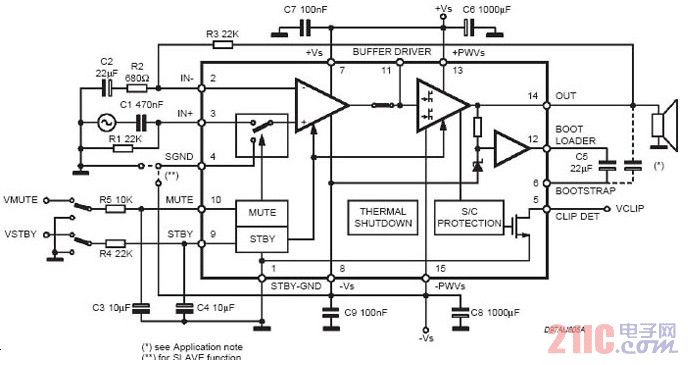

圖1 TDA7293內部電路圖

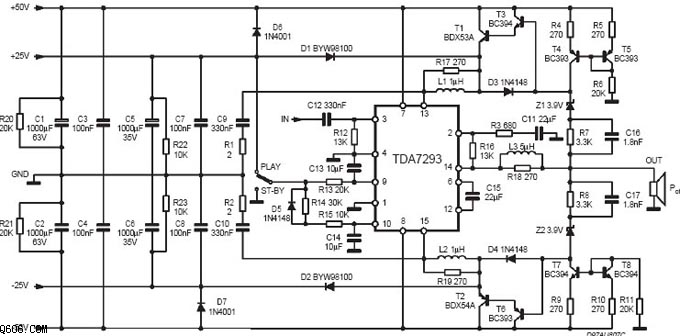

圖2 TDA7293 雙套電源功放電路圖

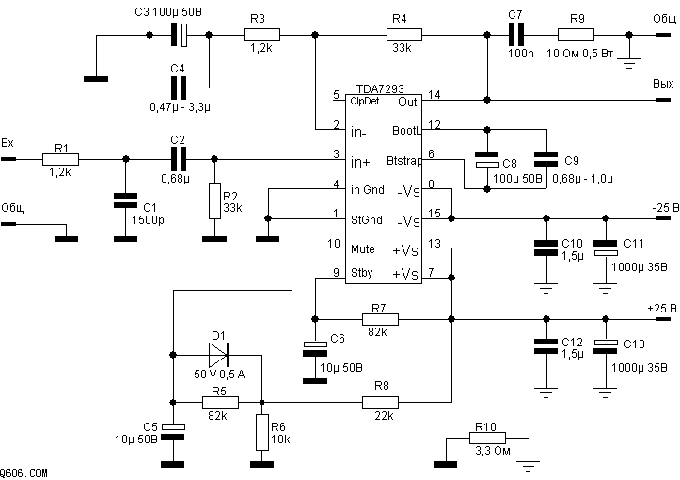

圖3 TDA7293典型功放電路圖
