檢測電路功率放大電路互補功率放大電路

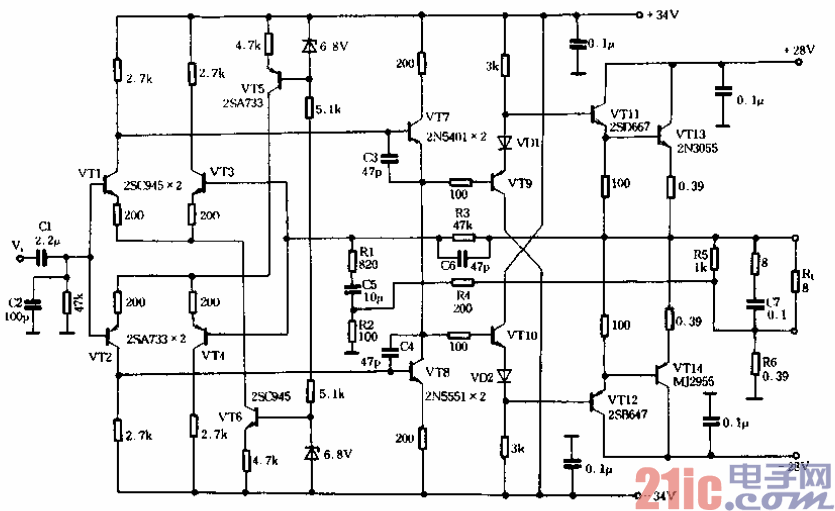

互補差動全對稱功率放大器01

互補差動全對稱功率放大器01
提問者：cmxzlmw 地點：- 瀏覽次數：12134 提問時間：04-26 14:12
我有更好的答案
提 交
1條回答
puzhang549 04-26 22:58



白輸入級采用互補差動電路，一方面它可充分發揮差動電路共模抑

制比高的優勢，同時互補推挽的運用，可減少非線性失真，增大動態范圍。4只差動管射極分

別接人負反饋電阻，既可減小本級失真。晶體管VT5, VT6是作恒流用的亭VT7. VT8組成

推動級，射極電阻同樣起著穩定增益、改善線性的作用6電容C3.C4可防止高頻自

激。
