TWH9205組成的光電耦合型過零控制插座電路圖

TWH9205組成的光電耦合型過零控制插座電路圖
提問者：cmxzlmw 地點：- 瀏覽次數：1392 提問時間：05-30 06:28
我有更好的答案
提 交
1條回答
denxinan 06-05 05:57

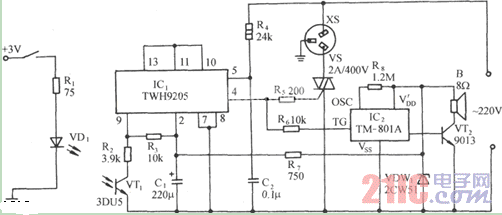

如圖所示電路，包括過零驅動開關、光電耦合型輸入電路、可控硅控制電路和音響發聲電路等。圖中的光電三極管開關電路接在TWH9205的差動開關放大器的反相輸入端(9腳)，當該端的電壓低于正相輸入端的鉗位電壓時，即當光電管3DU5受光照射時，TWH9205在交流過零時才輸出高電平，驅動可控硅VS并導通，插座XS得電，與XS連結的電氣設備投入運行。VS可根據電氣負載的功率大小，選用1～500A的雙向可控硅。
