EDA代表了當今電子設計技術的最新發展方向，它的基本特征是：設計人員按照“自頂向下”的設計方法，對整個系統進行方案設計和功能劃分，系統的關鍵電路用一片或幾片專用集成電路（ASIC）實現，然后采用硬件描述語言（HDL）完成系統行為級設計，最后通過綜合器和適配器生成最終的目標器件，這樣的設計方法被稱為高層次的電子設計方法。下面介紹與EDA基本特征有關的幾個概念。

　　1．“自頂向下”的設計方法10年前，電子設計的基本思路還是選用標準集成電路“自底向上”地構造出一個新的系統，這樣的設計方法就如同一磚一瓦建造金字塔，不僅效率低、成本高而且容易出錯。

　　高層次設計是一種“自頂向下”的全新設計方法，這種設計方法首先從系統設計入手，在頂層進行功能方框圖的劃分和結構設計。在方框圖一級進行仿真、糾錯，并用硬件描述語言對高層次的系統行為進行描述，在系統一級進行驗證。然后，用綜合優化工具生成具體門電路的網絡表，其對應的物理實現級可以是印刷電路板或?qū)Ｓ眉呻娐?。由于設計的主要仿真和調試過程是在高層次上完成的，這既有利于早期發現結構設計上的錯誤，避免設計工作的浪費，又減少了邏輯功能仿真的工作量，提高了設計的一次成功率。

　　2．ASIC設計現代電子產品的復雜度日益提高，一個電子系統可能由數萬個中小規模集成電路構成，這就帶來了體積大、功耗大、可靠性差的問題。解決這一問題的有效方法就是采用ASIC芯片進行設計。ASIC按照設計方法的不同可分為全定制ASIC、半定制ASIC和可編程ASIC（也稱為可編程邏輯器件）。

　　設計全定制ASIC芯片時，設計師要定義芯片上所有晶體管的幾何圖形和工藝規則，最后將設計結果交由IC廠家去進行掩模制造，做出產品。這種設計方法的優點是芯片可以獲得最優的性能，即面積利用率高、速度快、功耗低，而缺點是開發周期長，費用高，只適合大批量產品開發。

　　半定制ASIC芯片的版圖設計方法分為門陣列設計法和標準單元設計法，這兩種方法都是約束性的設計方法，其主要目的就是簡化設計，以犧牲芯片性能為代價來縮短開發時間。

　　可編程邏輯芯片與上述掩模ASIC的不同之處在于：設計人員完成版圖設計后，在實驗室內就可以燒制出自己的芯片,無須IC廠家的參與，大大縮短了開發周期。

　　可編程邏輯器件自70年代以來，經歷了PAL、GAL、CPLD、FPGA幾個發展階段，其中CPLD/FPGA屬高密度可編程邏輯器件，目前集成度已高達200萬門/片，它將掩模ASIC集成度高的優點和可編程邏輯器件設計生產方便的特點結合在一起，特別適合于樣品研制或小批量產品開發，使產品能以最快的速度上市，而當市場擴大時，它可以很容易地轉由掩模ASIC實現，因此開發風險也大為降低。

　　上述ASIC芯片，尤其是CPLD/FPGA器件，已成為現代高層次電子設計方法的實現載體。

　　3.硬件描述語言硬件描述語言（HDL）是一種用于設計硬件電子系統的計算機語言，它用軟件編程的方式來描述電子系統的邏輯功能、電路結構和連接形式，與傳統的門級描述方式相比，它更適合大規模系統的設計。例如一個32位的加法器，利用圖形輸入軟件需要輸入500至1000個門，而利用VHDL語言只需要書寫一行“A=B＋C”即可。而且VHDL語言可讀性強，易于修改和發現錯誤。早期的硬件描述語言，如ABEL、HDL、AHDL，由不同的EDA廠商開發，互不兼容，而且不支持多層次設計，層次間翻譯工作要由人工完成。為了克服以上不足，1985年美國國防部正式推出了高速集成電路硬件描述語言VHDL，1987年IEEE采納VHDL為硬件描述語言標準（IEEESTD－1076）。

　　VHDL是一種全方位的硬件描述語言，包括系統行為級、寄存器傳輸級和邏輯門級多個設計層次,支持結構、數據流和行為三種描述形式的混合描述，因此VHDL幾乎覆蓋了以往各種硬件描述語言的功能，整個自頂向下或自底向上的電路設計過程都可以用VHDL來完成。VHDL還具有以下優點：(1)VHDL的寬范圍描述能力使它成為高層次設計的核心，將設計人員的工作重心提高到了系統功能的實現與調試，而花較少的精力于物理實現。(2)VHDL可以用簡潔明確的代碼描述來進行復雜控制邏輯的設計，靈活且方便，而且也便于設計結果的交流、保存和重用。(3)VHDL的設計不依賴于特定的器件，方便了工藝的轉換。(4)VHDL是一個標準語言，為眾多的EDA廠商支持，因此移植性好。

　　4．EDA系統框架結構EDA系統框架結構(Framework)是一套配置和使用EDA軟件包的規范。目前主要的EDA系統都建立了框架結構，如Cadence公司的DesignFramework，Mentor公司的FalconFramework，而且這些框架結構都遵守國際CFI組織制定的統一技術標準。框架結構能將來自不同EDA廠商的工具軟件進行優化組合，集成在一個易于管理的統一的環境之下，而且還支持任務之間、設計師之間以及整個產品開發過程中的信息傳輸與共享，是并行工程和自頂向下設計方法的實現基礎。

　　EDA技術的每一次進步,都引起了設計層次上的一次飛躍,圖1示出EDA技術設計層次的飛躍。物理級設計主要指IC版圖設計，一般由半導體廠家完成，對電子工程師沒有太大的意義，因此本文重點介紹電路級設計和系統級設計。

　　1．電路級設計電路級設計工作流程如圖2所示。電子工程師接受系統設計任務后，首先確定設計方案，并選擇能實現該方案的合適元器件，然后根據具體的元器件設計電路原理圖。接著進行第一次仿真，其中包括數字電路的邏輯模擬、故障分析，模擬電路的交直流分析、瞬態分析。在進行系統仿真時，必須要有元件模型庫的支持，計算機上模擬的輸入輸出波形代替了實際電路調試中的信號源和示波器。這一次仿真主要是檢驗設計方案在功能方面的正確性。

　　仿真通過后，根據原理圖產生的電氣連接網絡表進行PCB板的自動布局布線。在制作PCB板之前還可以進行PCB后分析，其中包括熱分析、噪聲及竄擾分析、電磁兼容分析、可靠性分析等，并可將分析后的結果參數反標回電路圖，進行第二次仿真，也稱為后仿真。后仿真主要是檢驗PCB板在實際工作環境中的可行性。

　　由此可見，電路級的EDA技術使電子工程師在實際的電子系統產生前，就可以全面地了解系統的功能特性和物理特性，從而將開發風險消滅在設計階段，縮短了開發時間，降低了開發成本。

　　2．系統級設計進入90年代以來，電子信息類產品的開發明顯呈現兩個特點：一是產品復雜程度提高；二是產品上市時限緊迫。然而，電路級設計本質上是基于門級描述的單層次設計，設計的所有工作（包括設計輸入、仿真和分析、設計修改等）都是在基本邏輯門這一層次上進行的，顯然這種設計方法不能適應新的形勢，一種高層次的電子設計方法，也即系統級設計方法，應運而生。

　　高層次設計是一種“概念驅動式”設計，設計人員無須通過門級原理圖描述電路，而是針對設計目標進行功能描述。由于擺脫了電路細節的束縛，設計人員可以把精力集中于創造性的方案與概念的構思上，一旦這些概念構思以高層次描述的形式輸入計算機，EDA系統就能以規則驅動的方式自動完成整個設計。這樣，新的概念就能迅速有效地成為產品，大大縮短了產品的研制周期。不僅如此，高層次設計只是定義系統的行為特性，可以不涉及實現工藝，因此還可以在廠家綜合庫的支持下，利用綜合優化工具將高層次描述轉換成針對某種工藝優化的網絡表，使工藝轉化變得輕而易舉。系統級設計的工作流程見圖3。首先，工程師按照“自頂向下”的設計方法進行系統劃分。其次，輸入VHDL代碼，這是高層次設計中最為普遍的輸入方式。此外，還可以采用圖形輸入方式（框圖，狀態圖等），這種輸入方式具有直觀、容易理解的優點。第三步是，將以上的設計輸入編譯成標準的VHDL文件。第四步是進行代碼級的功能仿真，主要是檢驗系統功能設計的正確性。這一步驟適用大型設計，因?yàn)閷?duì)于大型設計來說，在綜合前對源代碼仿真，就可以大大減少設計重復的次數和時間。一般情況下，這一仿真步驟可略去。第五步是，利用綜合器對VHDL源代碼進行綜合優化處理，生成門級描述的網絡表文件,這是將高層次描述轉化為硬件電路的關鍵步驟。綜合優化是針對ASIC芯片供應商的某一產品系列進行的，所以綜合的過程要在相應的廠家綜合庫支持下才能完成。第六步是，利用產生的網絡表文件進行適配前的時序仿真，仿真過程不涉及具體器件的硬件特性，是較為粗略的。一般的設計，也可略去這一仿真步驟。第七步是利用適配器將綜合后的網絡表文件針對某一具體的目標器件進行邏輯映射操作，包括底層器件配置、邏輯分割、邏輯優化、布局布線。第八步是在適配完成后，產生多項設計結果：(1)適配報告，包括芯片內部資源利用情況，設計的布爾方程描述情況等；(2)適配后的仿真模型；(3)器件編程文件。根據適配后的仿真模型，可以進行適配后的時序仿真，因?yàn)橐呀?jīng)得到器件的實際硬件特性（如時延特性），所以仿真結果能比較精確地預期未來芯片的實際性能。如果仿真結果達不到設計要求，就需要修改VHDL源代碼或選擇不同速度和品質的器件，直至滿足設計要求；最后一步是將適配器產生的器件編程文件通過編程器或下載電纜載入到目標芯片F(xiàn)PGA或CPLD中。如果是大批量產品開發，則通過更換相應的廠家綜合庫，輕易地轉由ASIC形式實現。

　　綜上所述，EDA技術是電子設計領域的一場革命，目前正處于高速發展階段，每年都有新的EDA工具問世。廣大電子工程人員掌握這一先進技術，這不僅是提高設計效率的需要，更是我國電子工業在世界市場上生存、競爭與發展的需要。

　　EDA技術是在電子CAD技術基礎上發展起來的計算機軟件系統，是指以計算機為工作平臺，融合了應用電子技術、計算機技術、信息處理及智能化技術的最新成果，進行電子產品的自動設計。

　　利用EDA工具，電子設計師可以從概念、算法、協議等開始設計電子系統，大量工作可以通過計算機完成，并可以將電子產品從電路設計、性能分析到設計出IC版圖或PCB版圖的整個過程在計算機上自動處理完成。

　　現在對EDA的概念或范疇用得很寬。包括在機械、電子、通信、航空航天、化工、礦產、生物、醫學、軍事等各個領域，都有EDA的應用。目前EDA 技術已在各大公司、企事業單位和科研教學部門廣泛使用。例如在飛機制造過程中，從設計、性能測試及特性分析直到飛行模擬，都可能涉及到EDA技術。本文所指的EDA技術，主要針對電子電路設計、PCB設計和IC設計。EDA 設計可分為系統級、電路級和物理實現級。

　　EDA常用軟件

　　EDA工具層出不窮，目前進入我國并具有廣泛影響的EDA軟件有：EWB、PSPICE、OrCAD、PCAD、Protel、ViewLogic、Mentor、Graphics、Synopsys、LSIlogic、Cadence、MicroSim等等。這些工具都有較強的功能，一般可用于幾個方面，例如很多軟件都可以進行電路設計與仿真，同時以可以進行PCB自動布局布線，可輸出多種網表文件與第三方軟件接口。下面按主要功能或主要應用場合，分為電路設計與仿真工具、PCB設計軟件、IC設計軟件、PLD設計工具及其它EDA軟件，進行簡單介紹。

　　1、電子電路設計與仿真工具

　　電子電路設計與仿真工具包括SPICE/PSPICE；EWB；Matlab；SystemView；MMICAD等。下面簡單介紹前三個軟件。

　?。?）SPICE（Simulation Program with Integrated Circuit Emphasis）

　　是由美國加州大學推出的電路分析仿真軟件，是20世紀80年代世界上應用最廣的電路設計軟件，1998年被定為美國國家標準。1984年，美國MicroSim公司推出了基于SPICE的微機版PSPICE（Personal—SPICE）?，F(xiàn)在用得較多的是PSPICE6.2，可以說在同類產品中，它是功能最為強大的模擬和數字電路混合仿真EDA軟件，在國內普遍使用。最新推出了PSPICE9.1版本。它可以進行各種各樣的電路仿真、激勵建立、溫度與噪聲分析、模擬控制、波形輸出、數據輸出、并在同一窗口內同時顯示模擬與數字的仿真結果。無論對哪種器件哪些電路進行仿真，都可以得到精確的仿真結果，并可以自行建立元器件及元器件庫。

　　（2）EWB(Electronic Workbench)軟件

　　是InterActive ImageTechnologies Ltd 在20世紀90年代初推出的電路仿真軟件。目前普遍使用的是EWB5.2，相對于其它EDA軟件，它是較小巧的軟件（只有16M）。但它對模數電路的混合仿真功能卻十分強大，幾乎100[%]地仿真出真實電路的結果，并且它在桌面上提供了萬用表、示波器、信號發生器、掃頻儀、邏輯分析儀、數字信號發生器、邏輯轉換器和電壓表、電流表等儀器儀表。它的界面直觀，易學易用。它的很多功能模仿了SPICE的設計，但分析功能比PSPICE稍少一些。

　?。?）文字MATLAB產品族

　　它們的一大特性是有眾多的面向具體應用的工具箱和仿真塊，包含了完整的函數集用來對圖像信號處理、控制系統設計、神經網絡等特殊應用進行分析和設計。它具有數據采集、報告生成和MATLAB語言編程產生獨立C/C++代碼等功能。MATLAB產品族具有下列功能：數據分析；數值和符號計算；工程與科學繪圖；控制系統設計；數字圖像信號處理；財務工程；建模、仿真、原型開發；應用開發；圖形用戶界面設計等。MATLAB產品族被廣泛地應用于信號與圖像處理、控制系統設計、通訊系統仿真等諸多領域。開放式的結構使MATLAB產品族很容易針對特定的需求進行擴充，從而在不斷深化對問題的認識同時，提高自身的競爭力。

　　2、PCB設計軟件

　　PCB(Printed—Circuit Board)設計軟件種類很多，如Protel； OrCAD；Viewlogic； PowerPCB； Cadence PSD；MentorGraphices的Expedition PCB；Zuken CadStart； Winboard/Windraft/Ivex-SPICE；PCB Studio； TANGO等等。目前在我國用得最多應屬Protel，下面僅對此軟件作一介紹。

　　Protel是PROTEL公司在20世紀80年代末推出的CAD工具，是PCB設計者的首選軟件。它較早在國內使用，普及率最高，有些高校的電路專業還專門開設Protel課程，幾乎所在的電路公司都要用到它。早期的Protel主要作為印刷板自動布線工具使用，現在普遍使用的是Protel99SE，它是個完整的全方位電路設計系統，包含了電原理圖繪制、模擬電路與數字電路混合信號仿真、多層印刷電路板設計（包含印刷電路板自動布局布線），可編程邏輯器件設計、圖表生成、電路表格生成、支持宏操作等功能，并具有Client/Server（客戶/服務器體系結構，同時還兼容一些其它設計軟件的文件格式，如ORCAD、PSPICE、EXCEL等。使用多層印制線路板的自動布線，可實現高密度PCB的100[%]布通率。Protel軟件功能強大、界面友好、使用方便，但它最具代表性的是電路設計和PCB設計。

　　3、IC設計軟件

　　IC設計工具很多，其中按市場所占份額排行為Cadence、Mentor Graphics和Synopsys。這三家都是ASIC設計領域相當有名的軟件供應商。其它公司的軟件相對來說使用者較少。中國華大公司也提供ASIC設計軟件（熊貓2000）；另外近來出名的Avanti公司，是原來在Cadence的幾個華人工程師創立的，他們的設計工具可以全面和Cadence公司的工具相抗衡，非常適用于深亞微米的IC設計。下出按用途對IC設計軟件作一些介紹。

　　（1）設計輸入工具

　　這是任何一種EDA軟件必須具備的基本功能。像Cadence的composer,viewlogic的viewdraw,硬件描述語言VHDL、Verilog HDL是主要設計語言，許多設計輸 入工具都支持HDL。另外像Active—HDL和其它的設計輸入方法，包括原理和狀態機輸入方法，設計FPGA/CPLD的工具大都可作為IC設計的輸入手段，如Xilinx、Altera等公司提供的開發工具，Modelsim FPGA等。

　?。?）設計仿真工作

　　我們使用EDA工具的一個最大好處是可以驗證設計是否正確，幾乎每個公司的EDA 產品都有仿真工具。Verilog—XL、NC—verilog用于Verilog仿真，Leapfrog用于VHDL仿真，Analog Artist用于模擬電路仿真。Viewlogic的仿真器有：viewsim門級電路仿真器，speedwaveVHDL仿真器，VCS—verilog仿真器。Mentor Graphics有其子公司Model Tech 出品的VHDL和Verilog雙仿真器：Model Sim。Cadence、Synopsys用的是VSS（VHDL仿真器）。現在的趨勢是各大EDA公司都逐漸用HDL仿真器作為電路驗證的工具。

　　（3）綜合工具

　　綜合工具可以把HDL變成門級網表。這方面Synopsys工具占有較大的優勢，它的Design Compile是作綜合的工業標準，它還有另外一個產品叫Behavior Compiler，可以提供更高級的綜合。另外最近美國又出了一家軟件叫Ambit，說是比Synopsys的軟件更有效，可以綜合50萬門的電路，速度更快。今年初Ambit被Cadence公司收購，為此Cadence放棄了它原來的綜合軟件Synergy。隨著FPGA設計的規模越來越大，各EDA公司又開發了用于FPGA設計的綜合軟件，比較有名的有：Synopsys的FPGA Express,Cadence的Synplity，Mentor的Leonardo，這三家的FPGA綜合軟件占了市場的絕大部分。

　　（4）布局和布線

　　在IC設計的布局布線工具中，Cadence軟件是比較強的，它有很多產品，用于標準單元、門陣列已可實現交互布線。最有名的是Cadence spectra，它原來是用于PCB布線的，后來Cadence把它用來作IC的布線。其主要工具有：Cell3，Silicon Ensemble—標準單元布線器；Gate Ensemble—門陣列布線器；Design Planner—布局工具。其它各EDA軟件開發公司也提供各自的布局布線工具。

　?。?）物理驗證工具

　　物理驗證工具包括版圖設計工具、版圖驗證工具、版圖提取工具等等。這方面Cadence也是很強的，其Dracula、Virtuso、Vampire等物理工具有很多的使用者。

　?。?）模擬電路仿真器

　　前面講的仿真器主要是針對數字電路的，對于模擬電路的仿真工具，普遍使用SPICE，這是唯一的選擇。只不過是選擇不同公司的SPICE，像MiceoSim的PSPICE、Meta Soft的HSPICE等等。HSPICE現在被Avanti公司收購了。在眾多的SPICE中，最好最準的當數HSPICE，作為IC設計，它的模型最多，仿真的精度也最高。

　　4、PLD設計工具

　　PLD（Programmable Logic Device）是一種由用戶根據需要而自行構造邏輯功能的數字集成電路。目前主要有兩大類型：CPLD(Complex PLD)和FPGA(Field Programmable Gate Array)。它們的基本設計方法是借助于EDA軟件，用原理圖、狀態機、布爾表達式、硬件描述語言等方法，生成相應的目標文件，最后用編程器或下載電纜，由目標器件實現。生產PLD的廠家很多，但最有代表性的PLD廠家為ALTERA、Xilinx和Lattice 公司。

　　PLD的開發工具一般由器件生產廠家提供，但隨著器件規模的不斷增加，軟件的復雜性也隨之提高，目前由專門的軟件公司與器件生產廠家合作，推出功能強大的設計軟件。

　　下面介紹主要器件生產廠家和開發工具。

　?。?）ALTERA 20世紀90年代以后發展很快。主要產品有：MAX3000/7000、FELX6K/10K、APEX20K、ACEX1K、Stratix等。其開發工具—MAX+PLUS II是較成功的PLD開發平臺，最新又推出了Quartus II開發軟件。Altera公司提供較多形式的設計輸入手段，綁定第三方VHDL綜合工具，如：綜合軟件FPGA Express、Leonard Spectrum，仿真軟件ModelSim。

　?。?）ILINX FPGA的發明者。產品種類較全，主要有；XC9500/4000、Coolrunner(XPLA3)、Spartan、Vertex等系列，其最大的Vertex—II Pro器件已達到800萬門。開發軟件為Foundation和ISE。通常來說，在歐洲用Xilinx的人多，在***和亞太地區用ALTERA的人多，在美國則是平分秋色。全球PLD/FPGA產品60[%]以上是由Altera和Xilinx提供的。可以講Altera和Xilinx共同決定了PLD技術的發展方向。

　　（3）Lattice—Vantis Lattice是ISP（In—System Programmability）技術的發明者，ISP技術極大地促進了PLD產品的發展，與ALTERA和XILINX相比，其開發工具比Altera和Xilinx略遜一籌。中小規模PLD比較有特色，大規模PLD的競爭力還不夠強（Lattice沒有基于查找表技術的大規模FPGA），1999年推出可編程模擬器件，1999年收購Vantis（原AMD子公司），成為第三大可編程邏輯器件供應商。2001年12月收購Agere公司（原Lucent微電子部）的FPGA部門。主要產品有ispLSI2000/5000/8000，MACH4/5。

　　（4）ACTEL 反熔絲（一次性燒寫）PLD的領導得，由于反熔絲PLD抗輻射、耐高低溫、功耗低、速度快，所以在軍品和宇航級上有較大優勢。ALTERA和XILINX則一般不涉足軍品和宇航級市場。

　　（5）Quicklogic專業PLD/FPGA公司，以一次性反熔絲工藝為主，在中國地區銷售量不大。

　?。?）Lucent 主要特點是有不少用于通訊領域的專用IP核，但PLD/FPGA不是Lucent的主要業務，在中國地區使用的人很少。

　?。?）ATMEL 中小規模PLD做得不錯。ATMEL也做了一些與Altera和Xilinx兼容的片子，但在品質上與原廠家還是有一些差距，在高可*性產品中使用較少，多用在低端產品上。

　?。?）Clear Logic 生產與一些著名PLD/FPGA大公司兼容的芯片，這種芯片可將用戶的設計一次性固化，不可編程，批量生產時的成本較低。

　?。?）WSI 生產PSD（單片機可編程外圍芯片）產品。這是一種特殊的PLD，如最新的PSD8xx、PSD9xx集成了PLD、EPROM、Flash，并支持ISP（在線編程），集成度高，主要用于配合單片機工作。

　　PLD（可編程邏輯器件）是一種可以完全替代74系列及GAL、PLA的新型電路 ，只要有數字電路基礎，會使用計算機，就可以進行PLD的開發。PLD的在線編程能力和強大的開發軟件，使工程師可以在幾天，甚至幾分鐘內就可完成以往幾周才能完成的工作，并可將數百萬門的復雜設計集成在一顆 芯片內。PLD技術在發達國家已成為電子工程師必備的技術。

　　5、其它EDA軟件

　　（1）VHDL語言 超高速集成電路硬件描述語言（VHSIC Hardware Deseription Languagt，簡稱VHDL），是IEEE的一項標準設計語言。它源于美國國防部提出的超高速集成電路（Very High Speed Integrated Circuit，簡稱VHSIC）計劃，是ASIC設計和PLD設計的一種主要輸入工具。

　?。?）Veriolg HDL 是Verilog公司推出的硬件描述語言，在ASIC設計方面與VHDL語言平分秋色。

　?。?）其它EDA軟件如專門用于微波電路設計和電力載波工具、PCB制作和工藝流程控制等領域的工具，在此就不作介紹了。

　　由于EDA軟件眾多，大家不可能對每個軟件都是很熟悉的，這樣如果有不同的原文件過來，我們要會轉換成自己最熟悉的一種來進行。以下是我使用的幾種方法，希望大家都提寶貴意見!

　　就我所知的主要有以下幾種搭配方法：1、ORCAD和PowerPCB的組合;2、ORCAD和PROTEL;3POWERLOGIC和POWERPCB的組合，4、PROTEL自身的組合;還有就是我們從GERBOR文件中提取出一些有用的東西，如邊框，結構等。

　　其中他們之間的轉換有的是需要軟件來支持，有的不需要能過的自身文件格式的轉換就可以實現了。

　　一、PCB之間的轉換：

　　1、POWERPCB到PRTEL的轉換;(PADS2005和PROTEL99SE中實現)

　　這個轉換通過軟件自身就可以實現，不需要其它第三方軟件;在POWERPCB中，導出低版本的ASC文件，大概是3.0左右吧，然后在PROTEL99SE中導入就可以了，他們之間的轉換是不要軟件，轉換效果是相當不錯的。

　　2、PROTEL到POWERPCB的轉換

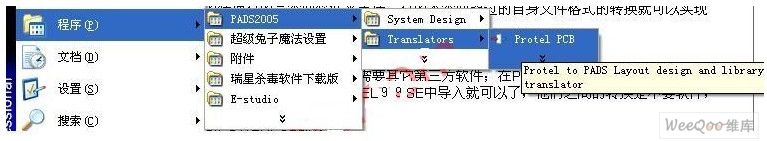

　　這個轉換是要軟件來實現的，PADS2005的安裝后就自帶了這個軟件，所以再此也不詳解了!詳見下圖：

　　PCB我主要是在這兩個之間轉換。其它的就沒有使用過了!

　　二、原理圖之間的轉換：

　　1、ORCAD到POWERLOGIC，這個是很簡單的，新版的PADS2005SP3就可以直接打開ORCAD的文件，所以不需要什么軟件，當然這是很方便的，效果也是相當好的!如果不是PADS2005SP2可以用以下軟件可以轉換：

　　2、POWERLOGIC到ORCAD，需要第三方軟件，而且是相當煩的，而且效果也不是太好!

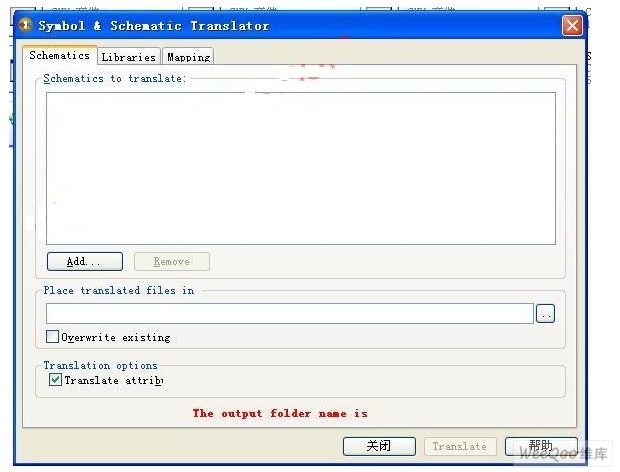

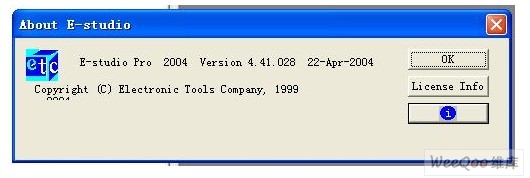

　　就是這個軟件，操作起來，先要在POWERLOGIC，轉化為TXT導出去，而且要版本低，具體的說是POWERLOGIC4。0,這樣才可以。用上面的軟件可以打開，然后轉化成原理圖，然后就是另存為DSN文件，最后用ORCAD打開就可以了!(用PADS2005不是SP2,轉化TXT文件轉出，注意轉的時候要選擇PADS2004這樣就可以了，且生成的文件不能放在桌面上。用PADS2005SP2轉化不成功!)

　　1）本系統基本達到作為數字密碼鎖的絕大部分功能，但還有許多不足或需完善的地方。比如說采用3×4的通用機械鍵盤受到鍵盤數量的限制，在很大的程度上限制了其功能的擴展。若在系統中加入語音提示模塊，在按下按鍵的同時給出語音提示，開啟或是關閉密碼鎖的同時給出語音提示，將會使該系統顯得更加人性化，更加接近成為一個成熟的產品。

　?。?）設計外圍電路：系統用方波信號源，直流工作電源。

　?。?）若為畢業設計，可要求設計調試程序、外圍電路等，還可要求設計制作整個系統，包括PCB的制作。

　?。?）密碼鎖輸入電路KEYB 0ARD.VHD中對各種分頻信號/信號序列的設計有獨到之處。該設計中，利用一個自由計數器來產生各種需要的頻率，也就是先建立一個N位計數器，N的大小根據電路的需求決定。N的值越大，電路可以除頻的次數就越多，這樣就可以獲得更大的頻率變化，以便提供多種不同頻率的時鐘信號。若輸入時鐘為CLK，N位計數器的輸出為Q[N-1，0]，則Q（0）為CLK的2分頻脈沖信號，Q（1）為CLK的4分頻脈沖信號，Q（2）為CLK的8分頻脈沖信號，……Q（N-1）為CLK的2N分頻脈沖信號；Q（5 DOWNT04）取得的是一個脈沖波形序列，其值是依00-01-10-11-00-01周期性變化的，其變化頻率為CLK的25分頻，也就是32分頻。我們利用以上規律即可得到各種我們所需要頻率的信號或信號序列。

　?。?）鍵盤輸入去抖電路的設計程序DEBOUNCING.VHD在實際系統的開發中有較好的參考價值。

　?。?）密碼鎖控制電路CTRL，VHD中對于數據的更新及移位方法比較好。程序中使用語句“ACC

　?。?）在密碼鎖輸入電路等模塊的程序的設計和仿真中，為了便于觀察一些中間結果，在程序中增加了一些觀測輸出點。這一設計技巧，對于較大的程序或多進程程序的設計非常重要。同時在仿真時，為了便于觀測全局結果，降低了分頻常數。同理，在進行程序仿真時，對于程序中數目較大的分頻/計數/計時常數的修改是非常必要的。

　?。薄∏把?/font>

　　人類社會已進入到高度發達的信息化社會，信息社會的發展離不開電子產品的進步。現代電子產品在性能提高、復雜度增大的同時，價格卻一直呈下降趨勢，而且產品更新?lián)Q代的步伐也越來越快，實現這種進步的主要因素是生產制造技術和電子設計技術的發展。前者以微細加工技術為代表，目前已進展到深亞微米階段，可以在幾平方厘米的芯片上集成數千萬個晶體管。后者的核心就是ＥＤＡ技術，ＥＤＡ是指以計算機為工作平臺，融合應用電子技術、計算機技術、智能化技術最新成果而研制成的電子ＣＡＤ通用軟件包，主要能輔助進行三方面的設計工作：ＩＣ設計，電子電路設計，ＰＣＢ設計。沒有ＥＤＡ技術的支持，想要完成上述超大規模集成電路的設計制造是不可想象的，反過來，生產制造技術的不斷進步又必將對ＥＤＡ技術提出新的要求。

　　２?。牛模良夹g(shù)的發展

　　回顧近３０年電子設計技術的發展歷程，可將ＥＤＡ技術分為三個階段。

　　七十年代為ＣＡＤ階段，人們開始用計算機輔助進行ＩＣ版圖編輯、ＰＣＢ布局布線，取代了手工操作，產生了計算機輔助設計的概念。

　　八十年代為ＣＡＥ階段，與ＣＡＤ相比，除了純粹的圖形繪制功能外，又增加了電路功能設計和結構設計，并且通過電氣連接網絡表將兩者結合在一起，實現了工程設計，這就是計算機輔助工程的概念。ＣＡＥ的主要功能是：原理圖輸入，邏輯仿真，電路分析，自動布局布線，ＰＣＢ后分析。

　　九十年代為ＥＳＤＡ階段，盡管ＣＡＤ／ＣＡＥ技術取得了巨大的成功，但并沒有把人從繁重的設計工作中徹底解放出來。在整個設計過程中，自動化和智能化程度還不高，各種ＥＤＡ軟件界面千差萬別，學習使用困難，并且互不兼容，直接影響到設計環節間的銜接。基于以上不足，人們開始追求：貫徹整個設計過程的自動化，這就是ＥＳＤＡ即電子系統設計自動化。

　?。场。牛樱模良夹g(shù)的基本特征

　　ＥＳＤＡ代表了當今電子設計技術的最新發展方向，它的基本特征是：設計人員按照“自頂向下”的設計方法，對整個系統進行方案設計和功能劃分，系統的關鍵電路用一片或幾片專用集成電路（ＡＳＩＣ）實現，然后采用硬件描述語言（ＨＤＬ）完成系統行為級設計，最后通過綜合器和適配器生成最終的目標器件。這樣的設計方法被稱為高層次的電子設計方法，具體流程參見４．２節。下面介紹與ＥＳＤＡ基本特征有關的幾個概念。

　?。常薄　白皂斚蛳隆钡脑O(shè)計方法

　　１０年前，電子設計的基本思路還是選擇標準集成電路“自底向上”（Ｂｏｔｔｏｍ–Ｕｐ）的構造出一個新的系統，這樣的設計方法就如同一磚一瓦建造金字塔，不僅效率低、成本高而且容易出錯。

　　高層次設計給我們提供了一種“自頂向下”（Ｔｏｐ–Ｄｏｗｎ）的全新設計方法，這種設計方法首先從系統設計入手，在頂層進行功能方框圖的劃分和結構設計。在方框圖一級進行仿真、糾錯，并用硬件描述語言對高層次的系統行為進行描述，在系統一級進行驗證。然后用綜合優化工具生成具體門電路的網表，其對應的物理實現級可以是印刷電路板或?qū)Ｓ眉呻娐?。由于設計的主要仿真和調試過程是在高層次上完成的，這一方面有利于早期發現結構設計上的錯誤，避免設計工作的浪費，同時也減少了邏輯功能仿真的工作量，提高了設計的一次成功率。

　　３．２?。粒樱桑迷O(shè)計

　　現代電子產品的復雜度日益加深，一個電子系統可能由數萬個中小規模集成電路構成，這就帶來了體積大、功耗大、可靠性差的問題，解決這一問題的有效方法就是采用ＡＳＩＣ（Ａｐｐｌｉｃａｔｉｏｎ　Ｓｐｅｃｉｆｉｃ?。桑睿簦澹纾颍幔簦澹洹。茫椋颍悖酰椋簦螅┬酒M(jìn)行設計。ＡＳＩＣ按照設計方法的不同可分為：全定制ＡＳＩＣ，半定制ＡＳＩＣ，可編程ＡＳＩＣ（也稱為可編程邏輯器件）。

　　設計全定制ＡＳＩＣ芯片時，設計師要定義芯片上所有晶體管的幾何圖形和工藝規則，最后將設計結果交由ＩＣ廠家掩膜制造完成。優點是：芯片可以獲得最優的性能，即面積利用率高、速度快、功耗低。缺點是：開發周期長，費用高，只適合大批量產品開發。

　　半定制ＡＳＩＣ芯片的版圖設計方法有所不同，分為門陣列設計法和標準單元設計法，這兩種方法都是約束性的設計方法，其主要目的就是簡化設計，以犧牲芯片性能為代價來縮短開發時間。

　　可編程邏輯芯片與上述掩膜ＡＳＩＣ的不同之處在于：設計人員完成版圖設計后，在實驗室內就可以燒制出自己的芯片，無須ＩＣ廠家的參與，大大縮短了開發周期。

　　可編程邏輯器件自七十年代以來，經歷了ＰＡＬ、ＧＡＬ、ＣＰＬＤ、ＦＰＧＡ幾個發展階段，其中ＣＰＬＤ／ＦＰＧＡ屬高密度可編程邏輯器件，目前集成度已高達２００萬門／片，它將掩膜ＡＳＩＣ集成度高的優點和可編程邏輯器件設計生產方便的特點結合在一起，特別適合于樣品研制或小批量產品開發，使產品能以最快的速度上市，而當市場擴大時，它可以很容易的轉由掩膜ＡＳＩＣ實現，因此開發風險也大為降低。

　　上述ＡＳＩＣ芯片，尤其是ＣＰＬＤ／ＦＰＧＡ器件，已成為現代高層次電子設計方法的實現載體。

　?。常场∮布枋稣Z(yǔ)言

　　硬件描述語言（ＨＤＬ—Ｈａｒｄｗａｒｅ　Ｄｅｓｃｒｉｐｔｉｏｎ?。蹋幔睿纾酰幔纾澹┦且环N用于設計硬件電子系統的計算機語言，它用軟件編程的方式來描述電子系統的邏輯功能、電路結構和連接形式，與傳統的門級描述方式相比，它更適合大規模系統的設計。例如一個３２位的加法器，利用圖形輸入軟件需要輸入５００至１０００個門，而利用ＶＨＤＬ語言只需要書寫一行Ａ＝Ｂ＋Ｃ即可，而且ＶＨＤＬ語言可讀性強，易于修改和發現錯誤。早期的硬件描述語言，如ＡＢＥＬ–ＨＤＬ、ＡＨＤＬ，由不同的ＥＤＡ廠商開發，互不兼容，而且不支持多層次設計，層次間翻譯工作要由人工完成。為了克服以上不足，１９８５年美國國防部正式推出了ＶＨＤＬ（Ｖｅｒｙ?。龋椋纾琛。樱穑澹澹洹。桑谩。龋幔颍洌鳎幔颍濉。模澹螅悖颍椋穑簦椋铮睢。蹋幔睿纾酰幔纾澹┱Z(yǔ)言，１９８７年ＩＥＥＥ采納ＶＨＤＬ為硬件描述語言標準（ＩＥＥＥ?。樱裕模保埃罚叮?。

　?。郑龋模淌且环N全方位的硬件描述語言，包括系統行為級、寄存器傳輸級和邏輯門級多個設計層次，支持結構、數據流、行為三種描述形式的混合描述，因此ＶＨＤＬ幾乎覆蓋了以往各種硬件描述語言的功能，整個自頂向下或自底向上的電路設計過程都可以用ＶＨＤＬ來完成。ＶＨＤＬ還具有以下優點：

　?。ǎ保郑龋模痰膶挿秶枋瞿芰κ顾蔀楦邔哟卧O(shè)計的核心，將設計人員的工作重心提高到了系統功能的實現與調試，而化較少的精力于物理實現。

　?。ǎ玻郑龋模炭梢杂煤?jiǎn)潔明確的代碼描述來進行復雜控制邏輯的設計，靈活且方便，而且也便于設計結果的交流、保存和重用。

　　（３）ＶＨＤＬ的設計不依賴于特定的器件，方便了工藝的轉換。

　?。ǎ矗郑龋模淌且粋€(gè)標準語言，為眾多的ＥＤＡ廠商支持，因此移植性好。

　?。常础∠到y(tǒng)框架結構

　?。牛模料到y(tǒng)框架結構（Ｆｒａｍｅｗｏｒｋ）是一套配置和使用ＥＤＡ軟件包的規范，目前主要的ＥＤＡ系統都建立了框架結構，如Ｃａｄｅｎｃｅ公司的Ｄｅｓｉｇｎ?。疲颍幔恚澹鳎铮颍?，Ｍｅｎｔｏｒ公司的Ｆａｌｃｏｎ?。疲颍幔恚澹鳎铮颍?，而且這些框架結構都遵守國際ＣＦＩ組織（ＣＡＤ?。疲颍幔恚澹鳎铮颍搿。桑睿椋簦椋幔簦椋觯澹┲贫ǖ慕y(tǒng)一技術標準。Ｆｒａｍｅｗｏｒｋ能將來自不同ＥＤＡ廠商的工具軟件進行優化組合，集成在一個易于管理的統一的環境之下，而且還支持任務之間、設計師之間以及整個產品開發過程中信息的傳輸與共享，是并行工程和Ｔｏｐ–Ｄｏｗｎ設計方法的實現基礎。

　?。础。牛模良夹g(shù)的基本設計方法

　　ＥＤＡ技術的每一次進步，都引起了設計層次上的一個飛躍，可以用圖１說明

　　圖１?。牛模良夹g(shù)設計層次的變化

　　物理級設計主要指ＩＣ版圖設計，一般由半導體廠家完成，對電子工程師沒有太大的意義，因此本文重點介紹電路級設計和系統級設計。

　?。矗薄‰娐芳?jí)設計

　　電路級設計工作流程如圖２所示，電子工程師接受系統設計任務后，首先確定設計方案，同時要選擇能實現該方案的合適元器件，然后根據具體的元器件設計電路原理圖。接著進行第一次仿真，包括數字電路的邏輯模擬、故障分析，模擬電路的交直流分析、瞬態分析。系統在進行仿真時，必須要有元件模型庫的支持，計算機上模擬的輸入輸出波形代替了實際電路調試中的信號源和示波器。這一次仿真主要是檢驗設計方案在功能方面的正確性。

　　仿真通過后，根據原理圖產生的電氣連接網絡表進行ＰＣＢ板的自動布局布線。在制作ＰＣＢ板之前還可以進行后分析，包括熱分析、噪聲及竄擾分析、電磁兼容分析、可靠性分析等，并且可以將分析后的結果參數反標回電路圖，進行第二次仿真，也稱為后仿真，這一次仿真主要是檢驗ＰＣＢ板在實際工作環境中的可行性。

　　由此可見，電路級的ＥＤＡ技術使電子工程師在實際的電子系統產生前，就可以全面的了解系統的功能特性核物理特性，從而將開發風險消滅在設計階段，縮短了開發時間，降低了開發成本。

　　圖２　電路級設計工作流程

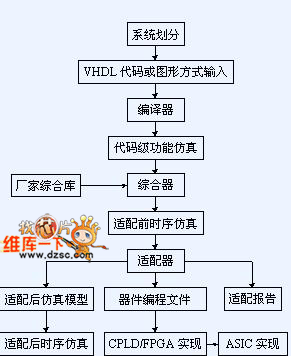

　　圖３　系統級設計工作流程

　　４．２　系統級設計

　　進入９０年代以來，電子信息類產品的開發明顯出現兩個特點：一是產品的復雜程度加深；二是產品的上市時限緊迫，然而電路級設計本質上是基于門級描述的單層次設計，設計的所有工作（包括設計輸入，仿真和分析，設計修改等）都是在基本邏輯門這一層次上進行的，顯然這種設計方法不能適應新的形勢，為此引入了一種高層次的電子設計方法，也稱為系統級的設計方法。

　　高層次設計是一種“概念驅動式”設計，設計人員無須通過門級原理圖描述電路，而是針對設計目標進行功能描述，由于擺脫了電路細節的束縛，設計人員可以把精力集中于創造性的方案與概念構思上，一旦這些概念構思以高層次描述的形式輸入計算機后，ＥＤＡ系統就能以規則驅動的方式自動完成整個設計。這樣，新的概念得以迅速有效的成為產品，大大縮短了產品的研制周期。不僅如此，高層次設計只是定義系統的行為特性，可以不涉及實現工藝，在廠家綜合庫的支持下，利用綜合優化工具可以將高層次描述轉換成針對某種工藝優化的網表，工藝轉化變得輕松容易。具體的設計流程見圖３。

　　高層次設計步驟如下：

　　第一步：

　　按照“自頂向下”的設計方法進行系統劃分。

　　第二步：

　　輸入ＶＨＤＬ代碼，這是高層次設計中最為普遍的輸入方式。此外，還可以采用圖形輸入方式（框圖，狀態圖等），這種輸入方式具有直觀、容易理解的優點。

　　第三步：

　　將以上的設計輸入編譯成標準的ＶＨＤＬ文件。對于大型設計，還要進行代碼級的功能仿真，主要是檢驗系統功能設計的正確性，因?yàn)閷?duì)于大型設計，綜合、適配要花費數小時，在綜合前對源代碼仿真，就可以大大減少設計重復的次數和時間，一般情況下，可略去這一仿真步驟。

　　第四步：

　　利用綜合器對ＶＨＤＬ源代碼進行綜合優化處理，生成門級描述的網表文件，這是將高層次描述轉化硬件電路的關鍵步驟。綜合優化是針對ＡＳＩＣ芯片供應商的某一產品系列進行的，所以綜合的過程要在相應的廠家綜合庫支持下才能完成。綜合后，可利用產生的網表文件進行適配前的時序仿真，仿真過程不涉及具體器件的硬件特性，是較為粗略的，一般設計，這一仿真步驟也可略去。

　　第五步：

　　利用適配器將綜合后的網表文件針對某一具體的目標器件進行邏輯映射操作，包括底層器件配置、邏輯分割、邏輯優化、布局布線。適配完成后，產生多項設計結果：①適配報告，包括芯片內部資源利用情況，設計的布爾方程描述情況等；②適配后的仿真模型；③器件編程文件。根據適配后的仿真模型，可以進行適配后的時序仿真，因?yàn)橐呀?jīng)得到器件的實際硬件特性（如時延特性），所以仿真結果能比較精確的預期未來芯片的實際性能。如果仿真結果達不到設計要求，就需要修改ＶＨＤＬ源代碼或選擇不同速度品質的器件，直至滿足設計要求。

　　第六步：

　　將適配器產生的器件編程文件通過編程器或下載電纜載入到目標芯片ＦＰＧＡ或ＣＰＬＤ中。如果是大批量產品開發，通過更換相應的廠家綜合庫，可以很容易轉由ＡＳＩＣ形式實現。

　?。担〗Y(jié)束語

　?。牛模良夹g(shù)是電子設計領域的一場革命，目前正處于高速發展階段，每年都有新的ＥＤＡ工具問世，然而，我國ＥＤＡ技術的應用水平長期落后于發達國家。因此，廣大電子工程人員要盡早掌握這一先進技術，這不僅是提高設計效率的需要，更是我國電子工業在世界市場上生存、竟?fàn)幣c發展的需要。
