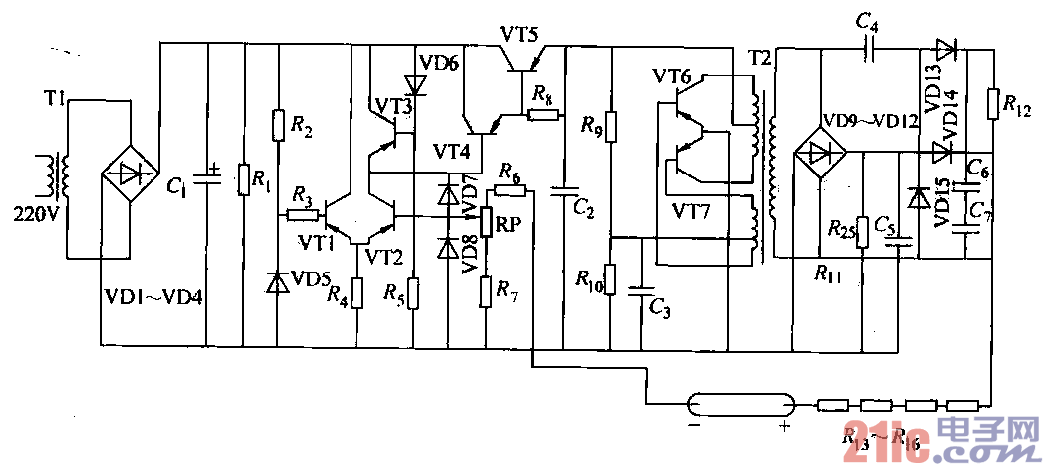

直流激發電源是目前用得最普遍的一種電源，所示為激光印字機中使用的氦氖激光器電源電

路，Tl為電源變壓器，T2為高壓變壓器，其電路組成主要由串聯晶體管穩壓電路，高壓整流、濾波、限

流電路與穩流電路等組成。電路工作原理是：交流電壓經VD1—VD4橋式整流、電容Cl濾波后，輸出直

流電壓，作為串聯式晶體管穩壓器的輸入電壓，、VT4\ VT5組成復合調整管，穩壓電路以晶體管VT6.

VT7按共發射極連接作推挽式輸出，加于高壓變壓器T2的一次繞組。由T2輸出的高壓，~ VD10—VD13

橋式整流，風t、c5阻容濾波后，再通過串接的限流電阻將直流高壓加于激光管的電極上，使燈管起輝點

燃，限流電阻作為限流電路，主要用于保護電源和激光放電管，使起輝后放電電流不至過大，阻值大小一

般在幾十千歐至數百千歐范圍內，視放電管參數而定。
