氣體繼電器的工作原理

• 　　氣體繼電器安裝在變壓器和油枕之間的管路上，在變壓器正常運行時是注有油的。變壓器內產生氣體時，氣體上升至有枕并集結在氣體繼電器的上半腔室內。此時，油位下降，頂部浮子啟動報警開關。如氣體持續產生，第二個浮子將啟動第二個開關，該開關通常用來隔離變壓器。與第二開關相連接的是快速油流動管。通常調節快速油流動管的運行，可使得其適合變壓器的設計和油的流速。如出現漏油，氣體繼電器只有在油枕內的油全部放光后，才會動作。

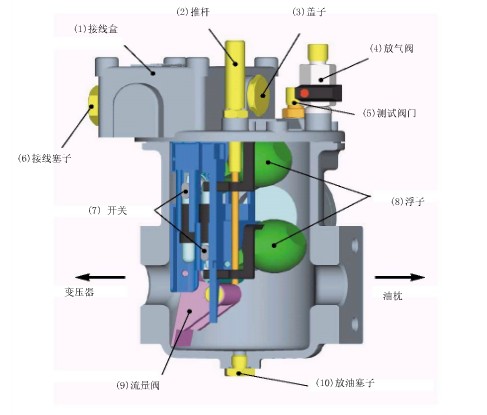

氣體繼電器的結構

氣體繼電器的使用注意事項

• 　?。?） 按照規定，對800 kV·A及以上的電力變壓器和400 kV·A及以上的車間電力變壓器均應裝設氣體繼電器保護裝置。

  　?。?） 氣體繼電器使用前應經校驗合格，并與變壓器同時安裝投入運行。應做好氣體繼電器的定期校驗和日常巡視檢查維護工作，保證動作的可靠性。

  　?。?） 變壓器安裝檢修后投運初期，氣體繼電器內可能會積聚氣體，此時應退出跳閘保護，只投信號保護，待變壓器內殘存氣體排盡后再投入跳閘保護。

  　　（4） 變壓器運行中進行大量放油、補油、帶電濾油，更換凈油吸附劑、開閉繼電器連接管道閥門等工作時，易引起繼電器誤動，應退出跳閘保護，投信號保護。

  　　（5） 經常檢查和保持儲油柜正常油位，保持呼吸器通暢，防止油位下降缺油引起氣體繼電器誤動，還應設法檢查循環油泵的密封性能，防止負壓進氣。

  　?。?） 氣體繼電器動作后，應檢查繼電器氣室有無氣體、保護裝置二次回路有無問題、儲油柜油位是否正常、有無負壓進氣現象，注意保存繼電器內的氣體，設法取氣樣和油樣盡快送檢進行色譜分析，查明變壓器故障和跳閘原因。必要時做電氣試驗檢查，切忌盲目送電。

  　?。?） 當變壓器內部故障時間較長或程度較嚴重時氣體繼電器才有動作反應，它對早期潛伏性故障反應不靈敏。需要通過油中氣體的色譜分析才能發現診斷早期潛伏性故障，因此要注意做好定期和設備異常時的色譜分析和電氣試驗。堅持預防為主，做好運行變壓器的安全保護。
