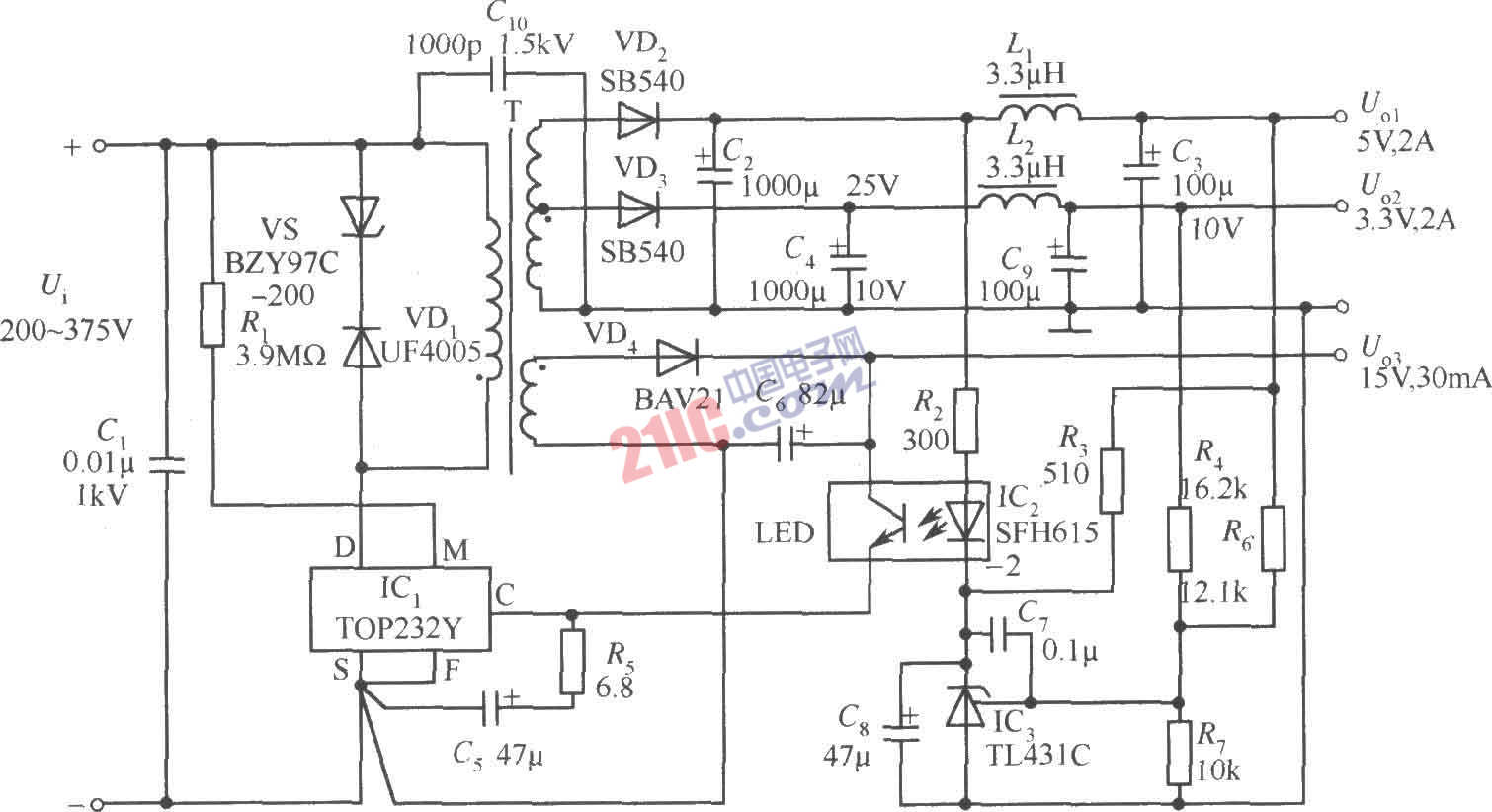

由TOP232Y構成的5V、2A，3.3V、2A，15V、30mA 3路輸出開關電路如圖所示。TOP232Y作為四端器件來使用。該電源的效率為78％，輸出端紋波電壓的峰-峰值為50mv。電路中使用一片TOP232Y型單片開關電源，總輸出功率為17.05W。直流輸入電壓的范圍是200～375V。亦可選220V／110V固定輸入電壓，只需接入整流濾波器，而無需加輸入倍壓器對110V進行倍壓整流。該設計充分發揮了TOP232Y的軟啟動、欠電壓保護、嚴格的限流特性和開關頻率高等優良特性，使得高頻變壓器可選EE19型磁心。此外，由于TOP232Y增加了高壓漏極端與低壓端的間距，減小了引腳之間的漏電，因此電源能在較惡劣的環境下使用。C1為直流高壓的高頻退耦電容，當Ui與待機電源距離很近時可省去Cl。線路檢測電阻Rl用于設定欠電壓值UUV。取Rl=3.9MΩ時，UUv=IUVRl=50μA×3.9MΩ=195V。當Ui<195V時自動關斷電源，直至Ui>195V時才重新接通電源。

?

?
