RECOM 通用半橋參考設計可用于比較各種高功率 IGBT、第 1/第 2 代 SiC、GaN、MOSFET 和共源共柵開關技術的性能。柵極驅動器和 PCB 布局對于每一種晶體管類型均相同，因此工程師們能比較開關性能，并根據其應用選擇合適的技術。
參考設計包括半橋布局，帶有使用隔離式電源的完全隔離式驅動器級，適用于低壓側和高壓側開關晶體管。這種封裝包括四個不同的 DC/DC 轉換器，可針對不同的晶體管類型生成合適的隔離式驅動器電壓組合。工程師們因此可以選擇來自首選供應商的 TO247 或 TO247-4L（Kelvin 連接）封裝開關晶體管，配合適當?shù)?DC/DC 轉換器以匹配，然后快速開發原型并測試其應用。
作為基本構建塊，這種參考設計可用于評估正向、反激式、降壓和升壓拓?fù)浣Y(jié)構，并通過將兩個或多個裝置相結合，該器件可用于評估全橋和三相橋式電路。PCB 針對高達 1000 V 電壓和 10 A 柵極驅動電流的高速開關進行了優化。電源接地與信號接地電位隔離，板載 BNC 插座用于高速連接到外部 TTL 信號發生器。由于高壓側和低壓側控制相互獨立，這種參考設計還可用于實現非對稱占空比、有源箝位和相移全橋拓?fù)浣Y(jié)構。

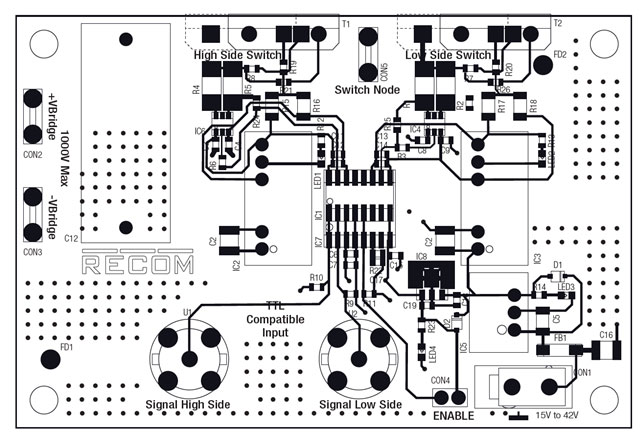

布局
