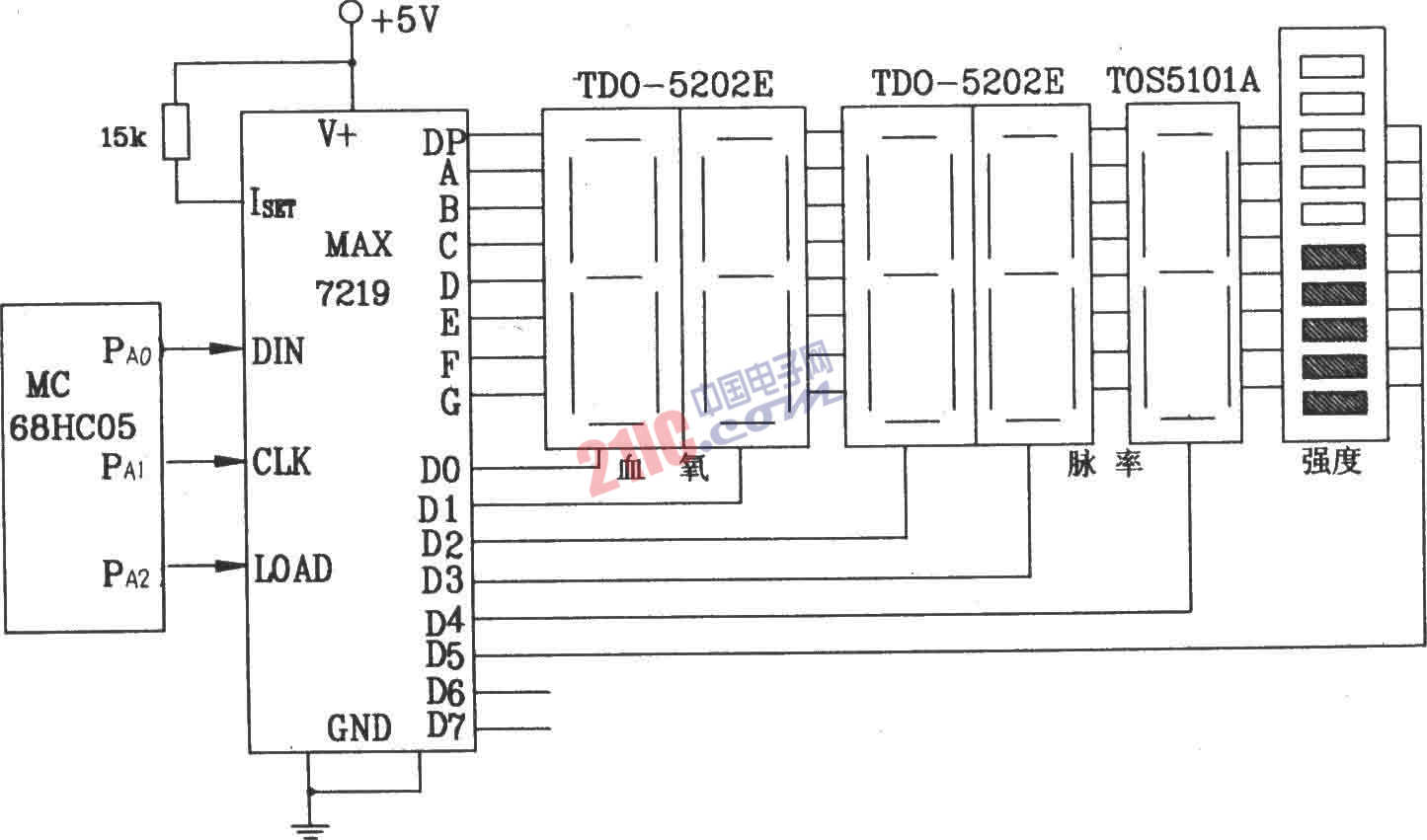

MAX7219串行接口8位LED顯示驅動集成電路與68HC05單片機構成的接口電路圖

提問者：60user200 地點：- 瀏覽次數：3676 提問時間：04-23 00:06

我有更好的答案

1條回答: 梓木魚之子 04-29 07:50

?
?
?

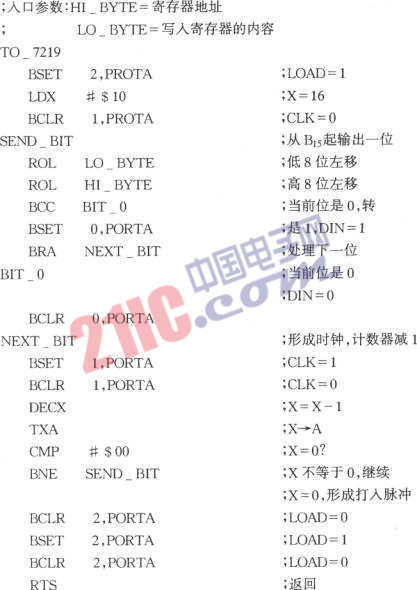

由MAX7219串行接口8位LED顯示驅動集成電路與68HC05單片機構成的接口電路圖初始化通電后7219進入關斷方式，至少經過250肚s才退出。因此必須對它們進行必要的初始化后才能正常工作。包括退出關斷方式、指定譯碼方式和被譯碼的數位、設定亮度和掃描限等?？紤]到程序可能在熱啟動運行，因此在初始化程序開始也可先進入關斷方式，即完成如下操作： ?寫入O000H，關斷7219 ?延時至少250μs ?寫入0001H，退出關斷方式 ?寫入091FH，數位0～4為譯碼方式 ?寫入0AOFH，置為最亮狀態 ?寫入0805H，設掃描限為數位0～5顯示 ?寫入0F01H，進測試方式，各段全顯示 ?延時5s ?寫入0F00H，退出測試，進入正常方式顯示驅動程序
?
?
?
