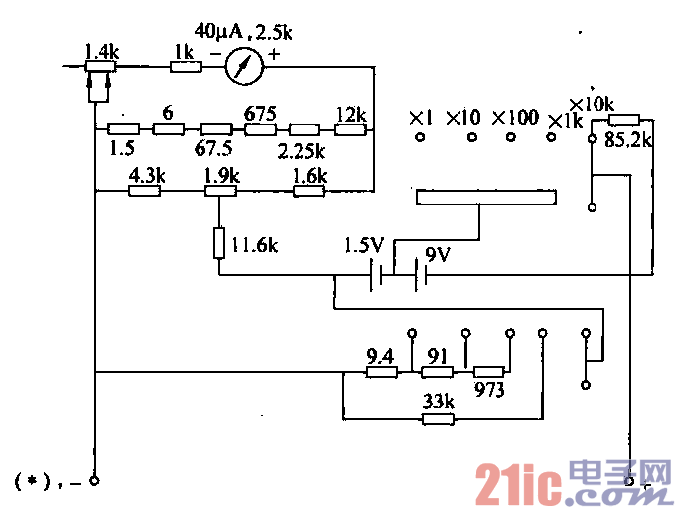

當轉換開關置于電阻測量檔時，其電路組

成如圖所示。500型萬用表的歐姆檔，采

用分壓式調零電阻器，×1～×lOk各檔的歐

姆中心值分別為iori、ioon、lktl、lOkn、

lOOkil。如×l檔，歐姆分流電阻為9.4n，再

加上電池內阻約為1n．并考慮與其他電路的

并聯，則該檔的有效內阻為10S1。因此歐姆中

心值也是100。

??? ×iok高阻檔，其電池電壓為l-5V-I- 9V，

同時又去掉了分流電阻，串聯一個85. 2kfl的

電阻，所以中心阻值為lOOkfl。

??? 由上面分析可以看出，隨著歐姆量程的提

高，為使表頭靈敏度不受影響，采用了提高電

池電壓和線路靈敏度雙重措施。
