檢測電路數據采集電路

ISO122的低成本三端口、四通道隔離式數據采集系統電路圖

ISO122的低成本三端口、四通道隔離式數據采集系統電路圖
提問者：lhhgff 地點：- 瀏覽次數：5212 提問時間：04-19 06:16
我有更好的答案
提 交
1條回答
芯片代理商 04-28 18:29

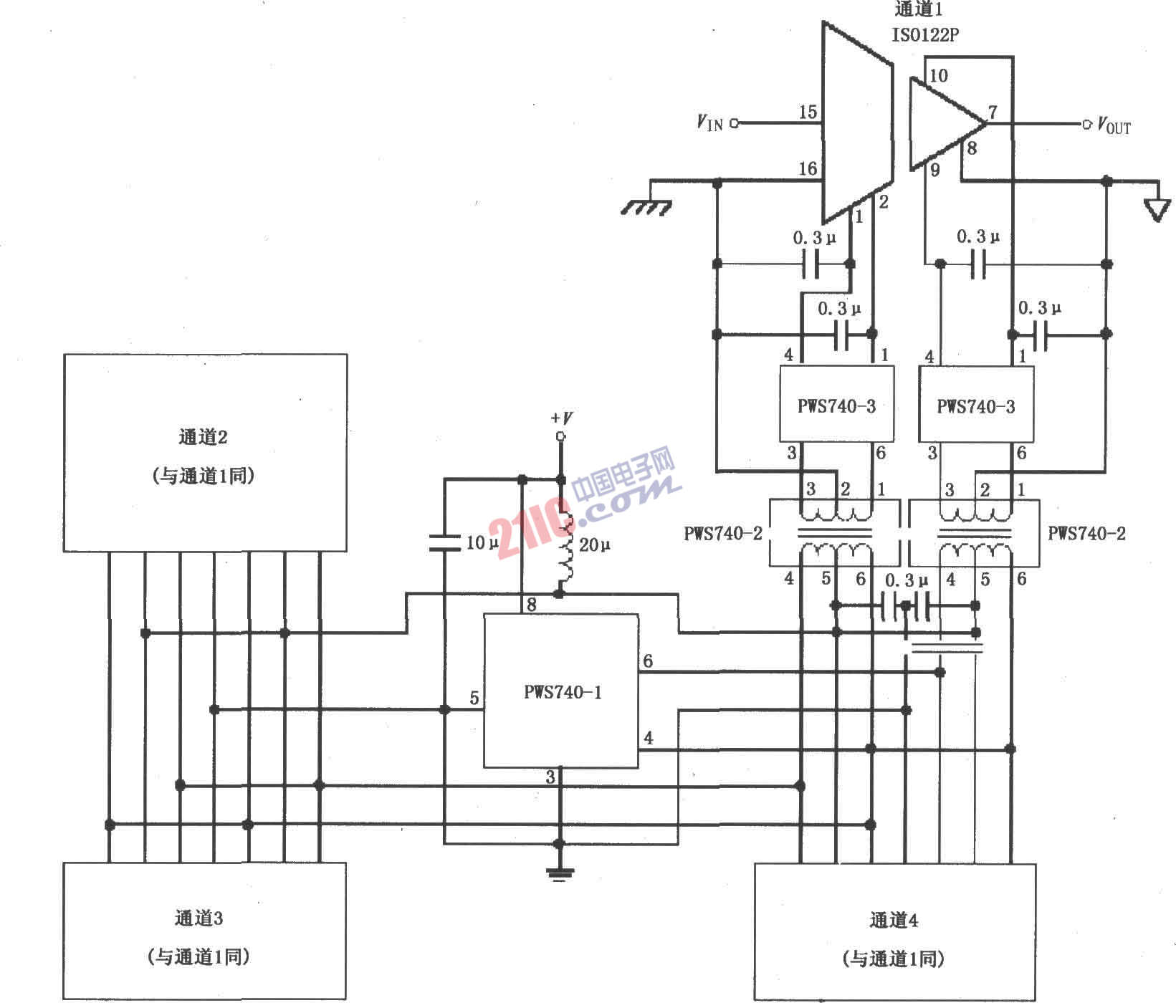

如圖所示為ISO122的低成本三端口、四通道隔離式數據采集系統電路。電路中有4個相同的通道(圖中只畫出通道1)，信號VIN輸入IS0122的15腳，經過隔離放大器后由7腳輸出。由電路可以看出，在系統中不同的電流連接有3個不同的地，因此將3個端口完全隔離開來了。各個電流之間沒有公共地，從而消除了由于接地電阻引起的相互耦合，該電路有著極好的抗干擾性能。

?

低成本三端口、四通道隔離式數據采集系統電路圖

?
